反射式红外存在检测盒结构设计

　　这款存在检测装置主要面向小型工位物料检测、流水线工件到位判定、小型设备区域人员靠近触发这类近距离存在感知场景，区别于长距离对射式光电传感器，它采用反射式红外检测原理，不需要在检测位对面加装反射板，安装时仅需在检测侧固定单台设备即可完成布设，大幅降低了产线改造、小型设备加装检测功能的布线与安装工作量。

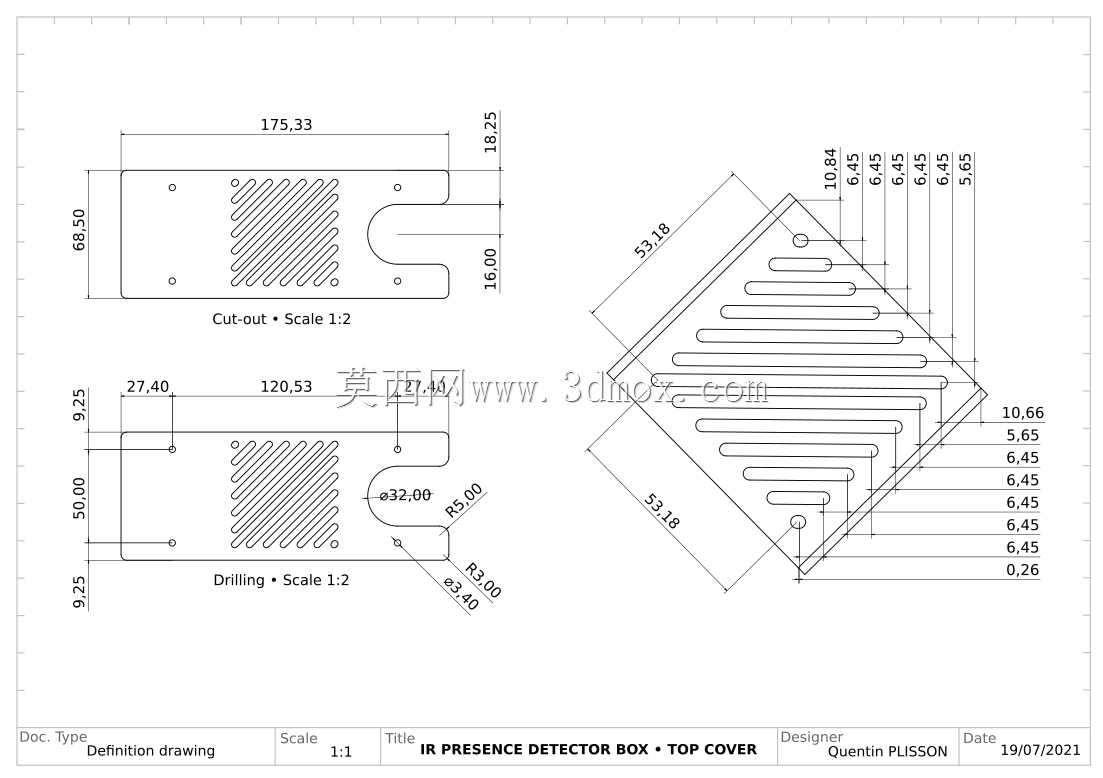

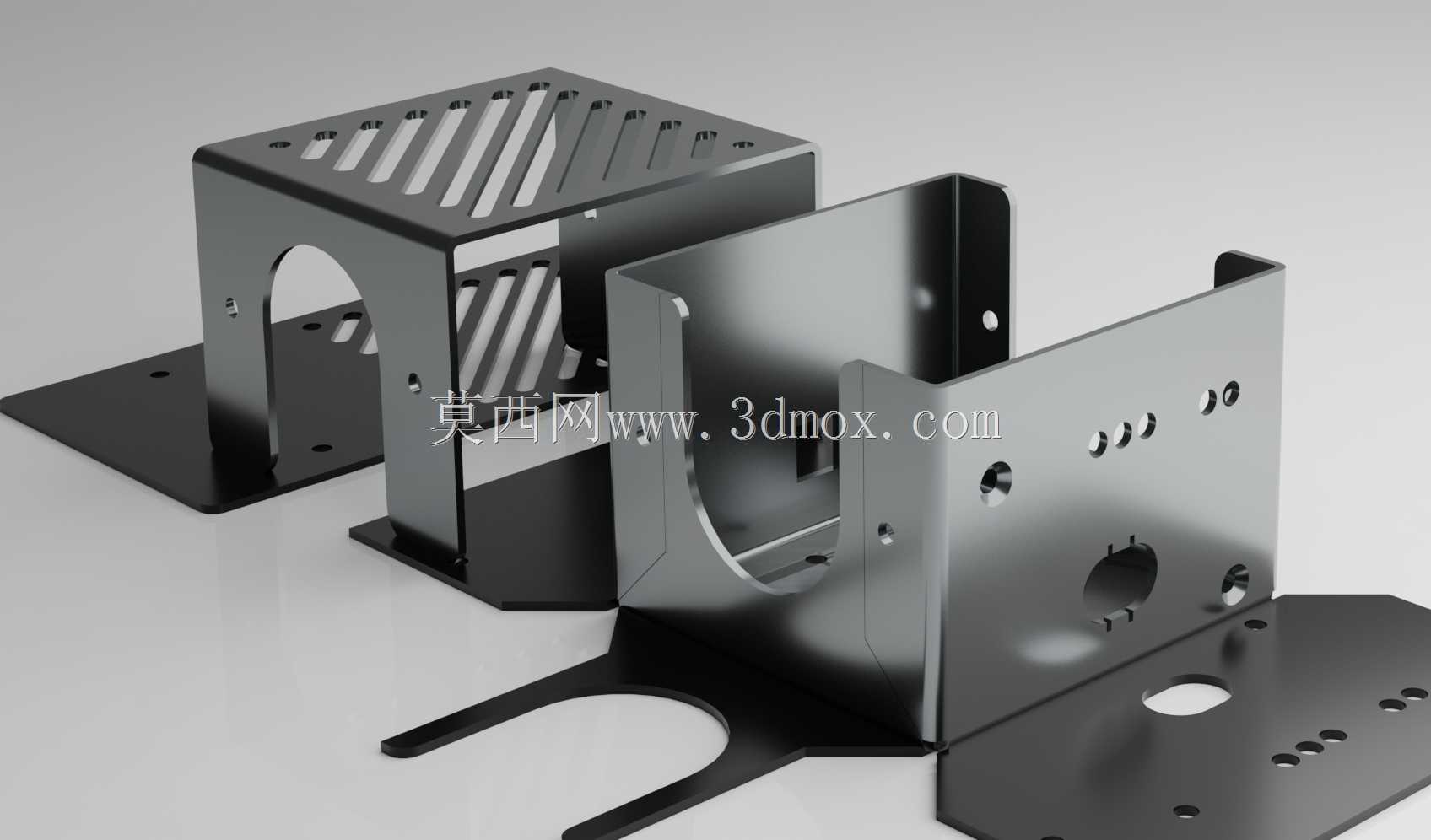

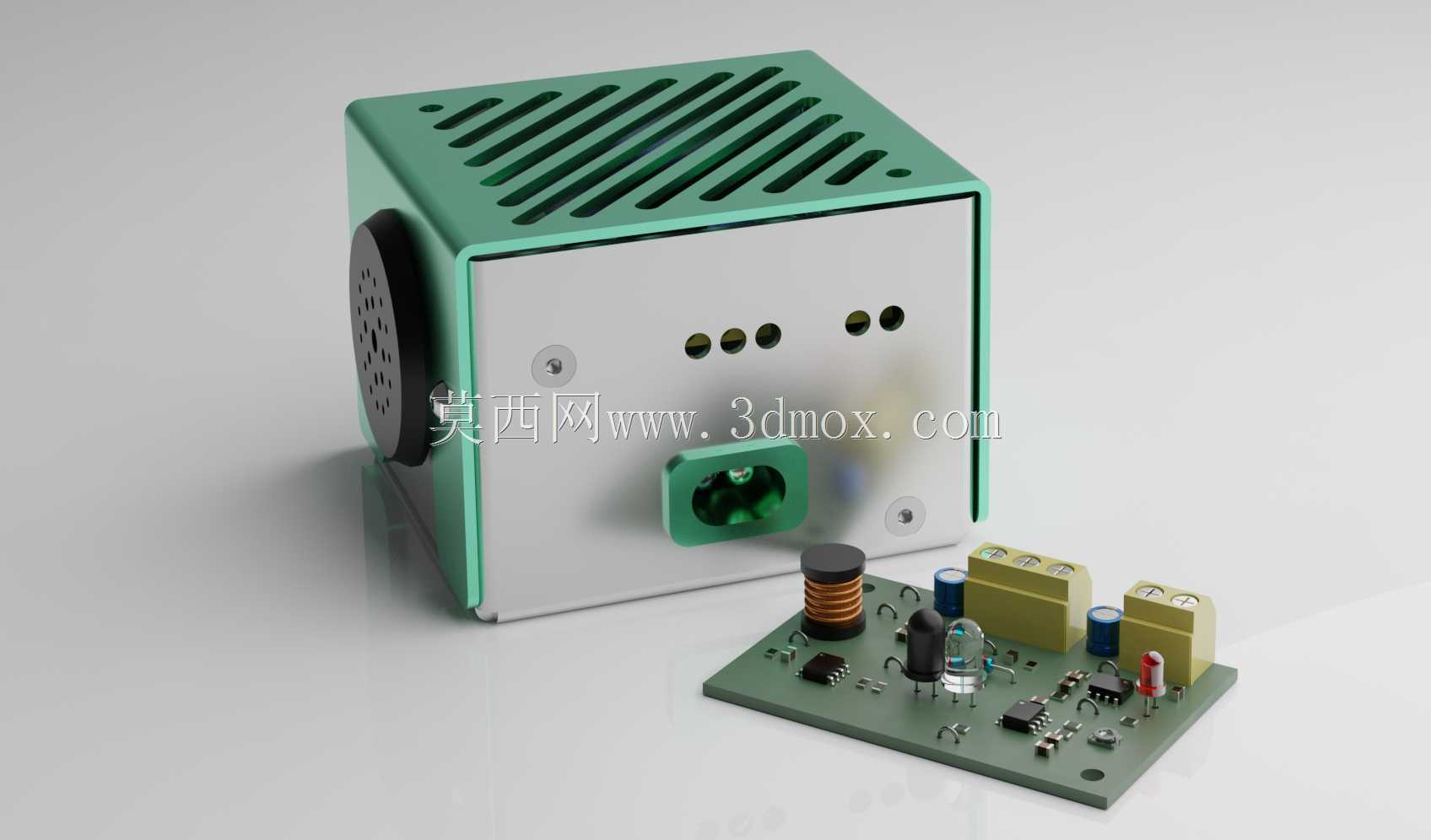

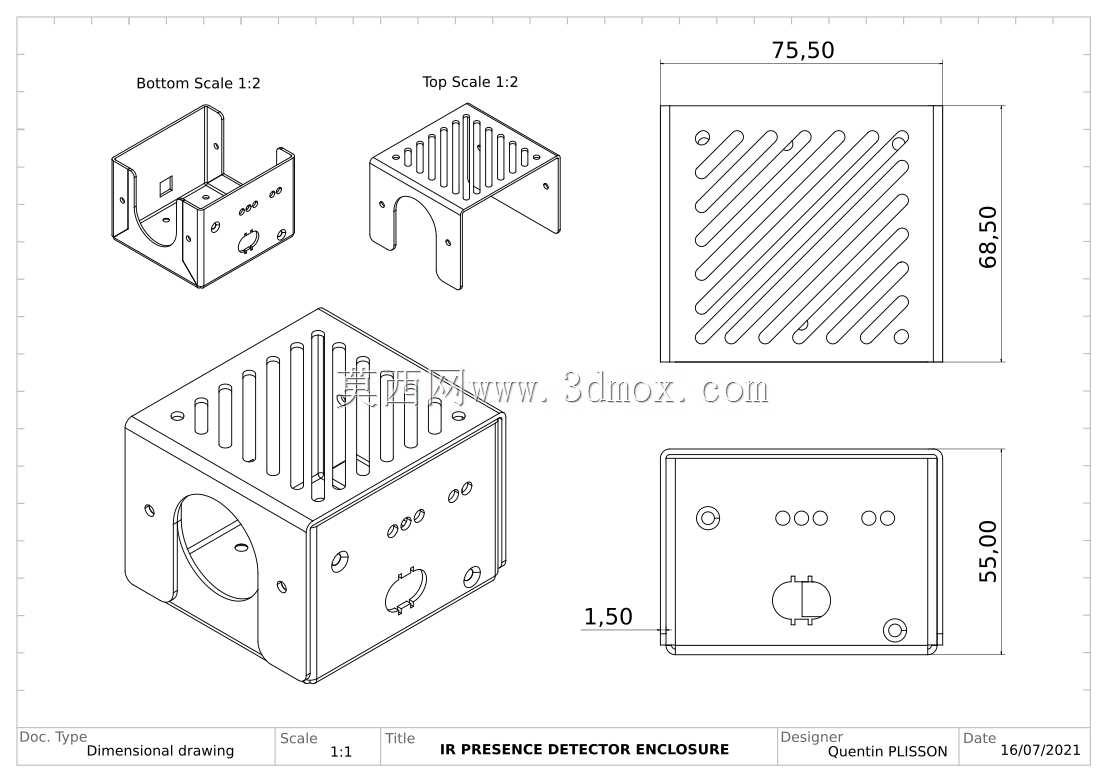

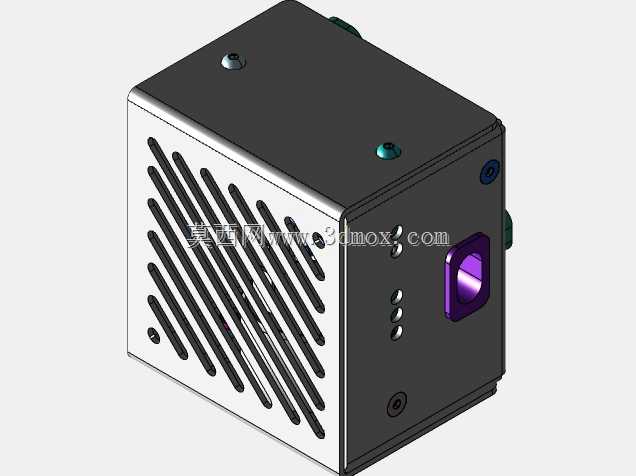

　　整套装置采用钣金拼接式外壳结构，外壳分为顶部带通风格栅的上盖、带检测窗口与出声孔的前面板、侧围板以及底部盖板几个部分，所有钣金件都预留了拼接卡扣与螺丝固定位，不需要额外焊接工序，组装时依次卡合后拧入固定螺丝即可完成壳体装配，适合小批量打样与量产组装。外壳顶部的格栅开孔对应内部蜂鸣器的出声方向，既可以保证蜂鸣器发出的提示音能够顺畅传出，又能避免大尺寸杂物落入壳体内部损坏电路板，前面板的红外检测窗口做了下沉式设计，能够减少环境杂光对红外收发管的直射干扰，降低检测误触发概率，侧面预留的出声孔正对蜂鸣器侧方，进一步提升提示音的传播范围。

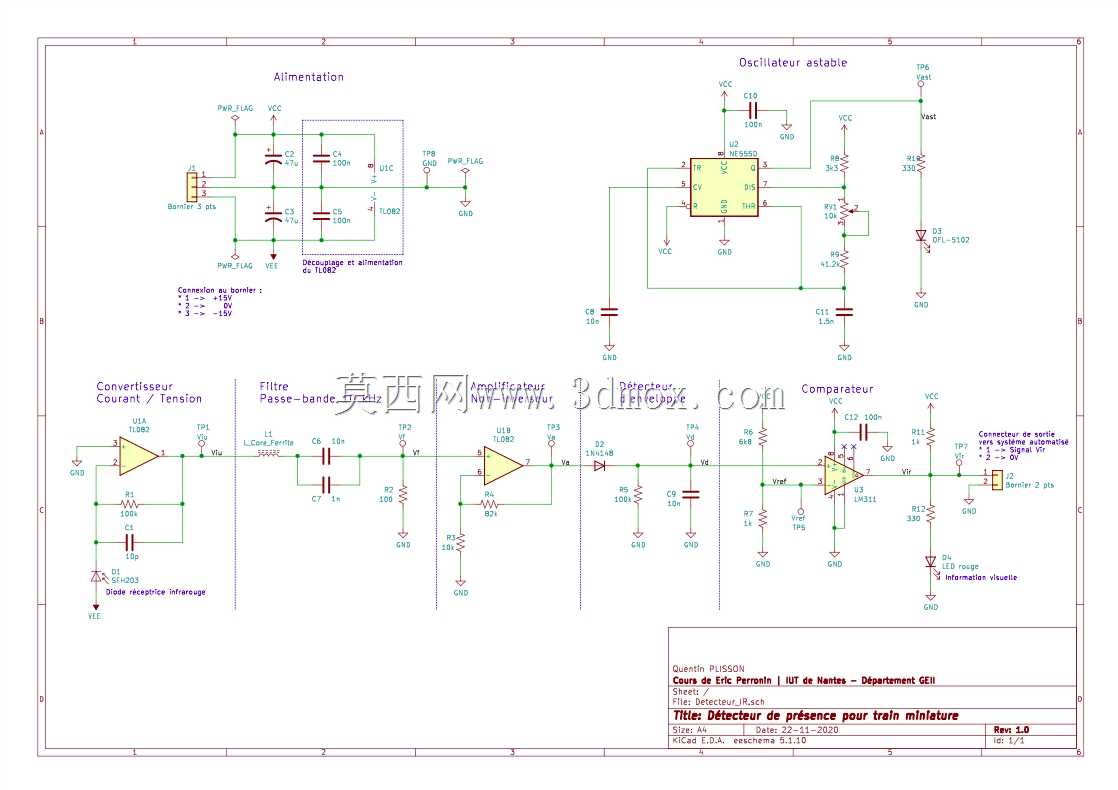

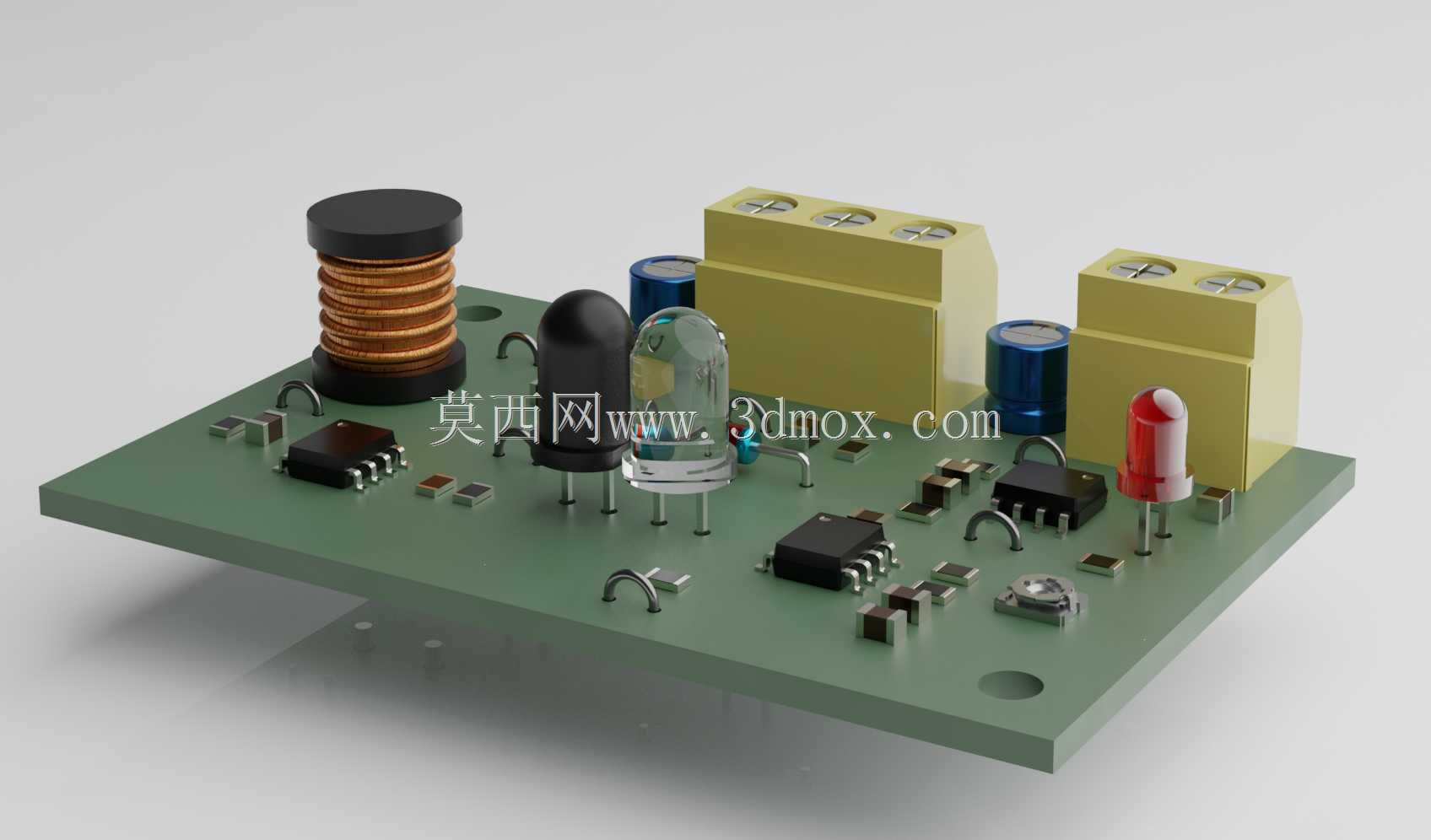

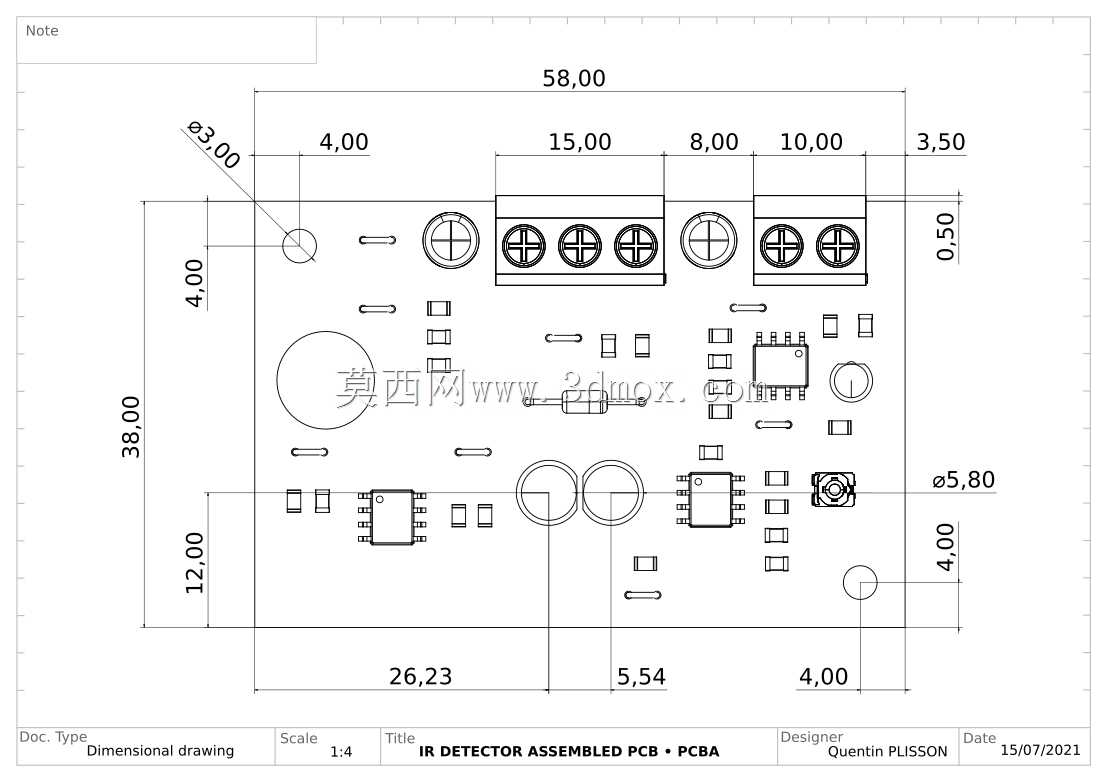

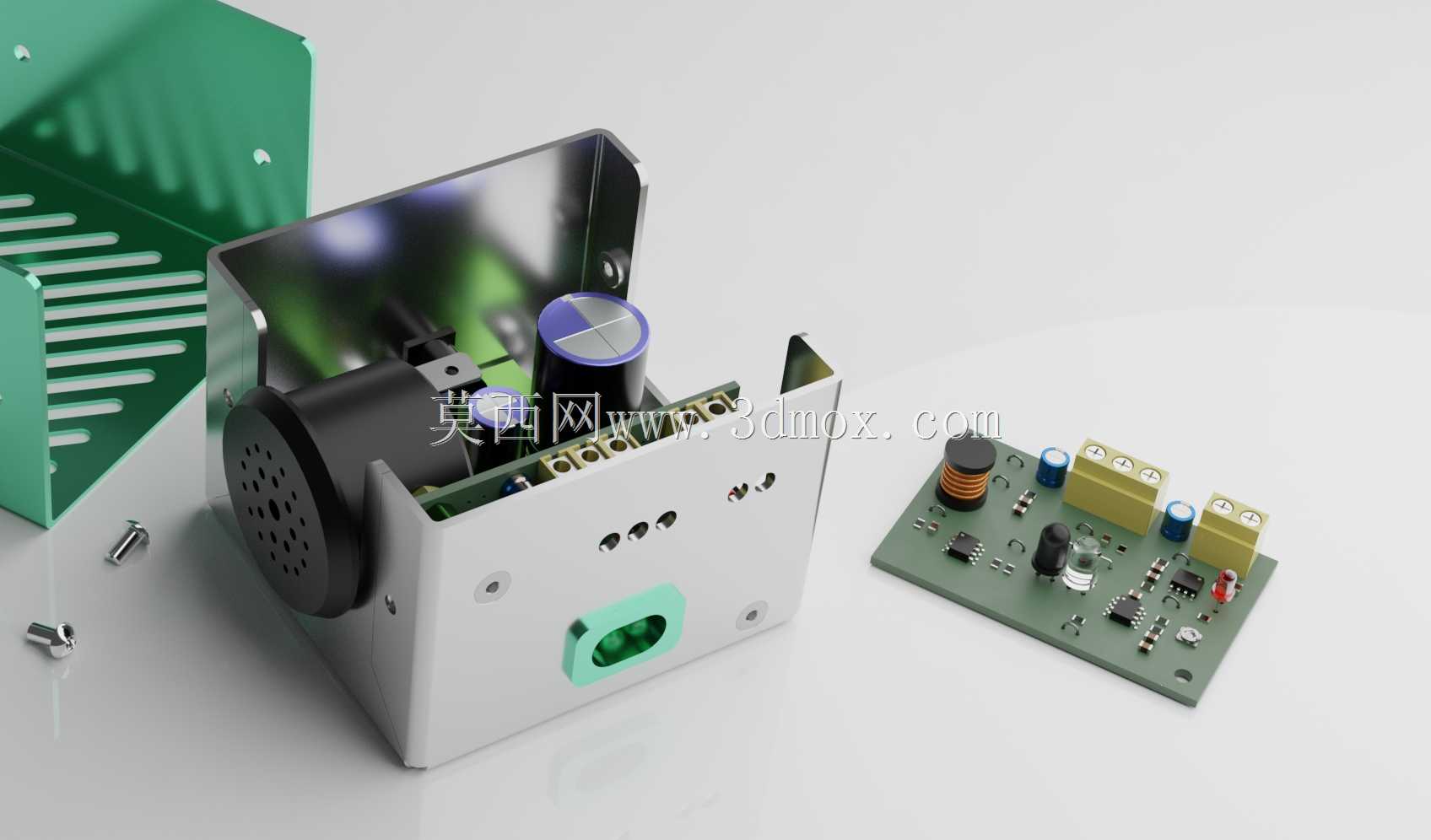

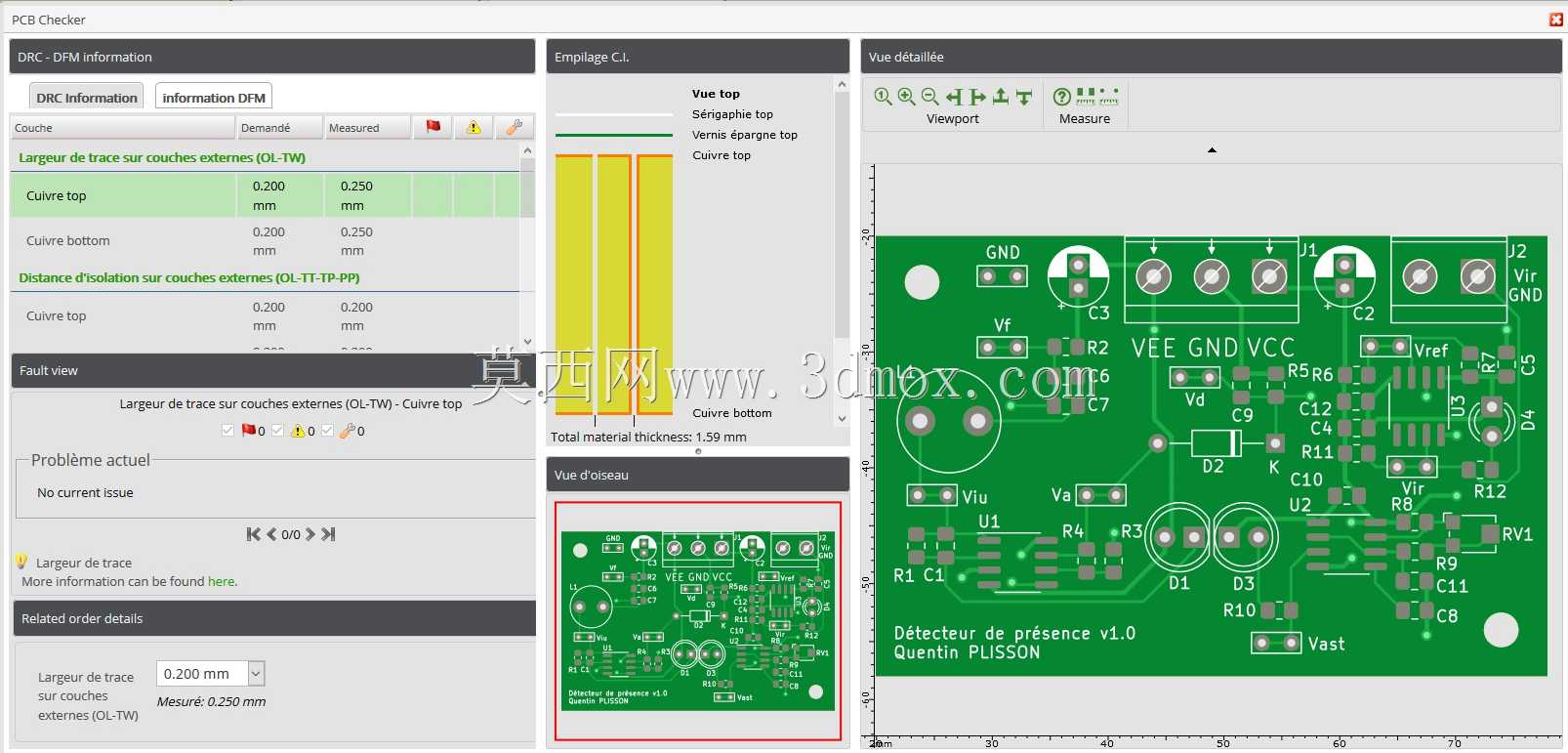

　　内部核心为集成了红外探测单元、电源处理模块、蜂鸣器驱动电路的PCBA板，电路板通过铜柱固定在底部盖板上，安装时先将电路板与底部盖板完成固定，再接插好电源连接线，最后扣合侧围、前面板与上盖即可完成整机组装。电源接口采用2.5mm规格的通用直流连接器，适配常规低压直流供电场景，不需要定制特殊供电接头，现场替换与维护都很方便。

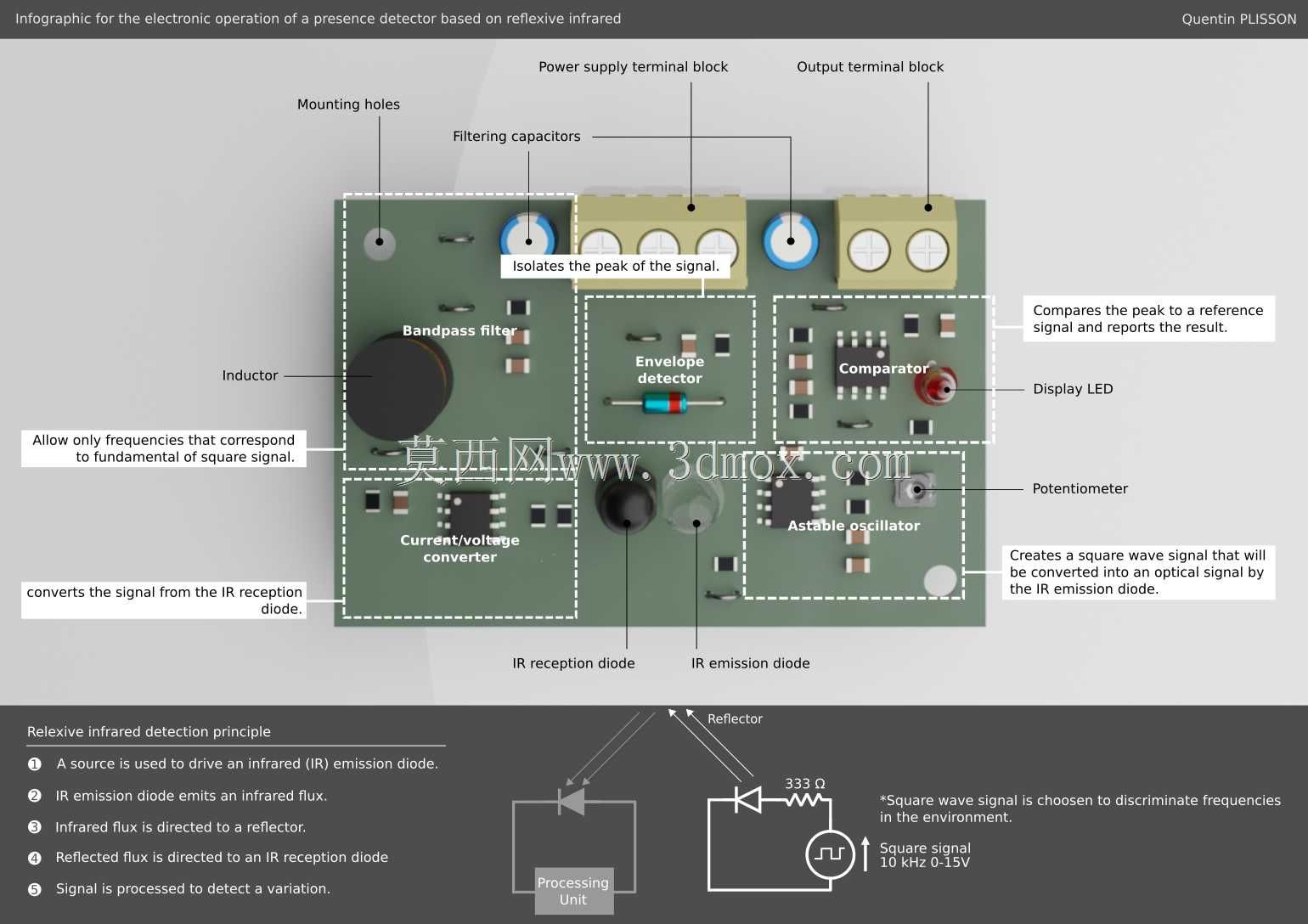

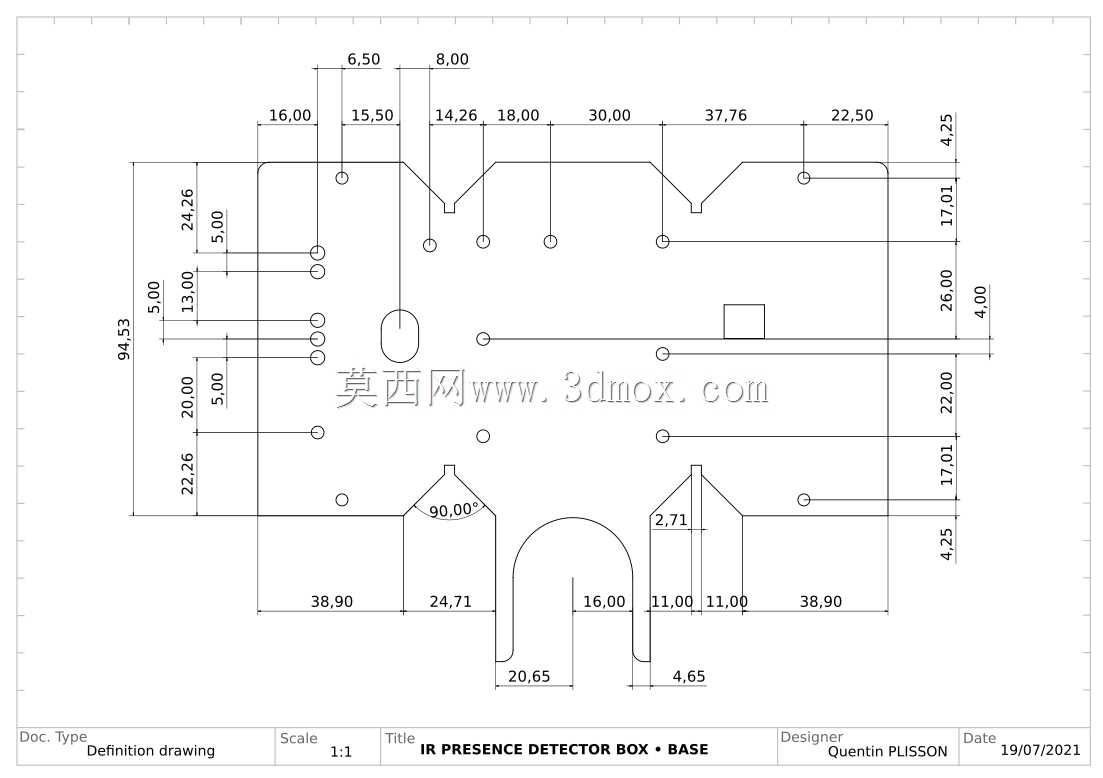

　　从安装边界来看，整机为立方体结构，占用安装空间小，底部预留了两个固定孔位，可以直接通过螺丝固定在设备机架、工位支架或者墙面安装板上，不需要额外设计定制安装支架。检测方向正对前面板的红外窗口，有效检测范围覆盖窗口正前方近距离区域，当有物体进入检测范围时，红外接收管接收到反射的红外信号，触发电路驱动蜂鸣器发出提示音，可直接用于工件到位提醒、人员靠近警示、物料有无检测这类不需要输出复杂控制信号的场景，也可以预留信号输出点位连接后端PLC，接入自动化设备的控制系统作为到位检测信号使用。

　　结构设计上充分考虑了钣金加工的工艺特性，所有折弯边都预留了合理的折弯半径，展开后的钣金件没有复杂的异形切割，常规激光切割加折弯工艺即可完成加工，不需要开模，极大降低了小批量试制的成本。内部电路板的固定柱高度经过核算，保证装配后所有电子元件都不会与壳体内壁发生干涉，蜂鸣器与出声孔的位置精准对齐，红外收发管与前面板检测窗口的距离经过调试，既保证检测灵敏度，又避免窗口处的红外信号漫反射导致的误触发。
