12英寸手动连接器用联轴器内球结构

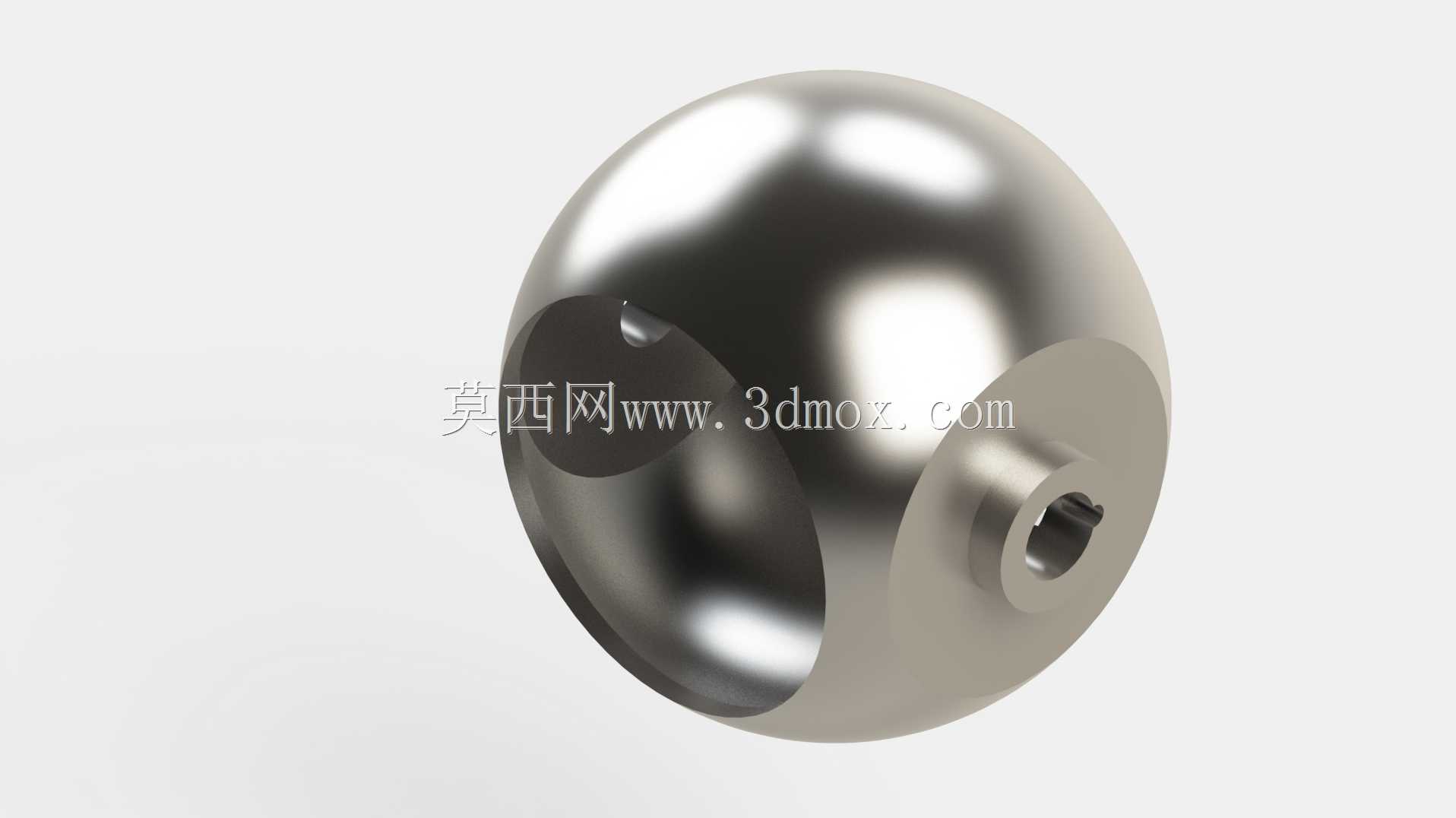

　　在流体输送、小型工装传动以及需要手动离合切换的管路连接场景中，这类带内球面结构的联轴器部件，承担着核心的角度补偿与扭矩传递作用。区别于常规刚性联轴器的硬连接形式，该内球结构允许连接两端存在小范围的角度偏摆，在手动操作连接器的对接、脱开过程中，能够抵消安装对位时的微小误差，避免硬对位造成的接触面磕碰、卡滞问题，尤其适配MLA系列12英寸规格手动连接器的作业需求，这类连接器常应用在需要频繁手动拆装的流体管路、临时传动接驳工位，操作时不需要额外工具，仅靠手动旋拧或扳动即可完成连接锁定，内球的球面配合面是整个连接结构实现角度自适应的核心。从结构设计逻辑来看，该部件采用整体空心球面构型，球面部分作为配合工作面，表面粗糙度需要控制在合理区间，

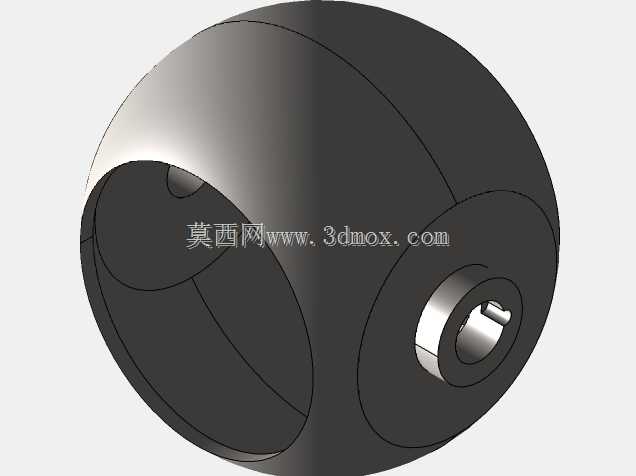

　　既要保证相对转动时的顺滑度，又要避免配合间隙过大造成的传动旷量。球面侧开设的异形槽与侧方凸台结构，分别对应连接器的锁定销卡位与扭矩传递接口，凸台中心的内孔用于穿装定位销或驱动轴，将输入端的扭矩通过球面结构传递到另一端，空心的内部构型一方面降低了零件自身重量，减少手动操作时的负载，另一方面也为管路导通、线缆穿过预留了贯通空间，适配多介质同步输送的使用需求。从安装边界来看，该内球的球面直径匹配12英寸连接器的内部腔体尺寸，安装时需要先将内球置入连接器的外壳球窝内，确保球面与窝面的接触面积达到设计要求，避免局部应力集中造成的磨损加剧；侧方凸台的伸出长度需要与外壳的开孔深度匹配，保证凸台端面与外壳外表面齐平或略低于端面，

　　避免凸台突出影响外部操作手柄的安装；球面侧的卡槽位置需要与连接器外壳上的销孔对位准确，确保锁定销插入后能够顺利卡入卡槽，实现连接状态的锁定，同时在需要脱开时，销子能够顺利退出，不会出现卡滞。在实际工况中，这类内球部件的受力主要来自两个方向，一是传递扭矩时凸台与卡槽承受的剪切力，二是角度偏摆时球面承受的挤压应力，因此建模过程中需要重点关注凸台与球面衔接处的圆角过渡，避免应力集中造成的部件断裂，同时球面的形位公差需要严格控制，圆度误差过大会直接导致配合卡滞，甚至无法实现角度补偿功能。不同于自动化设备中使用的自动联轴器，手动连接器用的内球结构不需要考虑高速连续运转的发热问题，更多需要关注反复手动操作后的耐磨性能，以及不同环境下的防锈能力，

　　因此结构设计上没有设置复杂的润滑通道，依靠配合面的加工精度和表面处理工艺即可满足长期使用需求。在装配逻辑上，该内球是整个手动连接器的核心活动部件，所有其他结构都围绕内球的运动范围设计，外壳的球窝包裹范围需要覆盖内球的最大偏摆角度，避免内球在偏摆到极限位置时从窝内脱出，两端的连接接口分别固定在内球的两端贯通位置，当需要调整连接角度时，内球在球窝内转动，带动两端接口调整角度，调整到位后通过锁定机构固定内球位置，即可实现稳定的连接与扭矩传递。这类结构相比带橡胶弹性体的联轴器，能够承受更高的工作压力，也不会出现橡胶老化失效的问题，在需要长期使用、维护频次低的手动连接工位，具备更高的可靠性。
