贝尔金RockStar五口耳机分路器结构设计

　　日常多人共享音频输出的场景里，这类多接口分路设备的应用覆盖度其实比很多人预想的要高，比如长途出行时同乘几人共用一台播放设备看片、线下小型试听活动里多人同步监听音频内容、教学场景里多名学生共用一个音源同步收听讲解，都需要这类能把单路音频输出拓展为多路的转接配件，相比蓝牙共享的延迟与配对限制，有线分路的方式不存在同步差，也不需要额外供电，适配性覆盖所有带3.5mm音频接口的播放设备，不管是老式MP3、便携播放器还是笔记本、手机，只要有标准音频输出口就能即插即用。

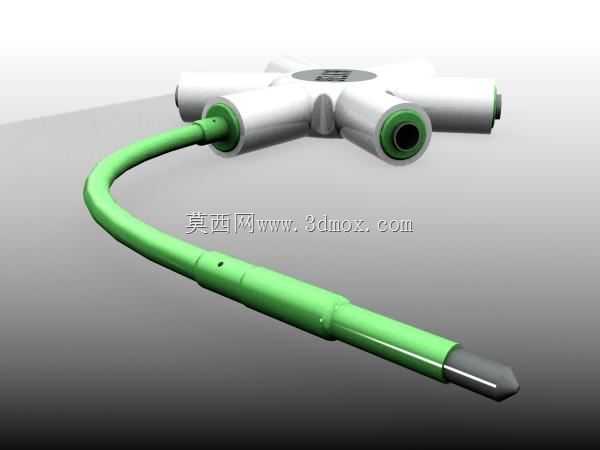

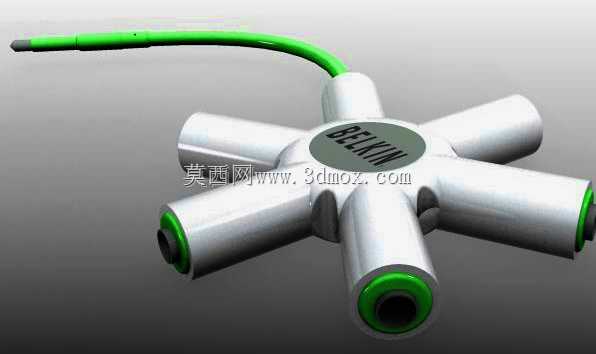

　　从结构设计的角度看，这款分路器采用了中心辐射式的星型布局，中心为圆形的主体基座，五个音频输出接口沿基座周向均匀分布，相邻接口之间预留了足够的插拔空间，不会因为插头尺寸偏大出现相邻接口互相干涉、插不进去的问题，输入线缆从基座一侧延伸而出，线缆根部做了加长的应力释放结构，也就是常见的尾套防护，能避免日常使用中线缆反复弯折导致的内部线芯断裂，很多同类低价分路器容易损坏的位置恰恰就在线缆和主体的衔接处，这个位置的结构强化能大幅提升产品的实际使用寿命。

　　接口部分全部采用标准3.5mm三段式音频插座，兼容普通立体声耳机的插头，每个接口的内部接触弹片都做了镀金处理，一方面能降低接触电阻减少音频传输的损耗，避免出现接触不良导致的声道缺失、杂音问题，另一方面也能提升接口的耐磨性能，反复插拔之后也不容易出现氧化接触失效的情况。主体外壳采用对称式的分壳结构，装配时可以通过卡扣或者超声焊接的方式完成合壳，内部的PCB板采用圆形布局，刚好适配中心基座的内部空间，输入线缆的线芯直接焊接在PCB的输入焊盘上，五个输出插座分别焊接在PCB对应五个方向的焊盘位置，所有音频通路采用等长布线设计，尽可能保证五个接口输出的音频信号一致性，不会出现不同接口音量大小有明显差异的问题。

　　外形尺寸上，中心基座的直径控制在40mm左右，每个输出接口的筒体长度约18mm，整体展开后的最大径向尺寸不超过80mm，整体重量控制在30g以内，便携性足够，日常放在口袋、收纳包里面都不会占用太多空间，也不会因为重量偏大拉扯播放设备的音频接口。安装使用的时候不需要额外的固定结构，完全靠插头的插拔力实现连接，输入插头插入音源设备之后，五个输出接口可以同时接驳五副3.5mm接口的立体声耳机，所有接口都支持独立插拔，单个接口插入或者拔出不会影响其他接口的正常音频输出，内部电路没有额外的音频放大芯片，属于无源分路结构，依靠音源设备本身的输出功率驱动多副耳机，实际使用时如果接驳高阻抗耳机，整体音量会比单接一副耳机略有降低，但日常使用的低阻抗随身耳机完全可以满足正常收听的音量需求。

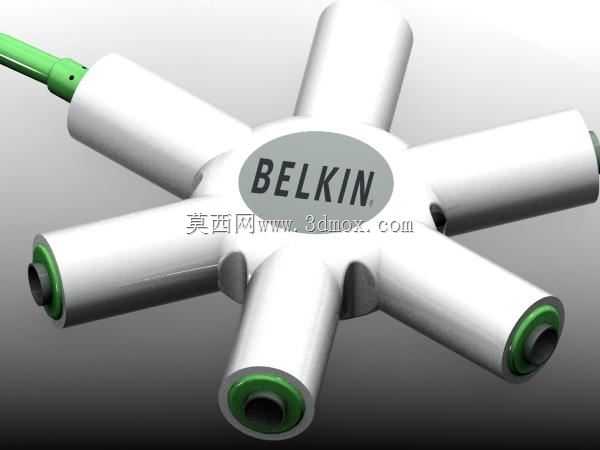

　　设计过程中还需要考虑外壳的圆角处理，所有边缘位置都做了R2以上的圆角过渡，没有尖锐的棱角，日常拿取使用的时候不会划伤手，外壳表面采用哑光磨砂的质感处理，不容易残留指纹和划痕，中心位置的品牌标识区域采用凹陷式的铭牌设计，标识通过模内注塑或者后期丝印的方式固定，长期使用也不容易磨损脱落。线缆部分采用带屏蔽层的四芯音频线，外层是柔性的TPE外被，耐弯折性能比普通PVC外被更好，低温环境下也不会出现线缆发硬开裂的问题，输入插头的外壳和分路器主体外壳采用同色系搭配，整体视觉风格统一，没有多余的冗余结构，所有结构设计都围绕功能实现和耐用性展开，没有为了外观牺牲实际使用的便利性。
