移动式液压起重维修吊具结构设计

　　在机加工车间的设备维保场景里，经常会遇到车床卡盘、铣床主轴箱这类重量在数百公斤的部件拆装需求，这类部件安装位置紧凑，车间固定行吊无法覆盖所有工位，普通手拉葫芦挂装又需要额外搭建临时吊点，不仅拆装效率低，临时吊点的承重可靠性也存在隐患。这款移动式液压起重吊具的设计，正是针对这类离散化的小吨位吊装需求做的定向优化，区别于大吨位固定式起重设备，它的核心定位是覆盖车间边角工位、汽修工位这类固定起重设备无法触达的场景，解决零散重型部件的短距离移位、拆装吊装需求。

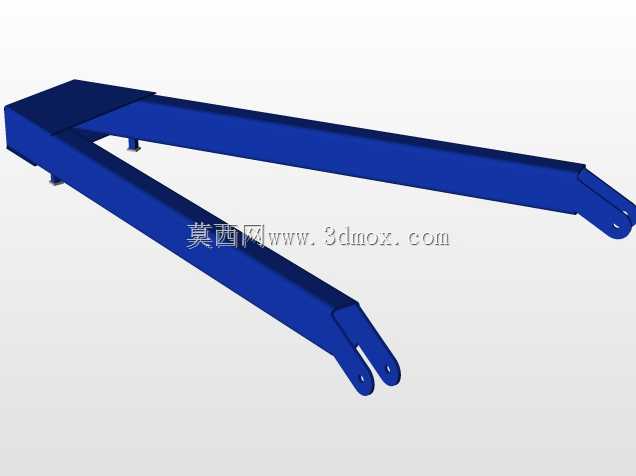

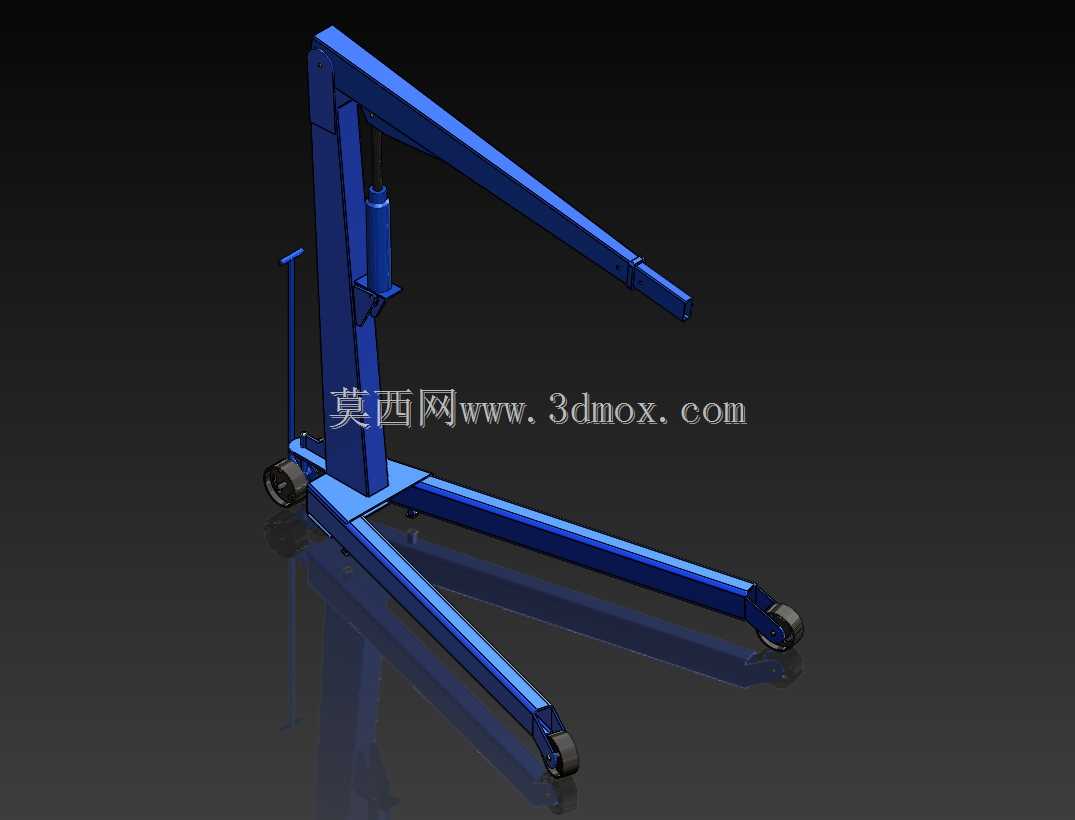

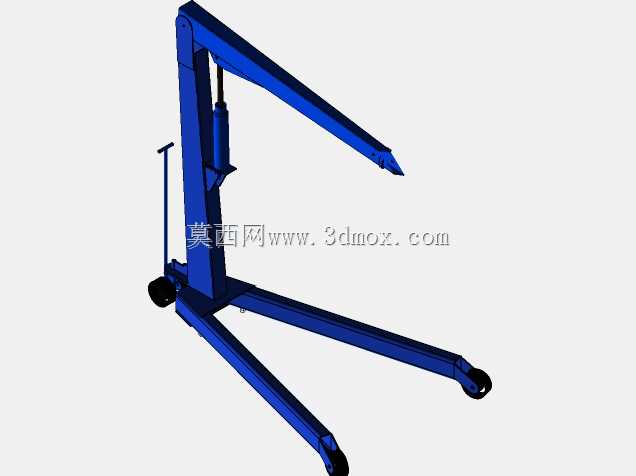

　　从结构布局来看，这款吊具采用了三支点式的轮式底盘设计，底部三条支腿呈辐射状分布，其中两条前支腿向前延伸，预留出足够的容腿空间，在吊装车床走刀箱、汽车发动机这类安装在设备本体下部的部件时，支腿可以直接探入设备底座的间隙内，让吊点尽可能靠近被吊部件的重心正上方，避免吊装过程中出现大幅偏摆。底盘支腿末端配置了带刹车的万向脚轮，空载状态下单人即可推动设备在车间内转场，脚轮的轮面采用聚氨酯材质，不会刮伤车间环氧地坪，在吊装作业时踩下脚轮刹车，即可锁定底盘位置，避免吊装过程中设备滑移。

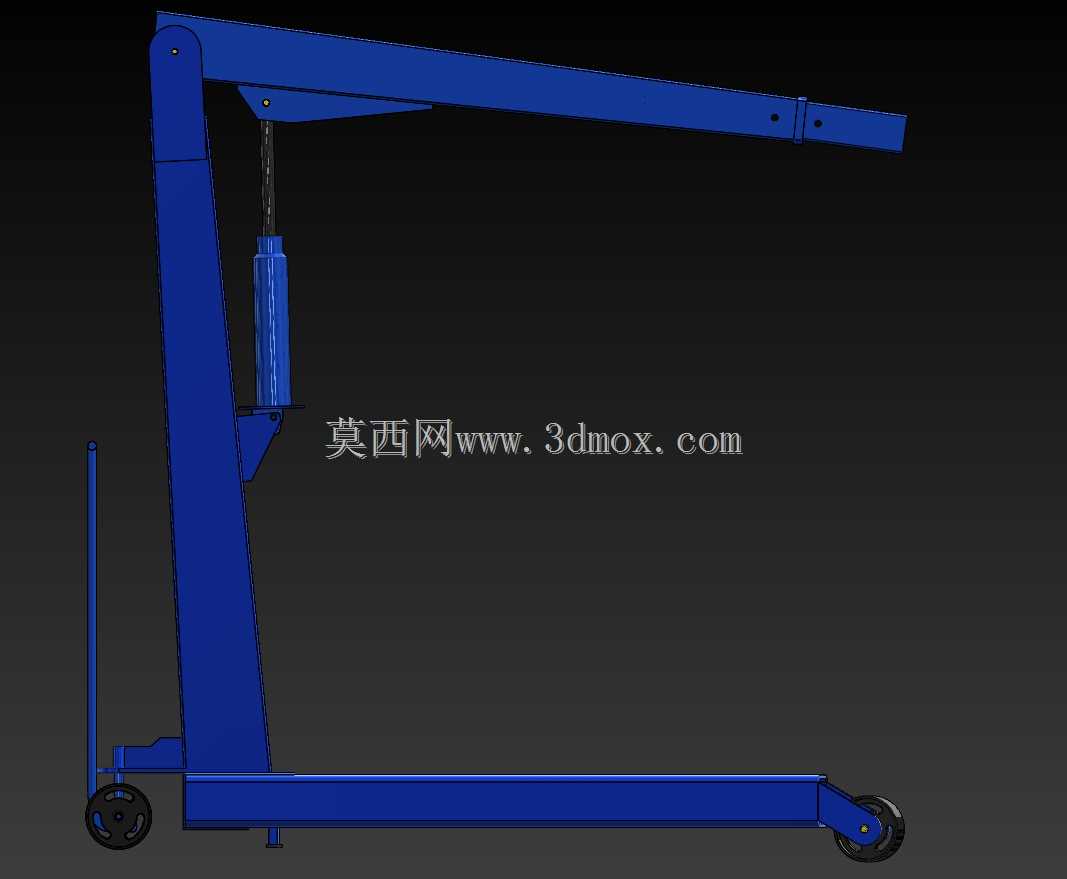

　　起升执行部分采用了单作用液压油缸作为动力源，油缸垂直安装在主立柱与吊臂的铰接位置附近，通过手动压杆驱动油缸柱塞伸出，推动吊臂绕主立柱顶端的铰接点向上回转，实现吊重的起升动作。这种液压驱动的设计相比丝杠、链轮传动的起升结构，具备更好的载荷保持能力，油缸内置的液压锁可以在任意起升高度锁定吊臂位置，不会因为载荷作用出现自动下滑，作业安全性更有保障。吊臂采用了箱型截面的伸缩式结构，可根据吊装距离的需求调整伸出长度，不同伸出长度对应不同的额定起重量，在吊臂全缩、吊点距离主立柱最近的工况下，可满足最大额定载荷的吊装需求，吊臂全伸时则可覆盖更远的吊装位置，适配不同安装深度的部件拆装需求。

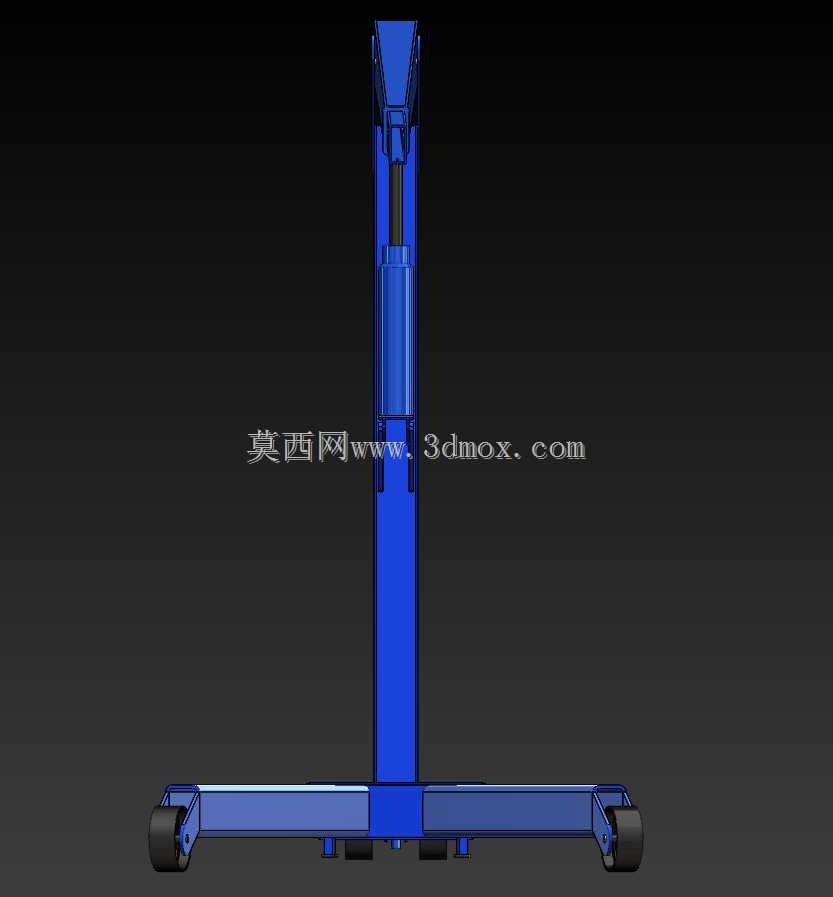

　　主立柱采用厚壁矩形钢管焊接成型，立柱底部与底盘支架采用满焊连接，焊接位置做了三角加强筋处理，可承受吊重带来的弯矩作用，避免立柱根部出现应力集中开裂的问题。吊臂前端的吊点位置预留了标准吊环安装孔，可根据作业需求搭配卸扣、吊装带使用，避免钢丝绳直接剐蹭被吊部件的加工表面。设备侧面配置了手动泄压阀，需要下放吊重时，缓慢旋开泄压阀即可控制吊臂的下降速度，不会出现载荷快速下坠的问题，操作门槛较低，车间维保人员经过简单培训即可上手操作。

　　从安装边界与尺寸适配角度看，这款吊具的整体高度控制在常规车间门洞的通行高度以内，可顺利通过车间2米高的通道门，底盘支腿的最大宽度适配车间内常见的设备通道宽度，转场过程中不会与通道两侧的设备、货架发生剐蹭。在汽修场景下使用时，底盘前支腿可直接探入家用轿车、轻型货车的底盘下方，吊臂伸出后可直接对准发动机舱内的动力总成吊点，无需额外举升车辆即可完成发动机、变速箱的拆装吊装作业，相比传统的龙门吊架，它的占地面积更小，闲置时可以推到车间角落存放，不会占用过多的生产作业空间。

　　在结构设计的细节处理上，所有的铰接位置都配置了自润滑铜套，减少长期使用后的铰接磨损，延长设备的维护周期，底盘支架的所有棱角都做了倒角处理，避免转场过程中剐蹭操作人员的工作服。液压油缸的选型匹配了最大吊重工况下的推力需求，油缸的工作压力预留了足够的安全系数，即使出现短时的载荷波动，也不会出现油缸过载泄漏的问题。吊臂的截面尺寸经过抗弯强度校核，在最大伸出长度、额定载荷的工况下，吊臂的最大扰度控制在允许范围内，不会出现吊臂明显下弯的情况，保证吊装位置的精度，方便部件拆装时的对位调整。
