400千伏高压输电铁塔三维设计模型

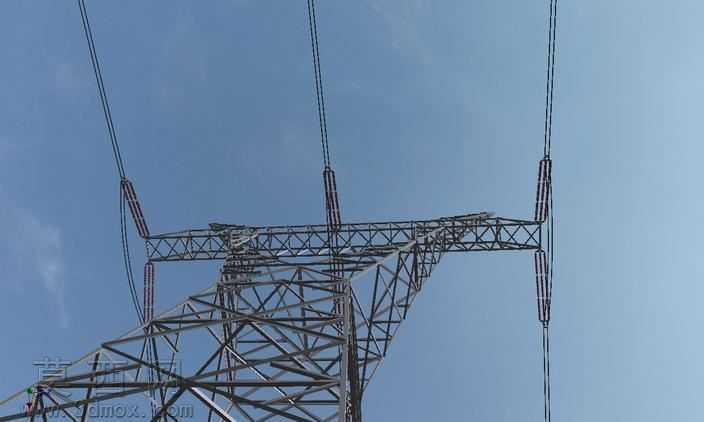

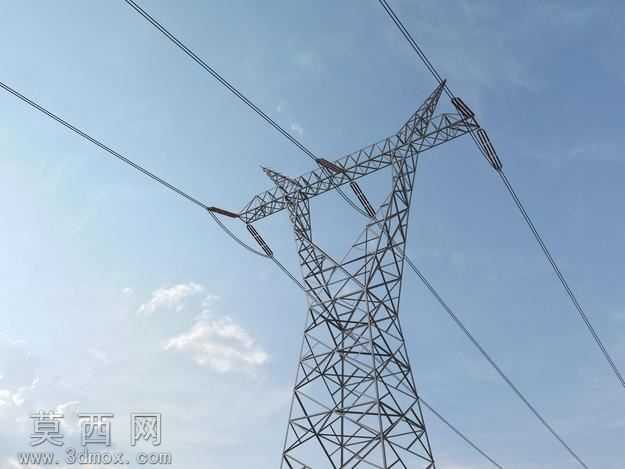

本模型为37米高400千伏等级高压输电铁塔的精细化三维建模成果，建模过程中严格参照实际输电铁塔的工程设计规范，完整还原了桁架式钢结构的全部构造细节。建模阶段采用参数化草图绘制结合结构构件生成的方式，先依据输电线路的荷载要求与电气安全距离，确定铁塔的整体轮廓尺寸、横担悬挑长度与塔身坡度，再逐段绘制不同规格的角钢型材路径，通过结构构件命令自动生成对应规格的角钢实体，同时精准预留了螺栓连接的开孔位置，还原了主材、斜材、横隔面的交叉支撑结构，保证整体桁架结构的受力逻辑与实际工程完全一致。材质设置上，针对输电铁塔的热镀锌防腐工艺，为钢结构部件赋予了带细微金属颗粒质感的银灰色镀锌钢材材质，调整材质的粗糙度与反光度，模拟户外镀锌钢材长期使用后的哑光金属质感；绝缘子部件则分别为瓷质绝缘子与复合绝缘子设置了对应的陶瓷光滑釉面材质与硅橡胶哑光材质，还原不同绝缘子的外观特征；导线部分采用带轻微弧度的柔性线缆建模，模拟高压导线在自重作用下的悬垂形态，赋予钢芯铝绞线的金属光泽材质。渲染阶段采用户外日光照明系统，模拟晴朗日间的自然光照环境，添加柔和的环境反射效果，突出钢结构的空间层次与构件连接细节，同时通过透视角度调整，完整展现铁塔从塔基到塔顶横担的整体结构，清晰呈现不同高度段的构件规格变化、横担上的绝缘子串悬挂点位置、地线支架的构造形式。设计过程中充分考虑了输电铁塔的功能性需求，塔身的桁架结构采用三角形稳定构造，保证整体结构的抗风、抗拉与抗倾覆性能，横担的分层设计对应不同相序的导线布置，满足400千伏电压等级的电气间隙要求，所有构件的连接节点均按照实际工程的节点板连接方式进行还原，确保模型既具备外观展示效果，也可用于电力设施的结构展示、施工模拟与教学演示场景。
