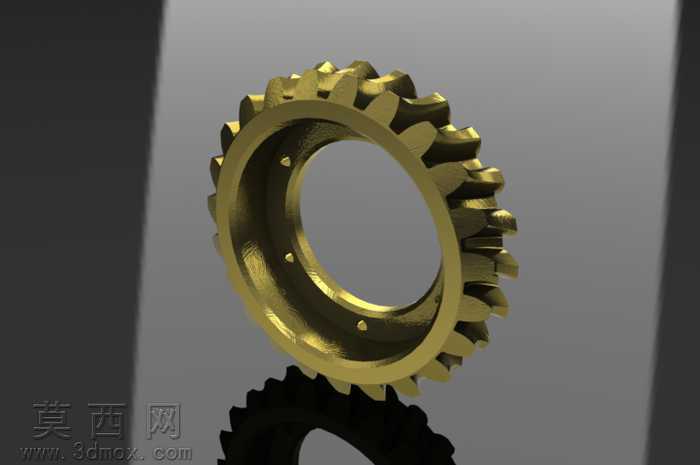

本蜗轮模型采用三维参数化建模方式构建,建模过程中严格遵循蜗轮蜗杆传动的几何设计规范,先通过齿廓曲线方程生成精准的渐开线齿形,再通过阵列、布尔运算等操作完成整体齿圈结构的搭建,保证每一个轮齿的齿距、齿厚、齿高参数完全符合传动啮合要求。模型的轮齿部分做了细节优化,齿面过渡圆角自然流畅,既还原了实际加工后的工艺特征,也避免了模型渲染时出现尖锐棱角的失真问题。材质设置上选用了金属黄铜材质,通过调整材质的粗糙度、金属度、反射光泽度参数,还原出铜质零件特有的温润金属质感,同时添加了细微的表面磨砂纹理,模拟实际零件加工后表面的细微加工痕迹,让渲染效果更贴近真实工业零件的视觉表现。结构设计上,蜗轮内圈设置了均匀分布的定位小孔,用于实际装配时的轴向定位与紧固连接,内圈与外圈的壁厚经过合理设计,在保证零件结构强度的前提下控制整体重量,轮齿与基体的过渡部分做了加强处理,避免传动过程中齿根部位出现应力集中的问题。渲染阶段采用了三点布光方案,主光从侧上方打亮蜗轮主体,突出轮齿的立体轮廓与金属反光,辅光弱化暗部死黑区域,轮廓光勾勒零件边缘提升层次感,背景选用渐变灰色调,让金属材质的蜗轮成为视觉焦点,同时搭配半啮合状态的黑色蜗杆作为场景搭配,直观展现蜗轮蜗杆的传动配合关系,让观看者能快速理解该零件的实际应用场景。整个建模过程注重参数的可调整性,后续可根据不同的传动比、模数需求快速修改模型参数,适配不同的机械传动设计场景,模型的拓扑结构规整,无多余的碎面与重叠面,可直接用于后续的工程仿真、装配干涉检查以及加工工艺规划等环节。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.8 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2010,其它,
- 软件分类 通用机械零部件
