气体分析测试用便携式电子机箱结构设计

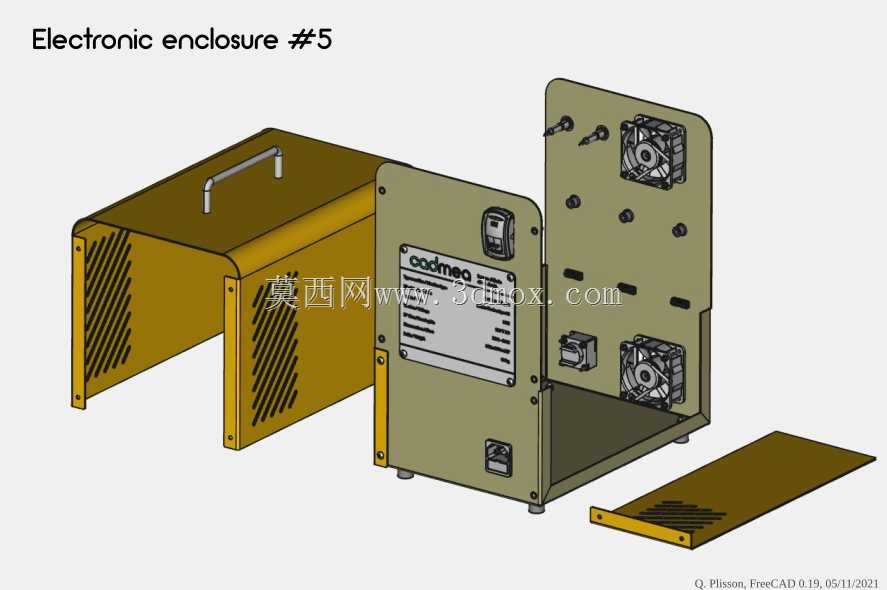

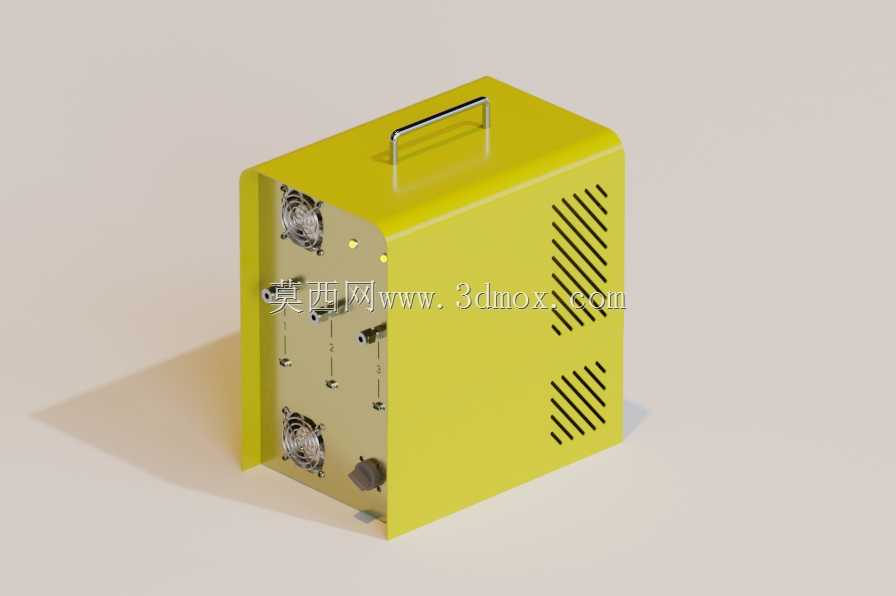

　　这款箱体结构主要面向实验室气体分析系统的原型验证场景设计，整体外形尺寸控制在300x200x340mm，属于可单人搬运的小型台式设备范畴，顶部集成金属提手结构，满足实验室内不同工位间的频繁转运需求，无需额外配置移动推车即可完成位置调整。箱体采用金属板材弯折拼接的成型工艺，兼顾结构强度与轻量化需求，侧壁开设多组阵列式通风散热槽，配合内置的轴流风机形成定向风道，可将内部气路控制元件、电路通讯模块工作产生的热量及时排出，避免长时间连续测试时出现元件过热导致的测量数据漂移问题。

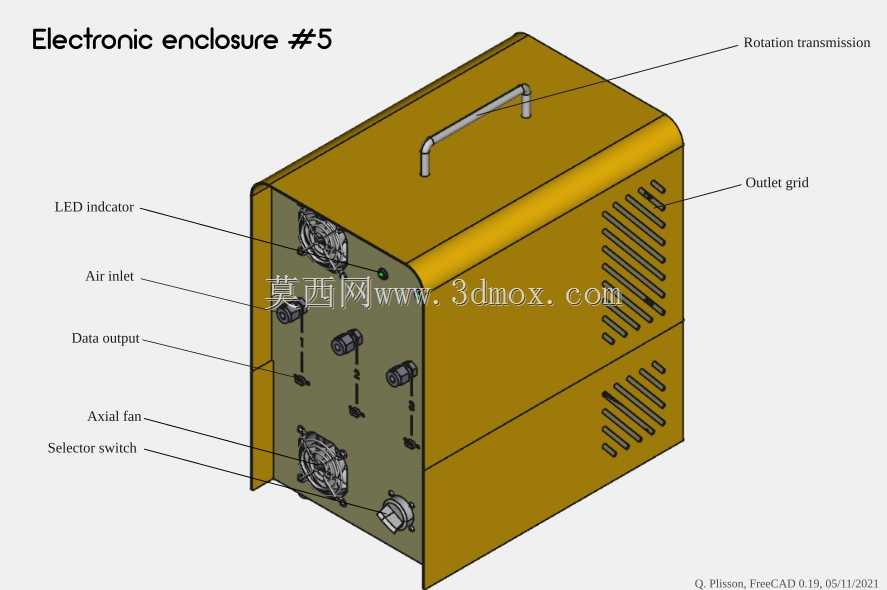

　　气路输入侧配置3个世伟洛克气动快插接头，可直接对接标准外径1/4英寸的不锈钢气路管线，无需额外转接头即可完成气路连通，适配实验室常见的标准气路配置，减少前期安装调试的配件准备工作量。与气路输入对应配置3组数字通讯输出接口，采用MICRO-D系列9路PCB D-sub公外壳连接器搭配母插脚，可直接对接数据采集卡或上位机通讯端口，实时传输气体检测的相关数据，同时预留2位旋转开关的安装位，可直接控制外接气路阀门或电磁阀的通断状态，无需额外外接控制回路即可完成基础的气路通断操作。

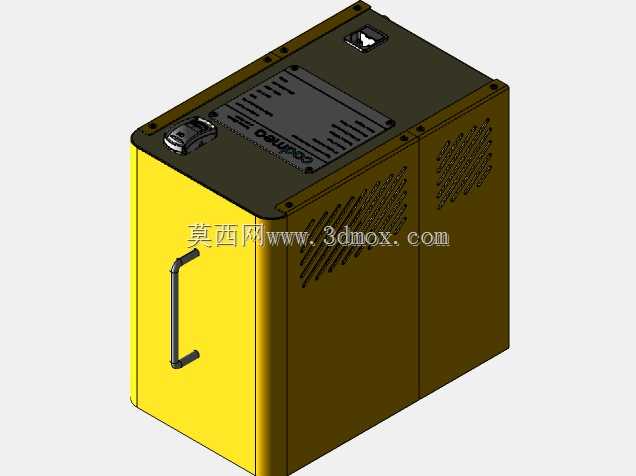

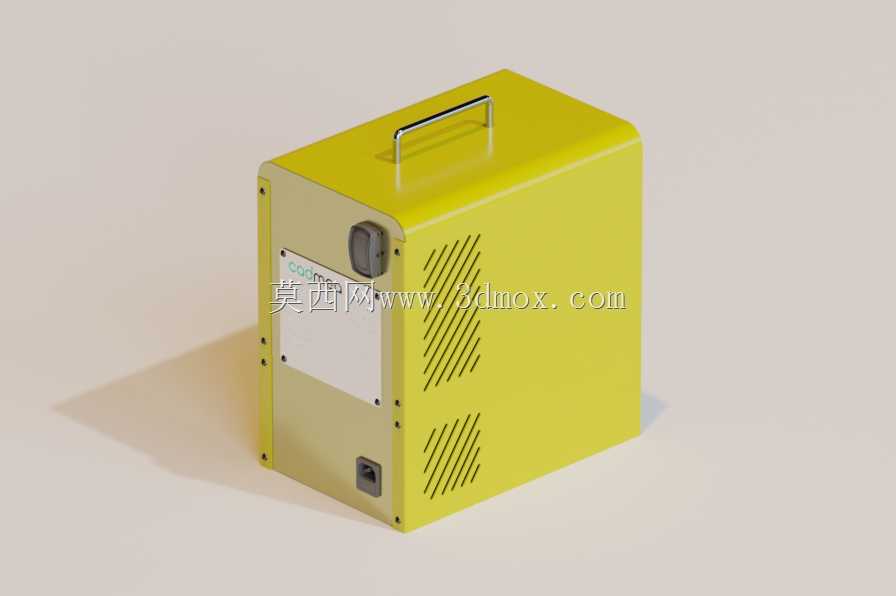

　　内部安装位预留了足够的布线与元件排布空间，可兼容RS组件、断路器、IEC公接头等常用电气元件的安装尺寸，安装孔位按照行业通用标准排布，后续更换不同品牌的同规格元件时无需重新打孔调整。箱体表面采用哑光黄色喷涂处理，在实验室环境中具备较高的辨识度，可避免被其他实验设备磕碰或误操作。前面板的接口排布按照操作频率分区设置，气路接口集中布置在左侧区域，通讯接口与控制开关布置在操作顺手的中下区域，日常接线与操作时无需侧身或挪动设备即可完成所有操作。散热风机分别布置在气路接口侧的上下两端，进风方向避开气路接头的安装区域，防止气路微量泄漏时被气流直吹导致检测数据偏差，排风槽开设在箱体右侧壁，热风直接排向设备侧方，不会直吹操作人员。箱体底部预留防滑脚垫安装位，放置在实验台面上时不会出现滑动移位，同时垫高箱体底部形成空气夹层，进一步辅助底部散热。
