轴向磁通发电机配套电子防护箱体结构

　　这款电子箱体是为轴向磁通发电机配套设计的防护承载结构，在分布式发电、小型离网供电系统、工业辅助动力单元等场景中，承担核心发电组件的防护、安装与运行状态交互功能。从安装边界来看，整体外形尺寸控制在420mm×320mm×420mm，底部设置一体化成型的安装底座，预留的固定孔位可直接适配常规机组安装机架，无需额外加工转接板，能直接嵌入现有发电机组的安装空间，降低现场装配的适配成本。

　　设计过程中优先考虑了发电单元的动力传递路径，箱体顶部预留M10螺纹套筒安装位，用于发电机旋转轴的动力输出衔接，旋转扭矩可通过该套筒直接向外传递，避免额外传动结构带来的效率损耗。箱体内部按照零件功能划分了独立的安装区域，钣金承载区用于固定主结构钣金件，紧固件区预留了标准件安装位，传动附件区可容纳变速传动组件，发电核心区用于放置发电机本体，进口配件区专门适配各类外购标准功能件，分区设计既方便装配时的零件排布，也能减少不同功能组件之间的运行干涉。

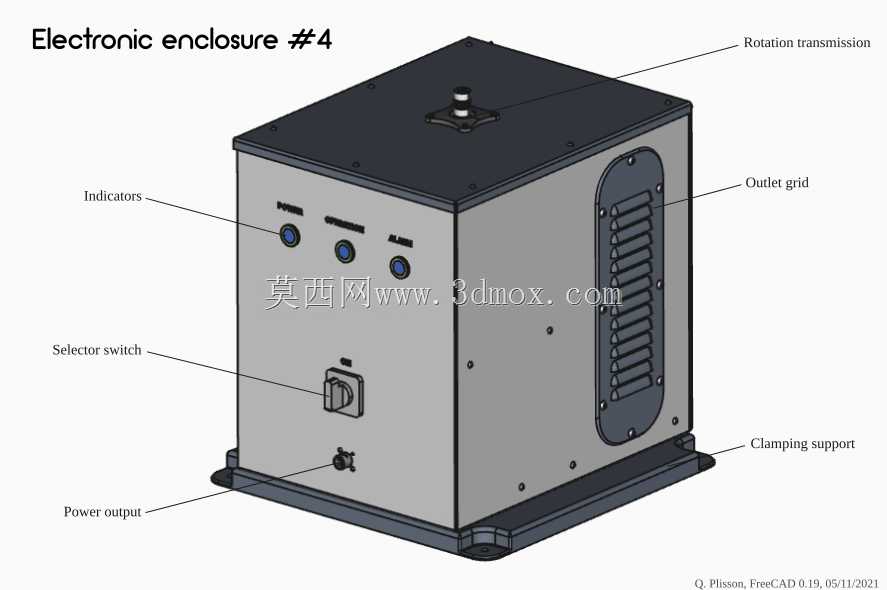

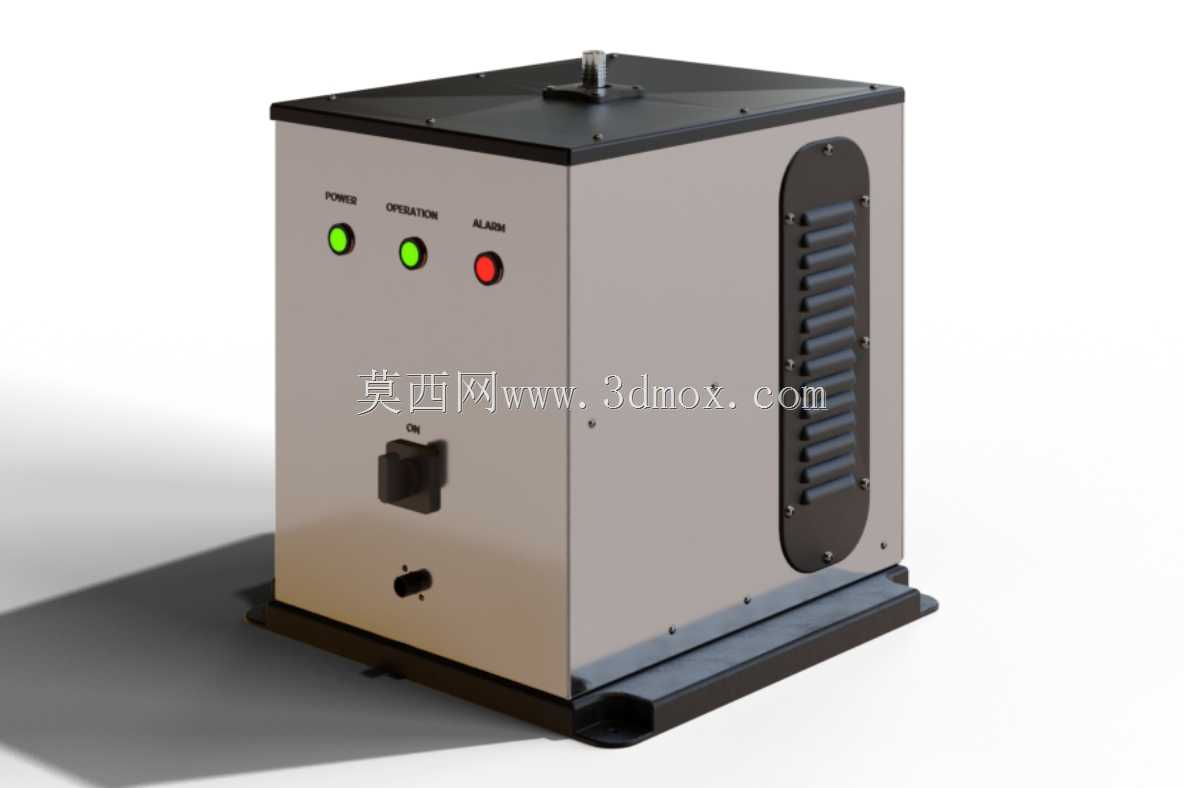

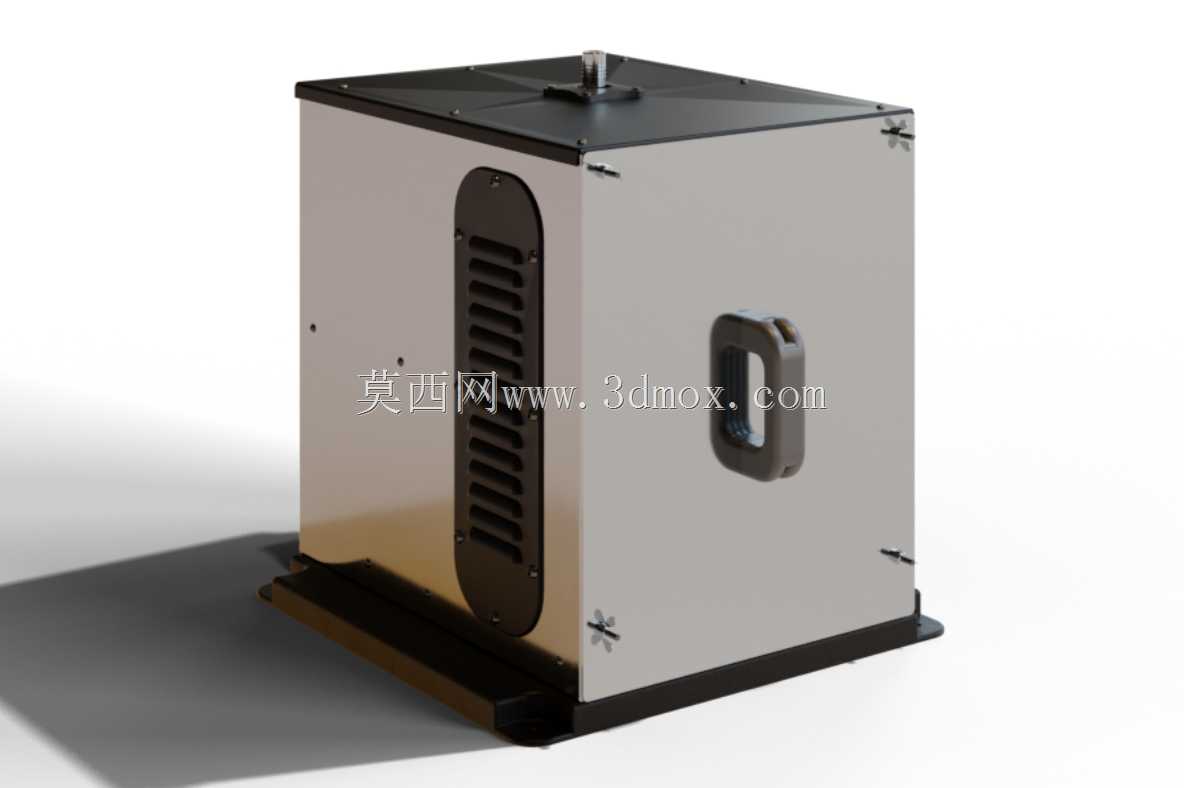

　　操作交互面设置在箱体正面，排布了电源、运行、故障三类状态指示灯，以及带螺纹锁紧结构的自熄式操作手柄，手柄自带防松脱结构，可避免设备运行过程中因振动导致的手柄误触移位。箱体侧面设置了金属出口格栅，格栅采用倾斜式导流结构，既可以保证内部发电组件运行时的热量自然散出，也能阻挡外部飞溅的水滴、粉尘进入箱体内部，适配工业现场复杂的运行环境。

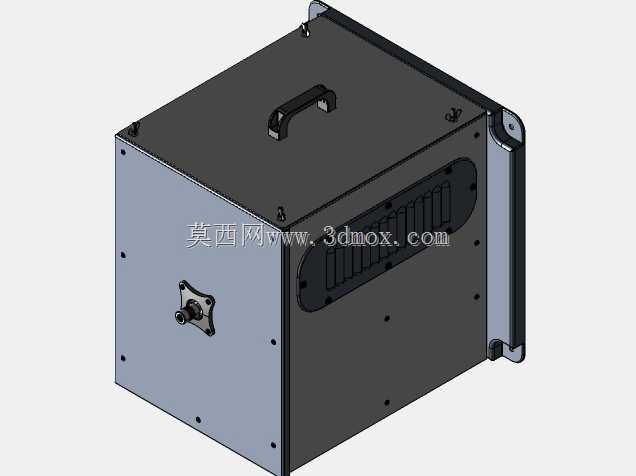

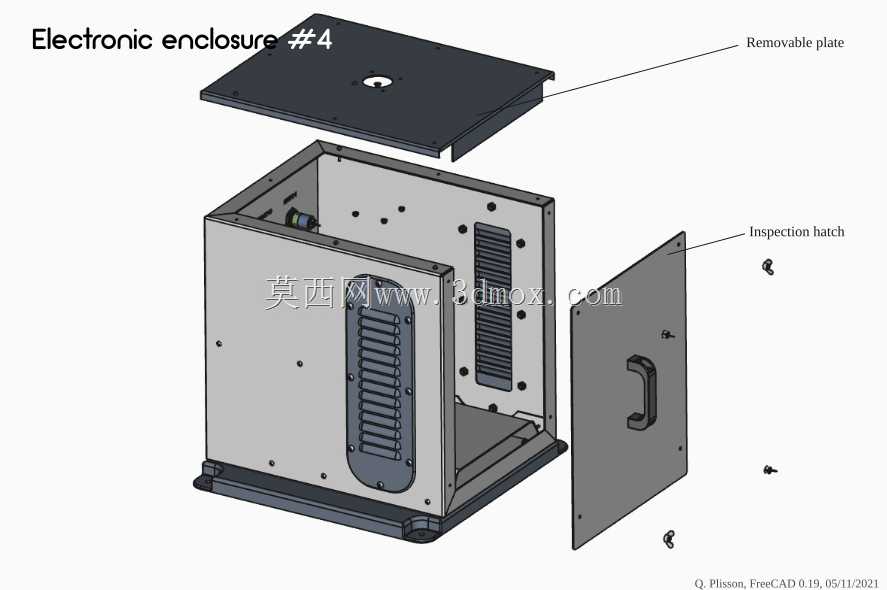

　　细节设计上，箱体钣金拼接处采用折边咬合加紧固件固定的结构，相比单纯的焊接结构，既保证了箱体的结构强度，也方便后期内部组件的检修拆卸。底部预留了线缆穿接孔位，孔位自带护线结构，可避免穿线时线缆绝缘层被钣金锐边割破。所有外露紧固件均采用标准规格，现场维护时无需准备特殊工具即可完成拆装。箱体表面做了哑光耐磨处理，既可以减少运行过程中的表面反光干扰，也能提升外壳的抗锈蚀能力，适配多尘、轻度潮湿的工业安装环境。
