七英寸树莓派触控显示模组结构设计

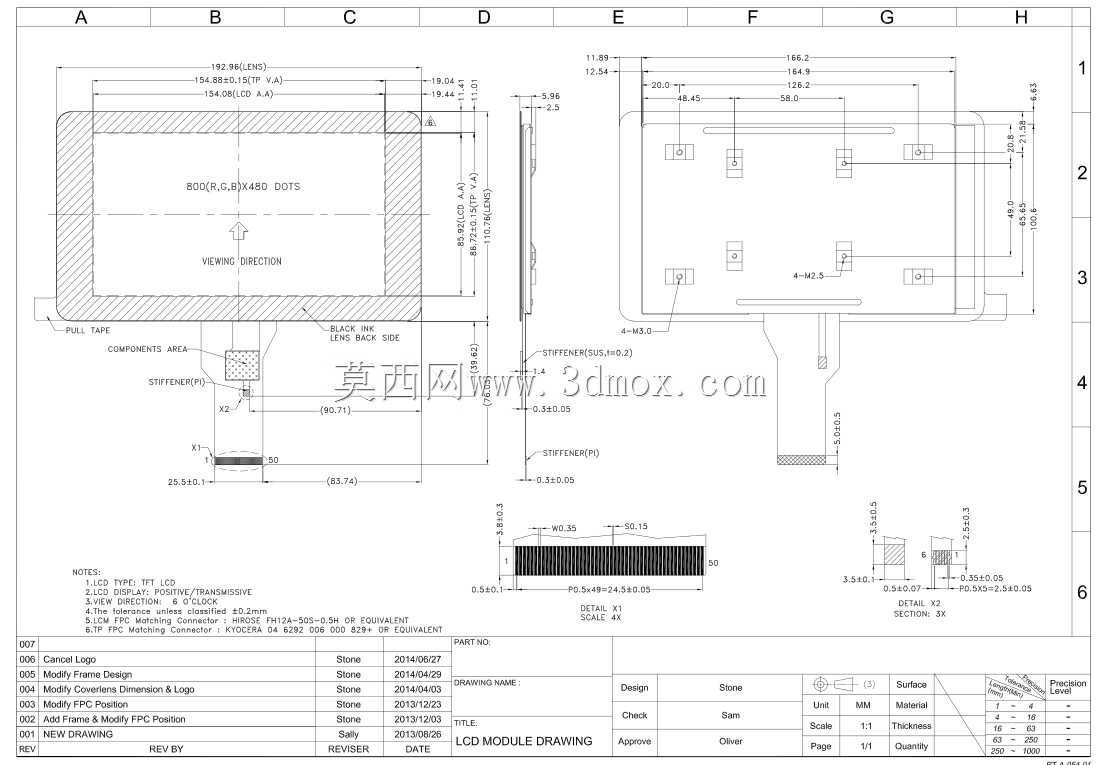

　　在嵌入式开发、小型智能终端搭建、桌面级人机交互界面部署的场景里，适配树莓派平台的触控显示部件一直是开发者选型时的核心关注项，这款七英寸触控显示结构的建模，完全围绕实际装机的适配需求展开，没有做冗余的造型修饰，所有结构尺寸都贴合硬件安装的实际边界。做这类嵌入式显示部件的结构设计时，首先要厘清的是安装空间的硬约束，很多开发者会把这类屏幕集成到自制的小型工控终端、桌面状态监测面板、3D打印机操作屏或者便携智能设备的外壳里，所以整体外轮廓尺寸控制在194x110x20mm，这个尺寸包含了背部的支撑安装结构，不会因为屏幕本体过厚导致外壳设计时需要额外预留过多空间，也能兼容市面上多数通用的七寸屏幕安装支架的孔位，不需要额外做转接件就能完成固定。

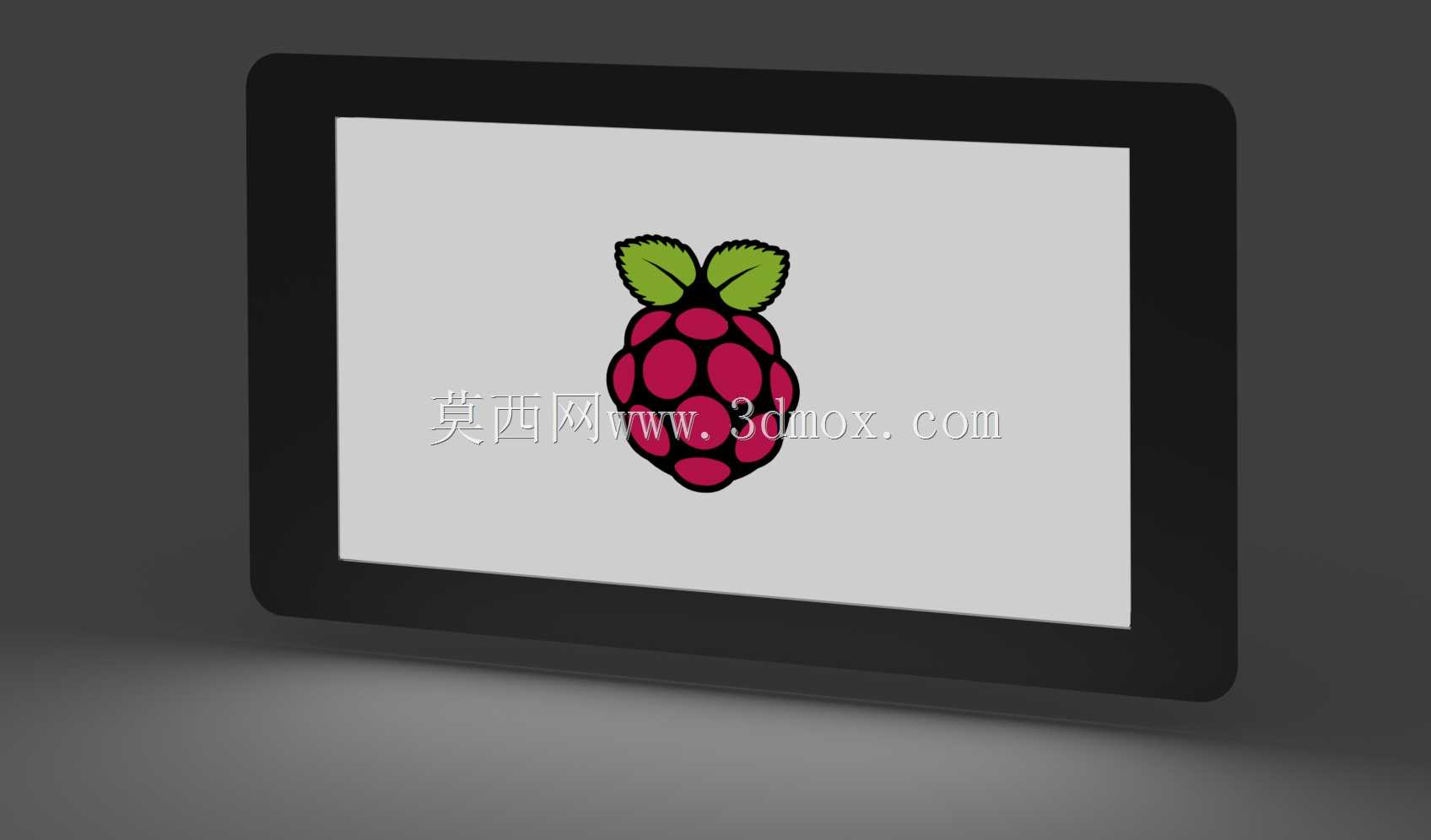

　　可视区域的尺寸设定为155x86mm，这个比例刚好适配树莓派系统默认的输出分辨率，不会出现画面拉伸或者显示区域被边框遮挡的问题，做边框结构设计时，特意把触控层的覆盖边界和可视区域做了对齐，边缘的触控盲区控制在最小范围，操作时手指滑动到屏幕边缘也能正常触发触控指令，不会出现边缘触控失效的情况。很多同类屏幕的结构建模会忽略标识区域的集成，这款结构里特意把树莓派的徽标集成到了屏幕正面的下边框位置，和实际量产的官方适配屏幕外观保持一致，做整机外观渲染或者结构验证的时候，能更直观地呈现最终装机的视觉效果，不需要后期再额外贴图处理。从结构设计的逻辑来看，屏幕的边框做了均匀的等宽处理，四个角的圆角弧度匹配触控面板的边缘倒角，

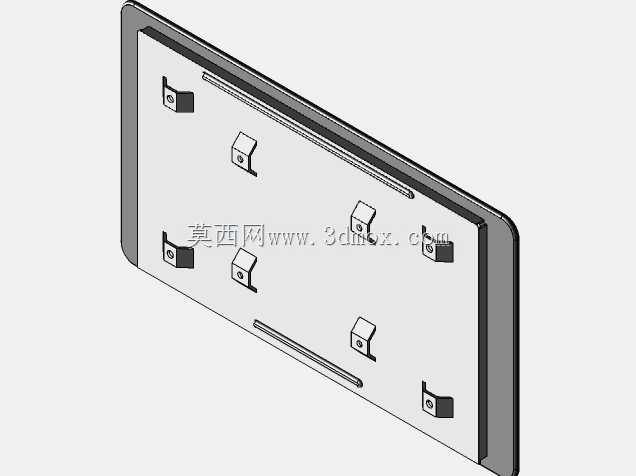

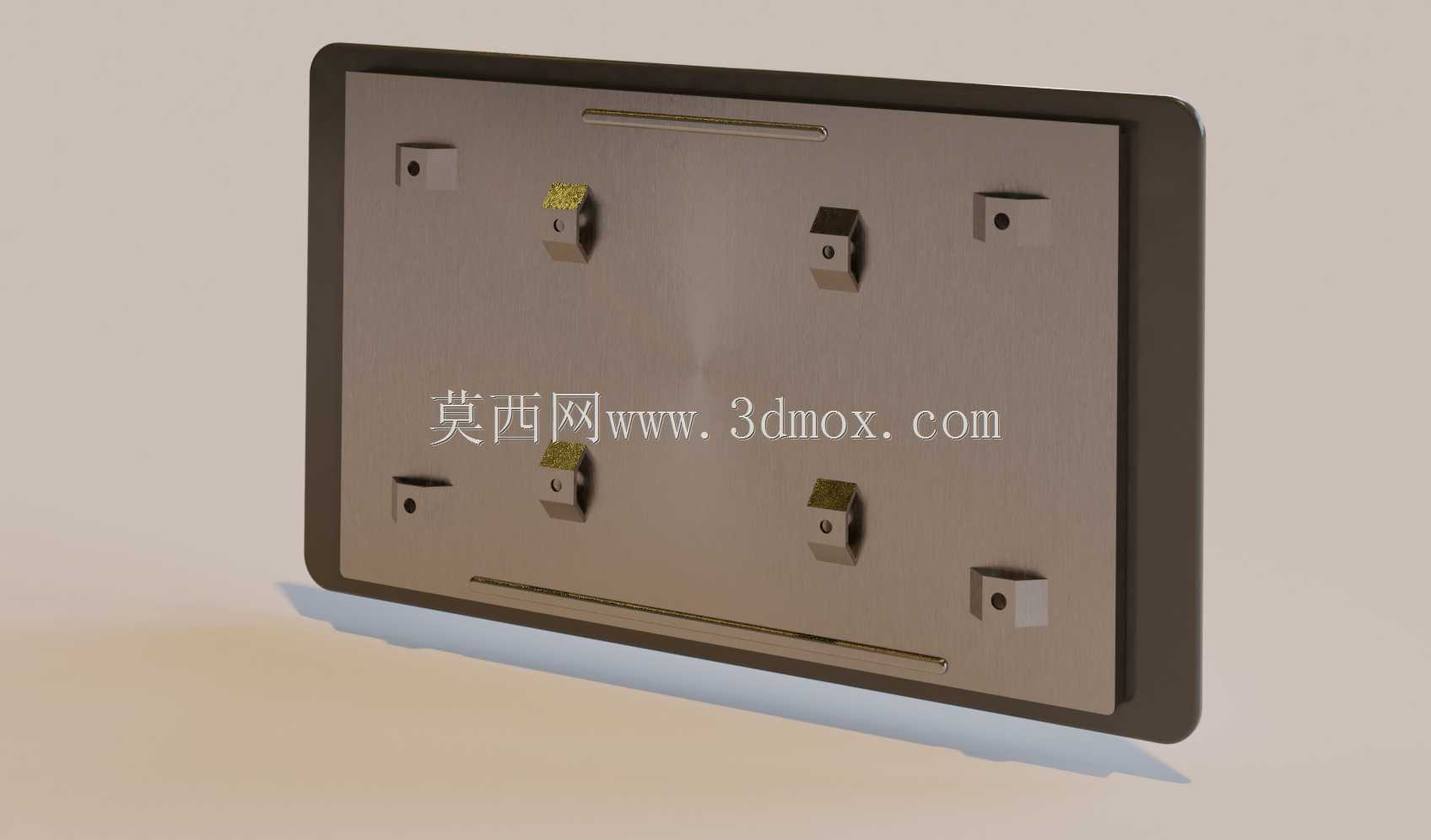

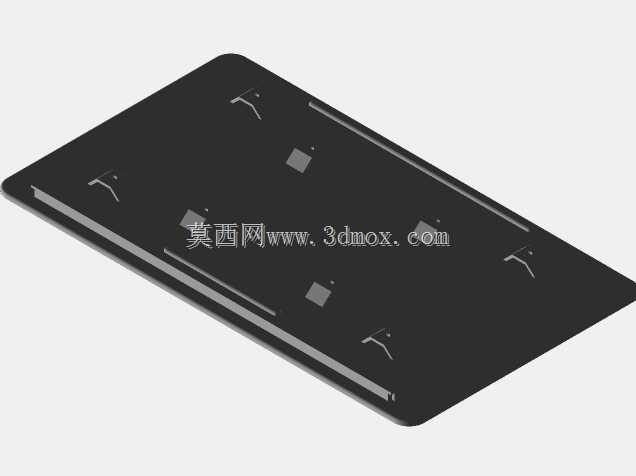

　　既可以避免安装时尖角刮伤操作人员或者线材，也能让屏幕和外壳的贴合缝隙更均匀，减少装配时的公差累积。背部的支撑结构做了简化处理，预留了通用的安装孔位，不管是采用螺丝直锁的固定方式，还是采用卡扣式的快装结构，都能在这个基础模型上做二次修改，不需要从零开始重构屏幕的主体结构。对于做嵌入式设备结构开发的工程师来说，这个模型可以直接导入到整机装配文件里做干涉检查，验证屏幕和主板、接线、外壳之间的空间间隙，提前排查装配时可能出现的线材挤压、孔位不对齐的问题，也可以基于这个模型做定制化的外壳结构设计，根据实际项目的需求调整安装耳的位置、边框的厚度，或者拓展屏幕的防护结构，比如加装钢化玻璃保护层、防水密封胶圈的安装槽位，都能在这个基础模型上快速调整，大幅缩短前期结构设计的周期。在做教学演示或者方案展示的时候，这个带完整外观细节的模型也能让方案呈现更直观，不需要额外做外观面的修补处理，直接就能用于渲染效果图或者结构爆炸图的制作。
