七英寸HDMI接口液晶显示模组结构设计

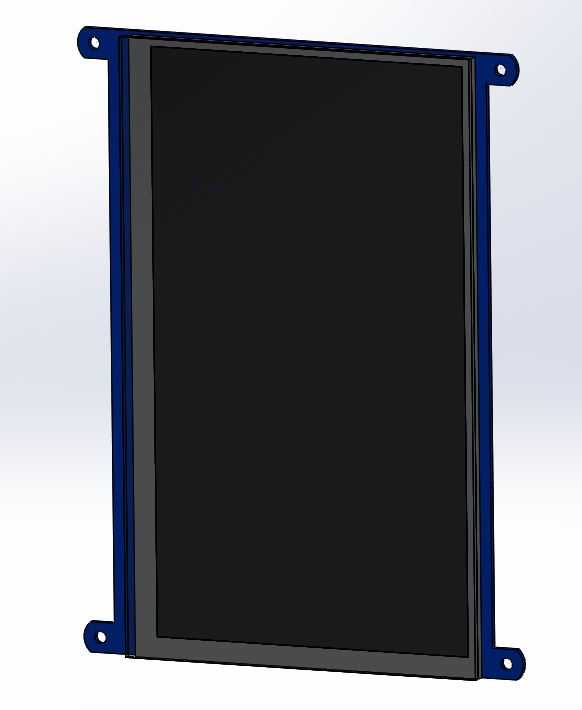

　　做嵌入式设备结构设计这么多年，显示单元的选型和结构匹配一直是整机设计里容易踩坑的环节，尤其是小尺寸带固定安装耳的工业级显示屏，很多时候拿到实物才发现安装孔位和壳体预留位差了几毫米，或者屏幕厚度和视窗台阶不匹配，导致后期改模耽误项目进度。这次做的这款七英寸HDMI液晶显示屏的三维结构，完全是按照实际量产的硬件尺寸逆向校核后搭建的，每一处安装边界、凸台厚度都和实物做了比对，能直接套用到各类需要本地显示的设备结构里做干涉检查。

　　先从实际应用场景说，这类七英寸HDMI屏的适用范围其实比很多人想的要广，小型工业控制终端的人机交互界面、3D打印机的操作显示面板、桌面级小型检测设备的参数展示区、嵌入式工控机的外接显示单元，甚至是一些自助服务终端的副操作屏，都常用这个尺寸的屏幕。选七英寸不是没有原因的，这个尺寸刚好能放下完整的参数设置界面，不会因为屏幕太小导致触控按键排布拥挤，也不会因为屏幕过大占用太多设备面板空间，对于台式或者壁挂式的小型设备来说，面板空间利用率是最优的。

　　从功能特性来看，这款屏幕采用HDMI接口传输信号，相比传统的LVDS接口，HDMI的接线更简单，不需要额外搭配驱动板的排线转接，普通的标准HDMI线就能直接和主控板连接，对于结构设计来说，走线空间的预留会更灵活，不用在壳体内部专门留软排线的弯折半径空间，也能避免排线被壳体棱边磨损导致的显示故障。屏幕本身的显示区域是标准的16:9比例，分辨率适配常规的1024*600规格，能满足绝大多数工业场景下的文字、图形显示需求，不会出现画面拉伸变形的问题。屏幕的背光模组做了封闭式的金属包边，一方面能屏蔽外界的电磁干扰，避免设备运行时电机或者电源模块的电磁辐射导致屏幕出现水波纹，另一方面金属包边的结构强度更高，在装配的时候不会因为轻微的挤压导致液晶层漏液。

　　再说到设计思路，做这个模型的时候最先确定的是安装耳的结构，很多同类屏幕的安装耳是直接从屏幕侧边的金属框架延伸出来的，厚度只有1毫米左右，实际装配的时候如果螺丝锁附力过大，很容易把安装耳压弯甚至断裂。这次建模的时候特意把安装耳的折弯处做了R0.8的圆角过渡，减少应力集中，安装孔的位置距离屏幕边缘的距离留足了3毫米的安全距离，锁M3螺丝的时候不会因为螺丝太靠近边缘导致框架变形。屏幕的整体厚度控制在12毫米以内，其中液晶面板厚度5毫米，背光模组厚度6毫米，表面的防护钢化玻璃厚度1毫米，这个厚度尺寸在做壳体视窗设计的时候，只需要留12.5毫米的沉台深度就能刚好把屏幕嵌进去，视窗边缘和屏幕表面的高度差控制在0.5毫米以内，不会积灰也不会出现刮手的问题。

　　关于安装边界的尺寸校核，建模的时候把所有可能产生干涉的结构都做了细节还原：屏幕后侧的HDMI接口突出屏幕背面的高度是8毫米，接口距离屏幕下边缘的距离是15毫米，在设计设备后壳的时候，这个位置要预留对应的接线让位槽，不能让HDMI接头直接顶到后壳上；屏幕四个安装耳的孔位中心距，横向是180毫米，纵向是115毫米，安装孔直径是3.2毫米，适配M3的盘头螺丝，锁附的时候螺丝的沉入深度不能超过2毫米，不然会顶到屏幕内部的背光板；屏幕的可视区域距离屏幕外边缘的边框宽度是上下各10毫米，左右各8毫米，做面板视窗开口的时候，开口尺寸要比可视区域大1毫米，比屏幕外轮廓小2毫米，这样既能完全盖住屏幕的黑边，也不会遮挡显示内容。

　　另外在做结构匹配的时候还要注意，屏幕的驱动电路是布置在屏幕后侧的下方位置，这个区域的凸起高度比屏幕背面其他位置高2毫米，在设计内部安装支架的时候，这个位置不能布置加强筋或者螺柱，不然装配的时候会压到驱动板导致电路短路。屏幕的侧边没有布置任何按键或者接口，所有的信号输入和供电都是通过后侧的接口完成，这样在做嵌入式安装的时候，屏幕的左右和上侧都可以直接和壳体的内壁贴合，不需要额外留让位空间，能进一步缩小整机的外形尺寸。

　　实际做装配验证的时候，把这个模型导入到小型工控终端的整机装配体里，能直接检查到视窗台阶和屏幕表面的贴合度，安装螺丝的长度是否合适，HDMI接线的弯折半径是否满足要求，提前排除掉很多实际装配才会发现的问题。比如之前有个项目就是因为没注意屏幕后侧驱动板的凸起，在对应位置做了个固定螺柱，结果实物装配的时候螺柱顶到驱动板，不得不临时打磨螺柱，既影响外观也耽误装配效率，用这个校核过的模型就不会出现这类问题。对于做设备结构设计的工程师来说，这类经过尺寸校核的显示单元模型，能大幅减少前期选型匹配的时间，不用反复和供应商确认安装尺寸，直接把模型调入装配体就能完成结构匹配，提升整体的设计效率。
