带环形LED的树莓派嵌入式电子外壳结构

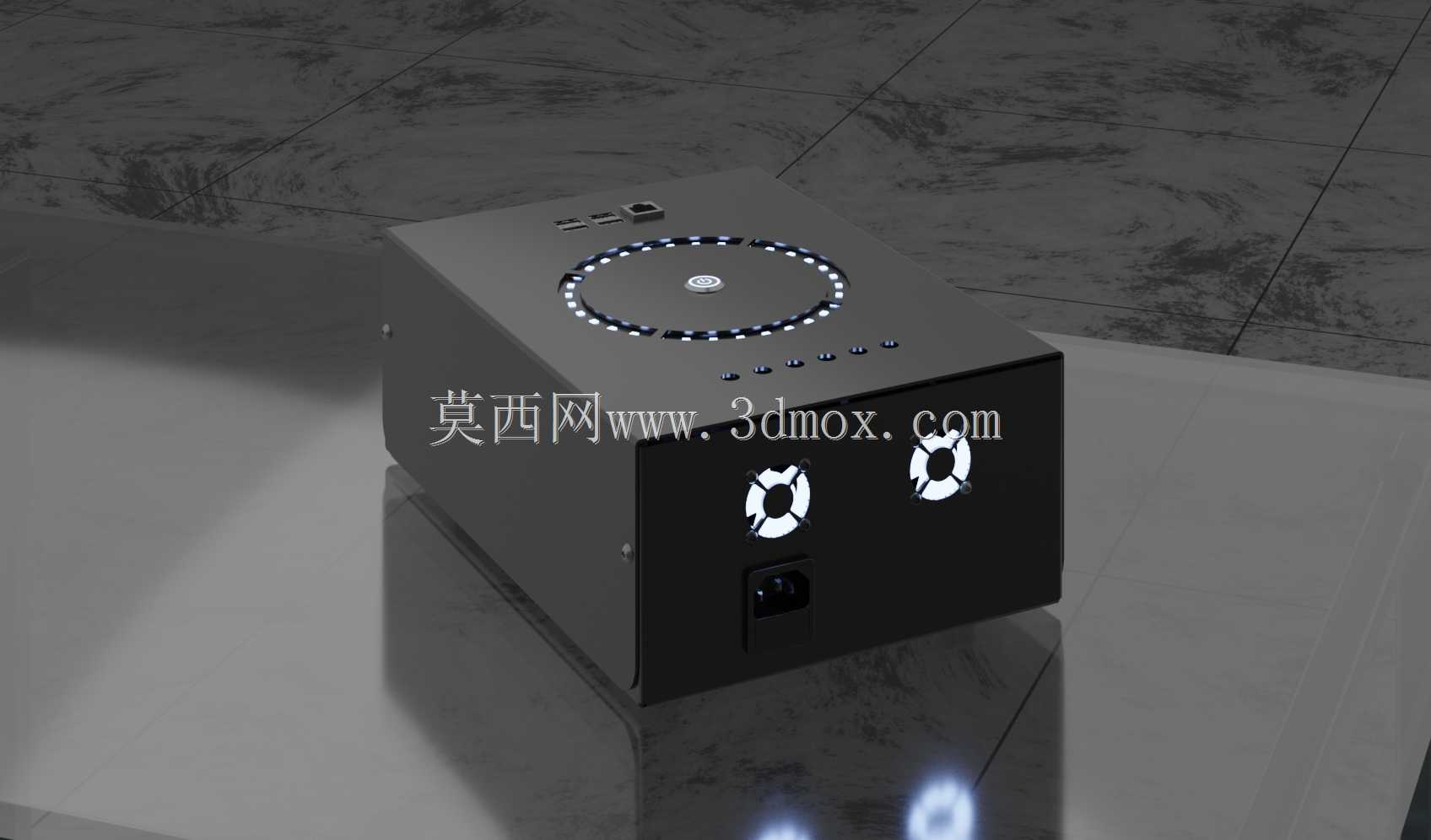

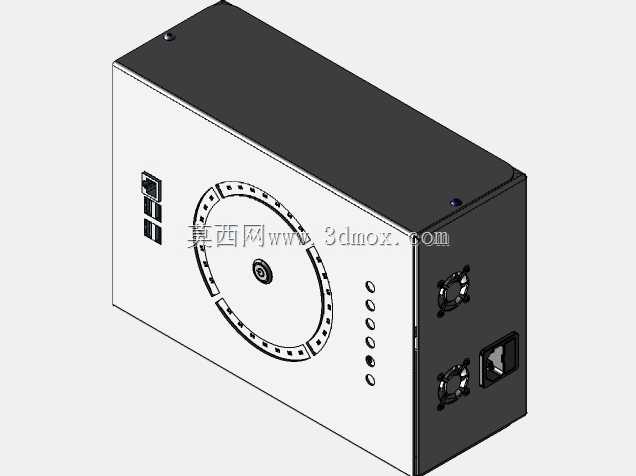

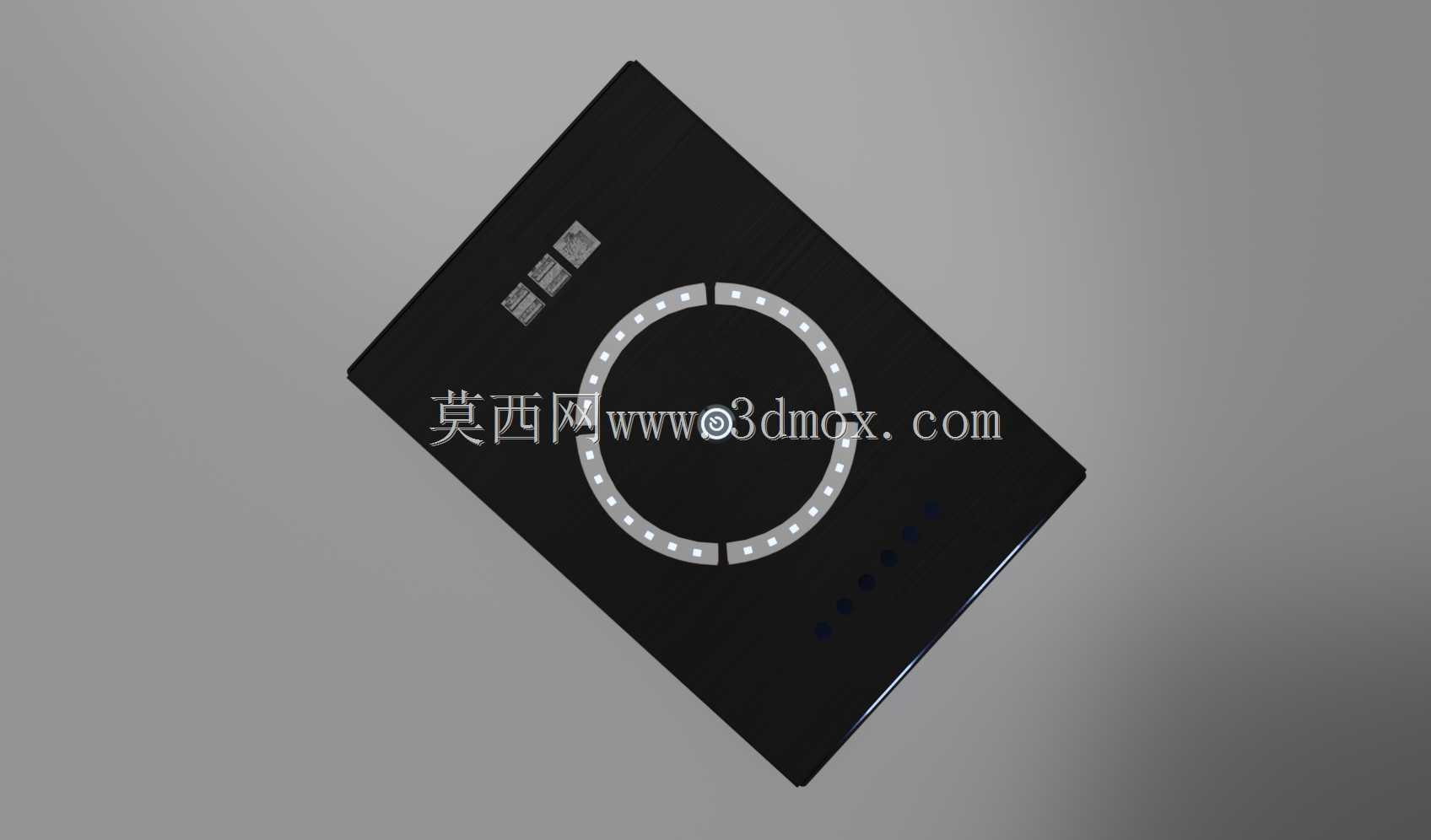

　　这款电子外壳的设计初衷是为嵌入式控制类硬件提供稳定的物理防护与规整的安装载体，在小型智能控制终端、桌面级实验设备、小型工业现场数据采集节点这类场景中，这类定制化壳体的适配性远高于通用标准仪表盒。整体外形尺寸控制在280×190×100mm，安装边界预留足够的侧边固定孔位余量，既可以直接平放于桌面作为独立控制单元使用，也能通过侧边安装孔固定在设备机架、电控柜内部的预留安装位上，不会占用过多的安装空间。壳体顶面中心设置环形LED指示环，这类环形指示结构相比单个点状指示灯，能够实现更丰富的状态反馈效果，比如通过不同的亮灯区段、亮灯颜色区分设备运行、待机、故障、数据传输等不同工作状态，操作人员无需凑近查看屏幕就能快速掌握设备运行情况，

　　在光线条件一般的车间现场也能清晰识别状态。壳体正面配置16mm规格的防水开关，这类开关的防护等级能够满足日常多尘、少量溅水的使用场景，避免日常操作过程中液体泼溅、灰尘侵入导致的开关触点失效问题，开关旁预留的两个风扇安装位，是针对内部嵌入式硬件长时间运行的散热需求设计，当内部搭载树莓派这类主控板搭配扩展模块时，主动风冷能够将壳内温度控制在硬件正常工作的温度区间，避免高温导致的主控降频、元件寿命缩短问题。壳体侧面预留标准IEC公接头安装位，直接采用通用标准电源接插件，无需额外定制电源接口配件，后期维护更换时可以直接采购市售标准件替换，降低运维配件成本。设计过程中优先考虑内部硬件的安装兼容性，

　　壳内预留的安装柱位置完全匹配树莓派3B型主板的固定孔位，同时预留了扩展模块的布线空间，内部走线可以沿着壳体内侧的走线槽排布，避免线缆堆积遮挡散热风道，也能防止组装过程中线缆被壳体接缝挤压破损。壳体表面采用哑光处理工艺，相比亮面外壳不容易残留指纹与划痕，在日常使用过程中能长期保持外观整洁，同时哑光表面不会产生强光反射，避免在设备旁操作时反光干扰视线。壳体的接缝处采用错位咬合结构，组装后缝隙均匀，能够阻挡大部分日常环境中的灰尘进入壳体内部，配合接口处的密封件设计，能够满足普通室内工业场景、桌面办公实验场景的防护需求，不需要额外增加密封防护结构就能直接投入使用。
