带锁扣提手的工业电子防护箱体结构

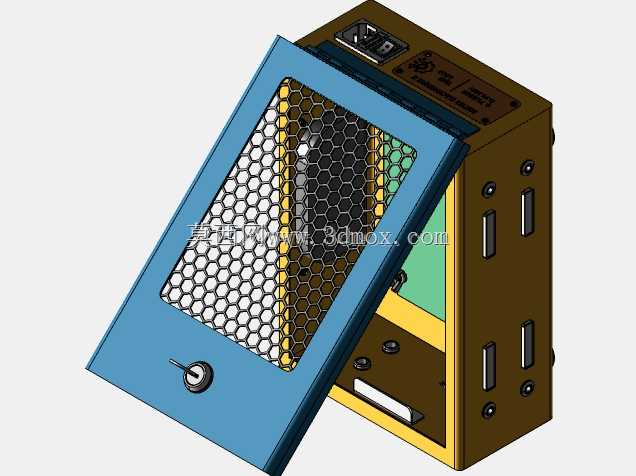

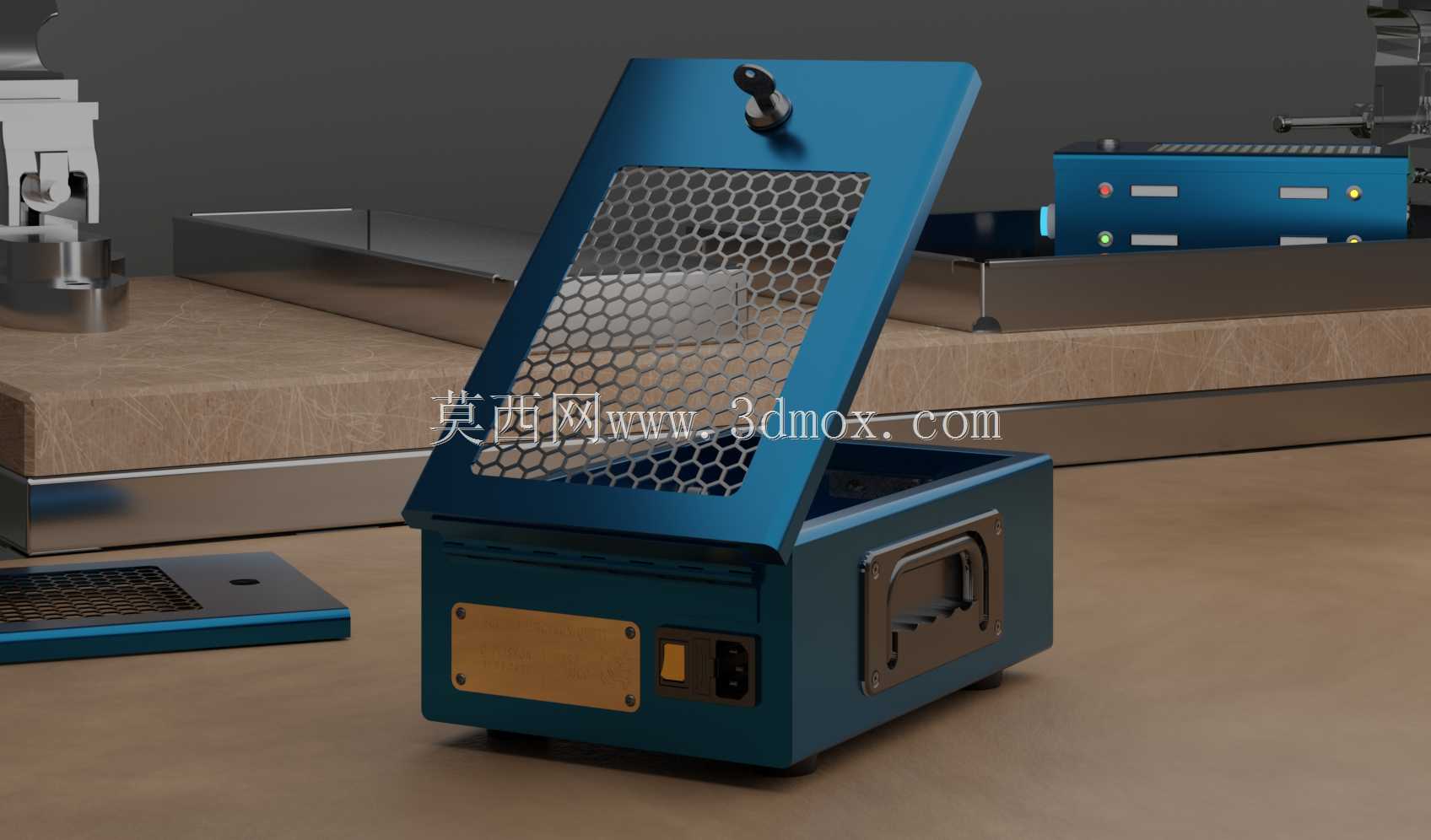

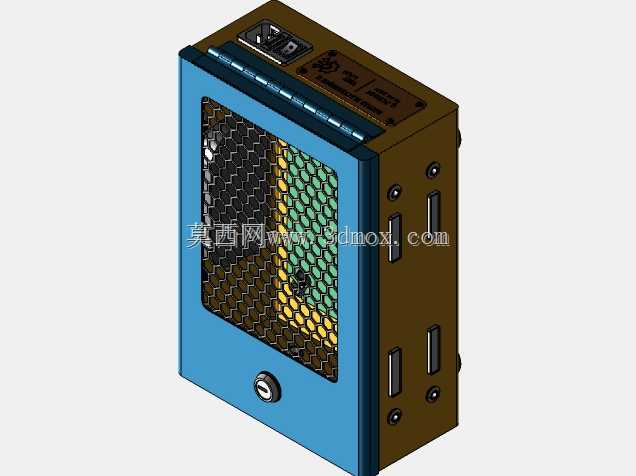

　　这款电子箱体在工业现场的应用场景覆盖十分广泛，小到车间工位的测试工装控制单元、小型检测仪器的承载壳体，大到分布式IO模块的外置防护壳、便携型信号采集终端的外装结构，都能看到这类箱体的使用身影。它的核心用途是为内部安装的电路板、接线端子、小型电气元件提供可靠的物理防护，隔绝车间内的切削液飞溅、金属粉尘侵入，同时避免操作人员误触内部带电部件，兼顾防护性与操作便捷性。从功能特性来看，箱体上盖配置了带钥匙的柜锁结构，非授权人员无法随意开启上盖，能有效避免现场无关人员改动内部接线或触碰调试元件；上盖开设的蜂窝状通风网格，在不降低结构防护强度的前提下，为内部发热元件提供了自然散热的通道，避免密闭壳体内热量堆积导致元件工作异常；

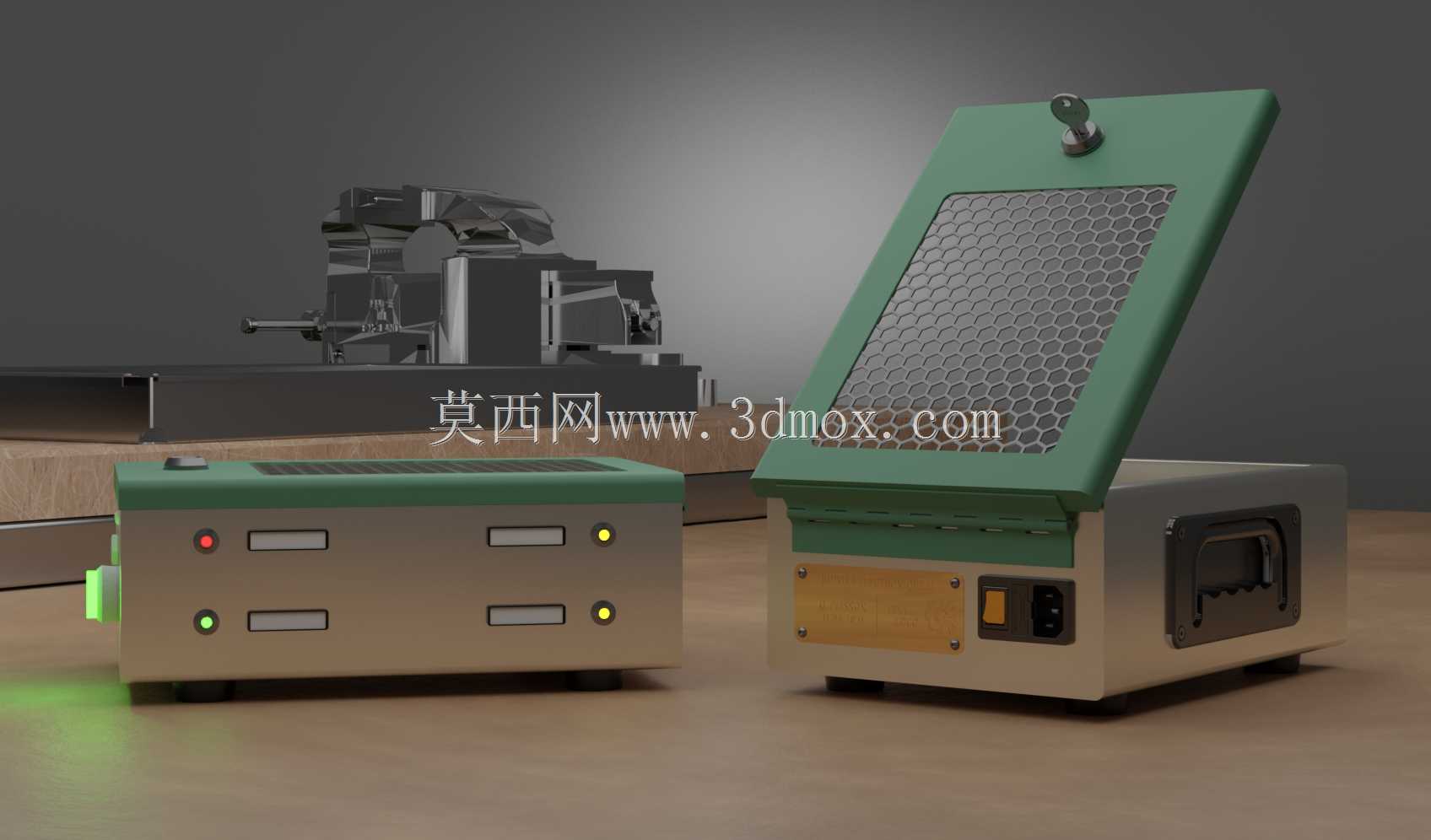

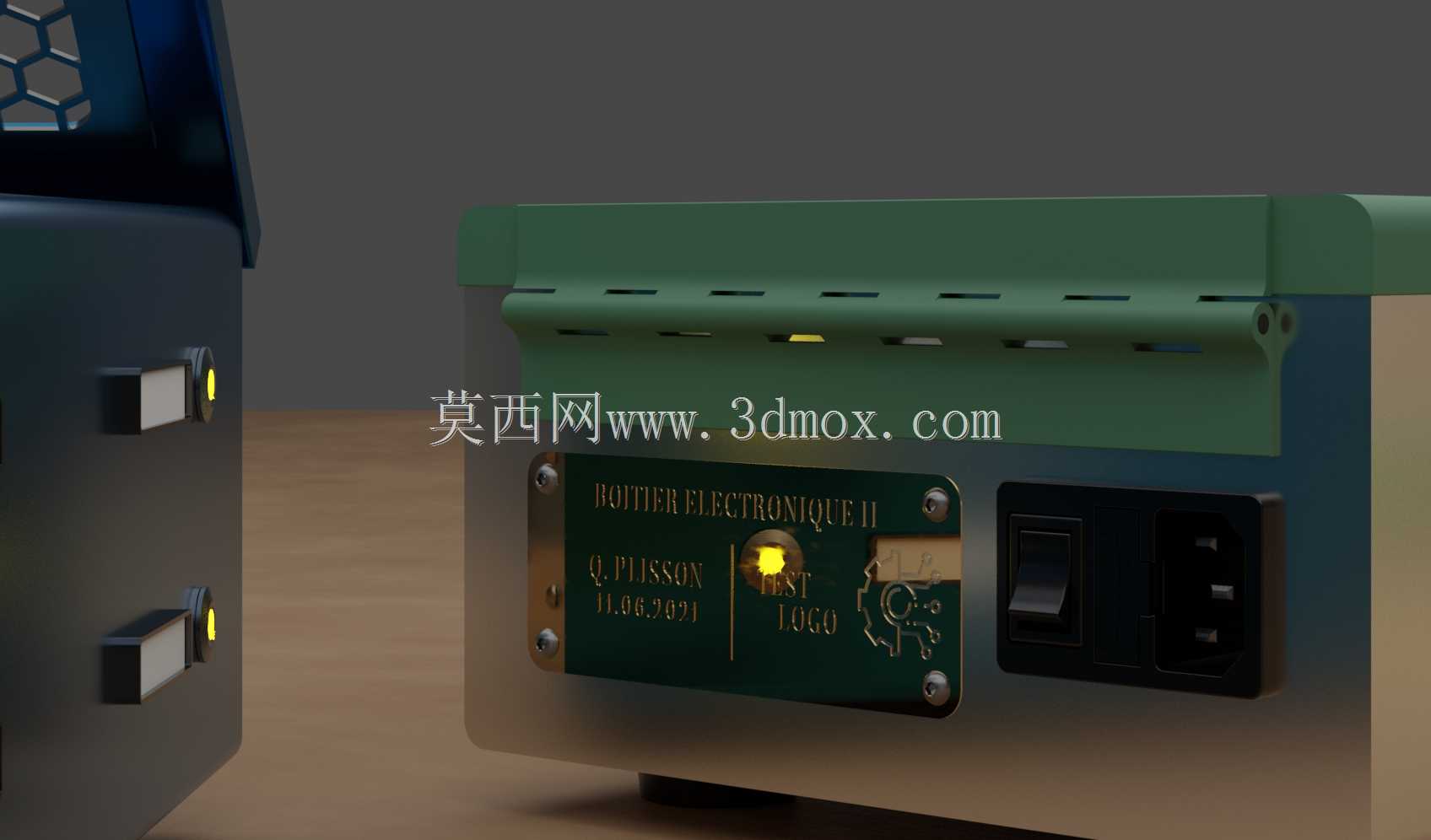

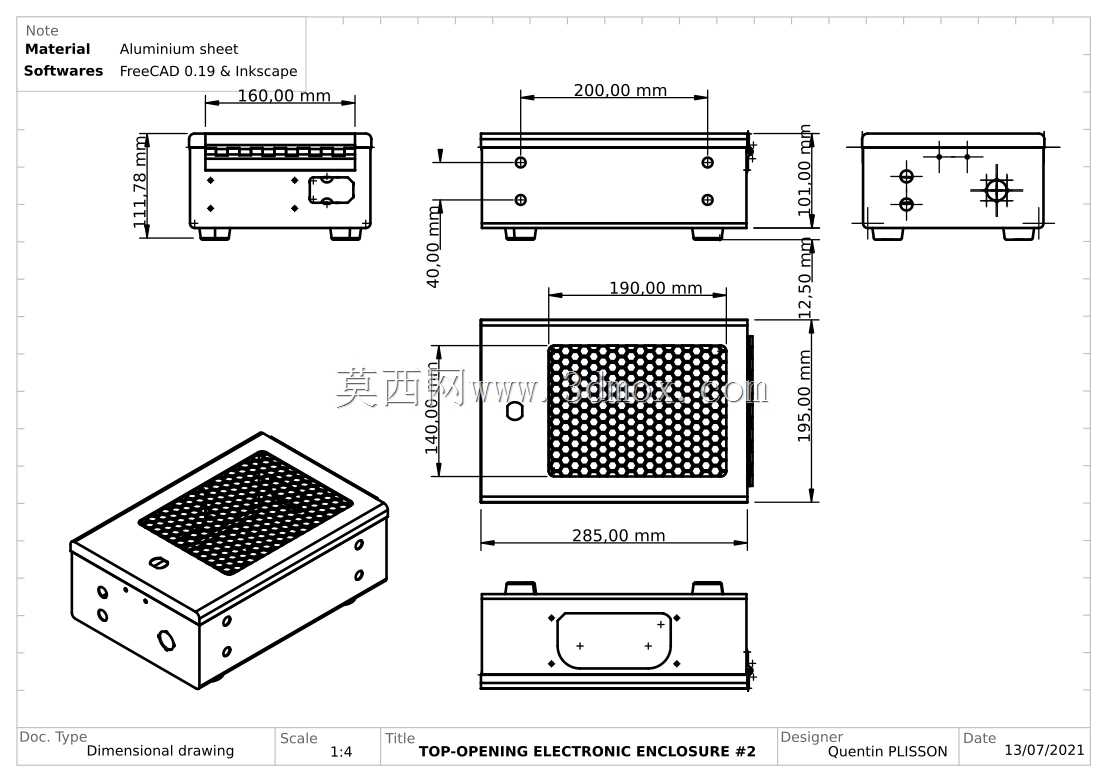

　　箱体侧面安装的折叠式提手，在需要移动设备时可翻出提拉，固定安装时可折叠贴附在箱体侧壁，不会额外占用安装空间，适配临时移动测试与长期固定安装两种使用模式；侧壁预留的电源插座、按钮与指示灯安装位，无需二次开孔加工就能直接适配常规规格的工业接插件、操作元件，大幅缩短装配周期。设计过程中优先考虑了现场安装的兼容性，箱体整体外形尺寸控制在280×190×100mm，安装边界预留足够的固定孔位余量，既可以通过底部的安装孔固定在设备机架、工作台面板上，也可以直接放置在测试台面上使用。上盖采用铰接式开合结构，开启后能完全露出内部安装空间，方便内部元件的布线、调试与后期维护；箱体边角做了圆弧过渡处理，避免锐边在搬运、安装过程中划伤操作人员，

　　表面采用耐磨的喷塑处理，能耐受日常使用中的剐蹭与轻微腐蚀，适配车间复杂的使用环境。内部预留的安装柱位可以直接固定不同尺寸的电路板、导轨端子，无需额外制作安装支架，能覆盖多数小型电气控制、检测单元的装配需求，在结构设计阶段就充分考虑了元件装配的公差余量，避免出现元件干涉、装配困难的问题，同时兼顾了结构强度与整体重量的平衡，单人即可轻松完成搬运与安装作业。
