蜡膨胀式恒温线性致动器结构设计

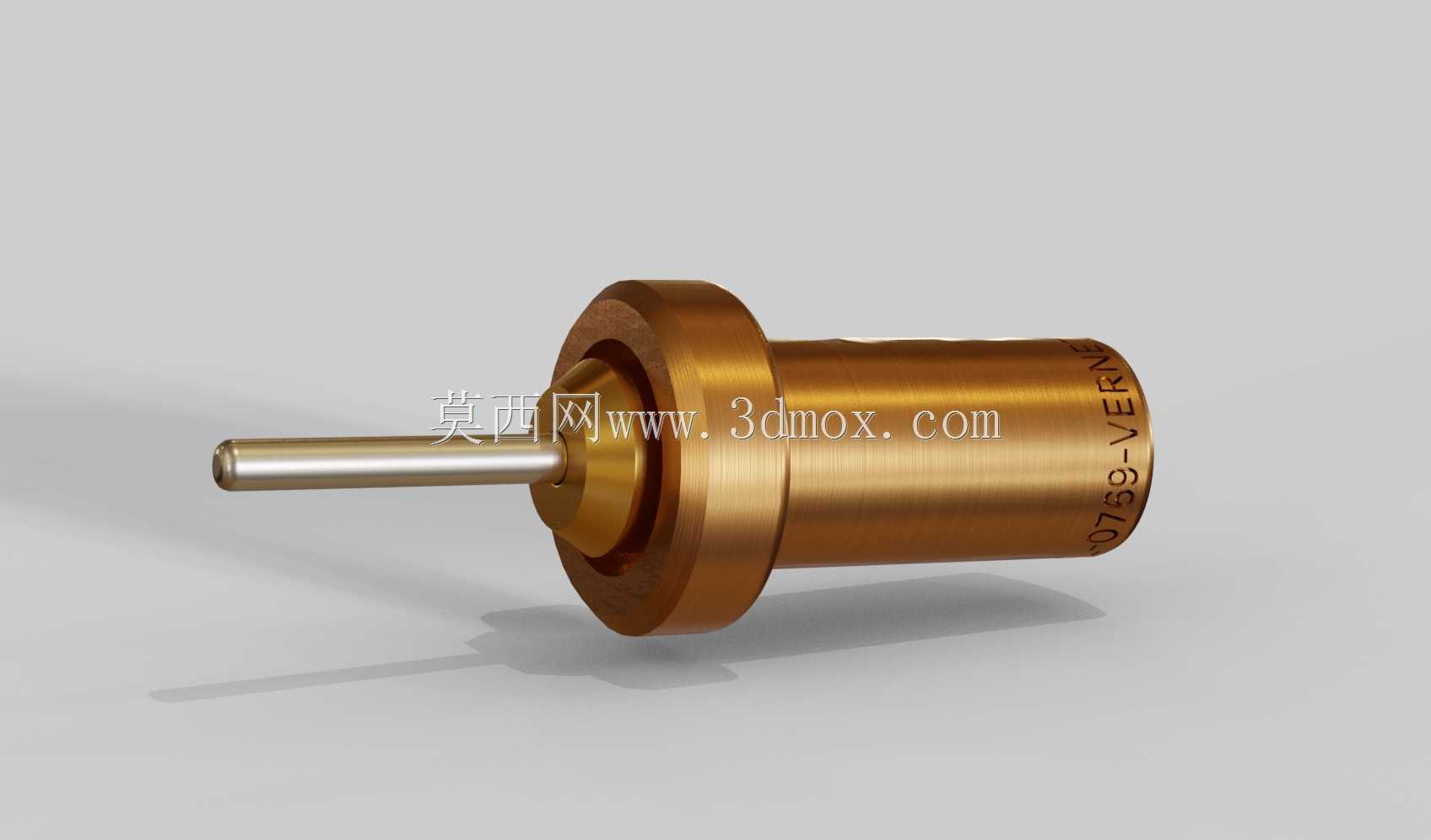

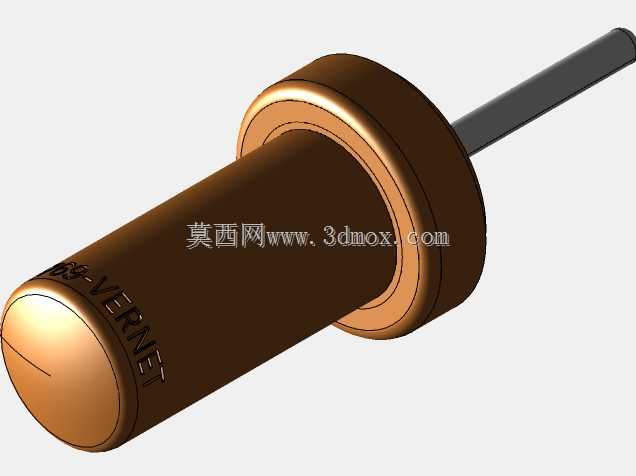

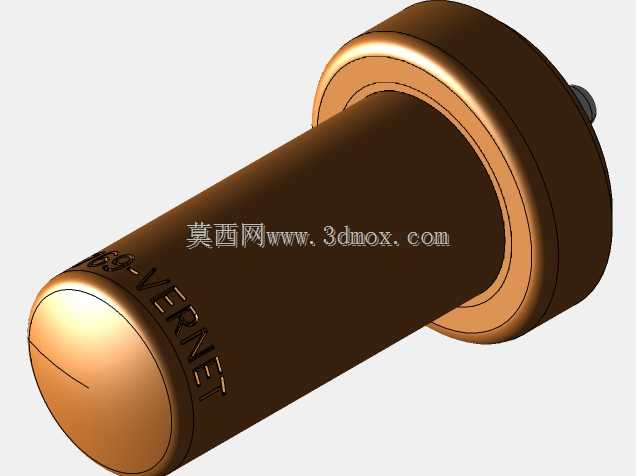

　　这类蜡膨胀恒温线性致动器，最早应用在车用节温器核心驱动环节，现在已经延伸到暖通温控阀、小型热控回路、民用恒温供水装置等多个场景，核心是靠感温蜡材的固液相变体积变化输出直线推力，不需要额外供电或者气源驱动，属于无源驱动类执行元件，在对可靠性要求高、没有外接动力的温控场景里适配性极强。从结构设计逻辑来看，整体采用同轴回转体布局，外壳采用黄铜材质加工，一方面利用铜材优异的导热效率快速感知外界温度变化，另一方面黄铜的切削加工性好，能保证外圆安装面的尺寸精度，外壳尾部做了封闭结构，内部填充精制石蜡感温介质，前端设置导向轴套与输出推杆配合，推杆采用不锈钢材质，表面做精磨处理降低滑动摩擦阻力，避免长期往复动作出现卡滞。

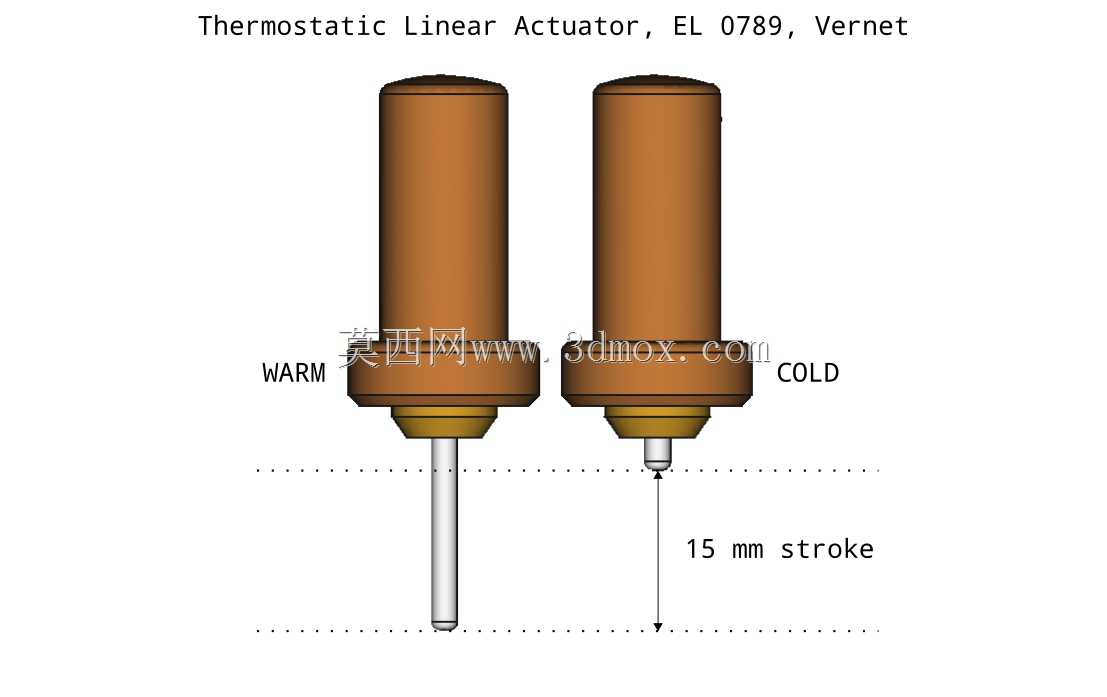

　　该款致动器的动作触发阈值对应20℃起始动作，温度持续升高时内部蜡材逐步熔化膨胀，推动推杆向外伸出，最大有效行程可以达到15mm，行程末端的推力足够推动常规阀芯、风门挡板这类轻载执行部件，当温度回落时蜡材凝固收缩，配合回路里的复位弹簧就能让推杆回到初始位置。做三维结构建模的时候，要重点关注几个安装边界尺寸：首先是外壳中部的法兰定位面，这个面是安装时的轴向定位基准，法兰外圆与安装孔的配合间隙要控制在合理范围，避免安装后出现偏载导致推杆卡涩；其次是推杆伸出端的直径尺寸，要和被驱动部件的连接槽匹配，预留适当的径向浮动间隙，补偿加工与安装的同轴度误差；另外要注意外壳尾部的感温区域不能被隔热材料包裹，必须直接和被控介质接触，

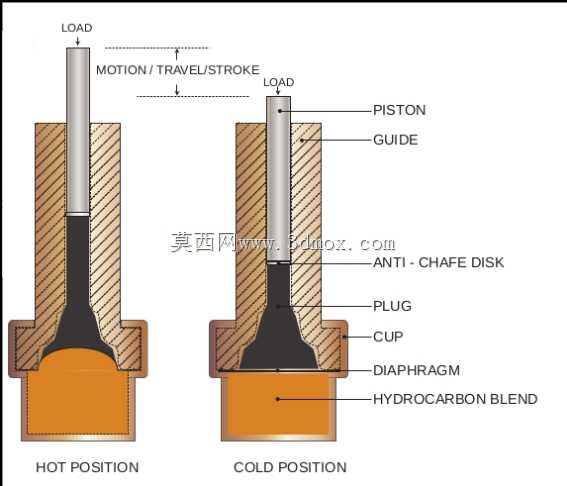

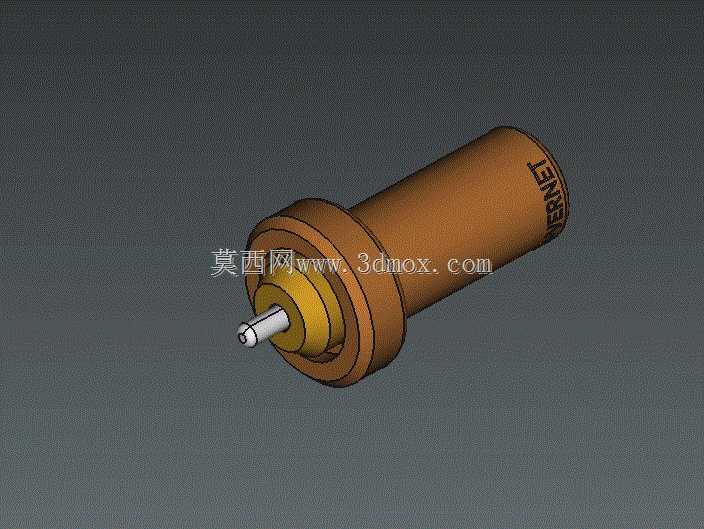

　　否则会导致温度响应滞后，影响温控精度。建模过程中还做了不同行程位置的结构状态展示，能直观看到冷态初始位置、热态最大行程位置的内部结构变化，方便选型人员核对安装空间是否满足全行程动作要求，避免实际装配时出现运动干涉。这类元件的设计难点在于蜡腔的密封结构，要保证长期高低温循环下不会出现介质泄漏，同时推杆的导向长度要足够，避免伸出过程中出现偏摆，影响输出力的直线度，实际选型时还要结合工作温度区间、所需推力、安装空间三个核心参数匹配，不能只看行程参数就直接选用。
