带提手显示屏IEC接口电子外壳结构设计

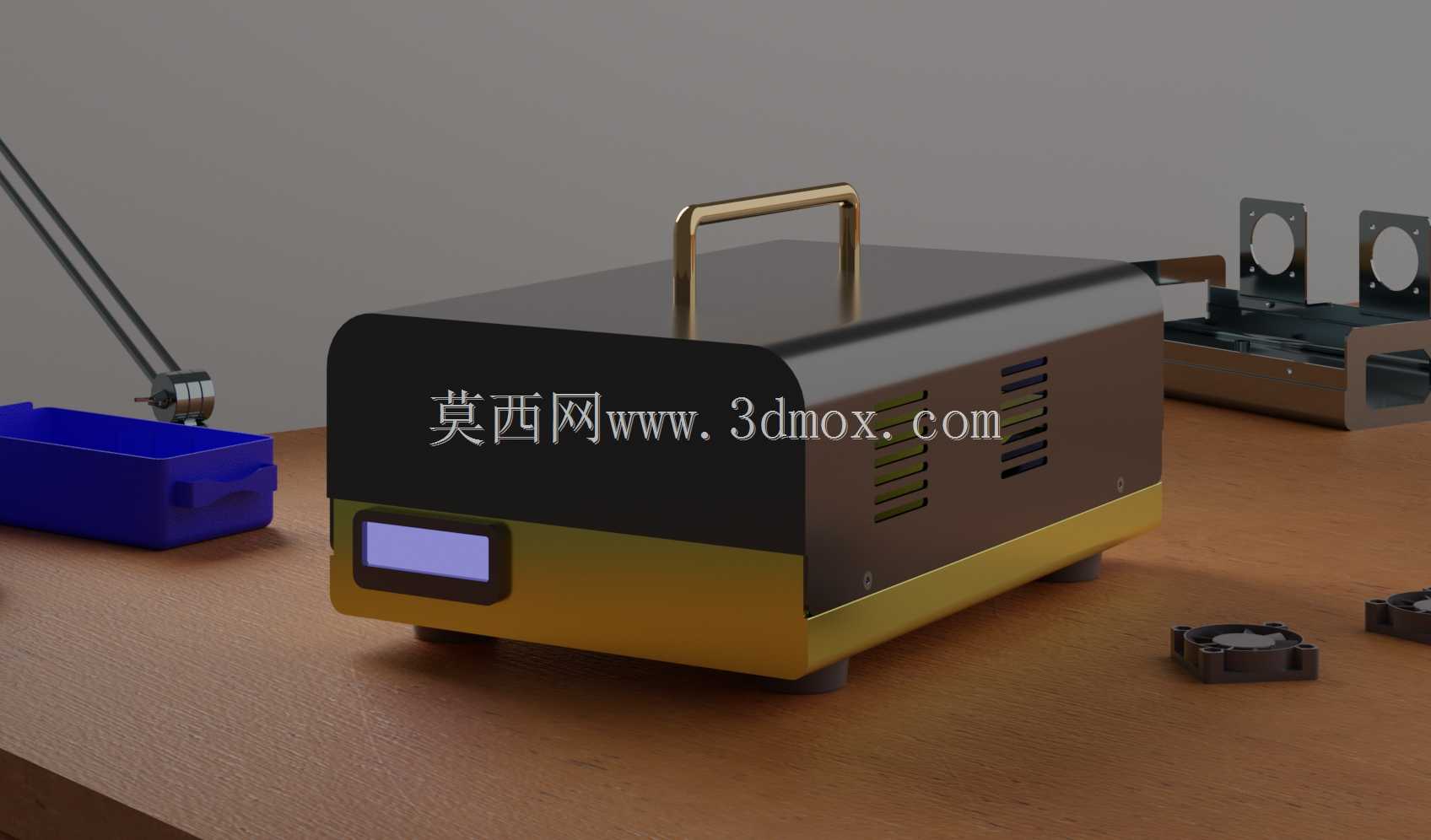

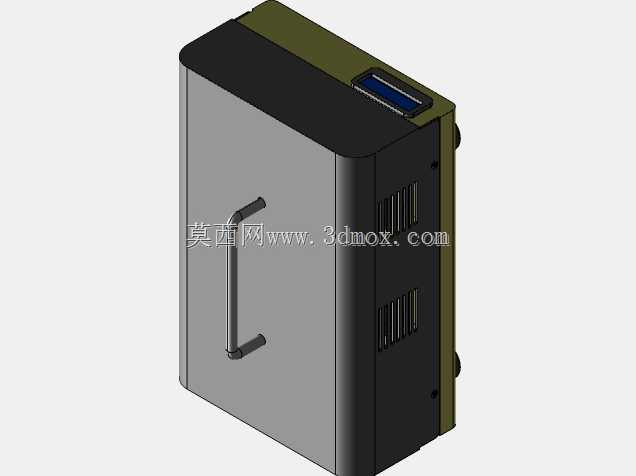

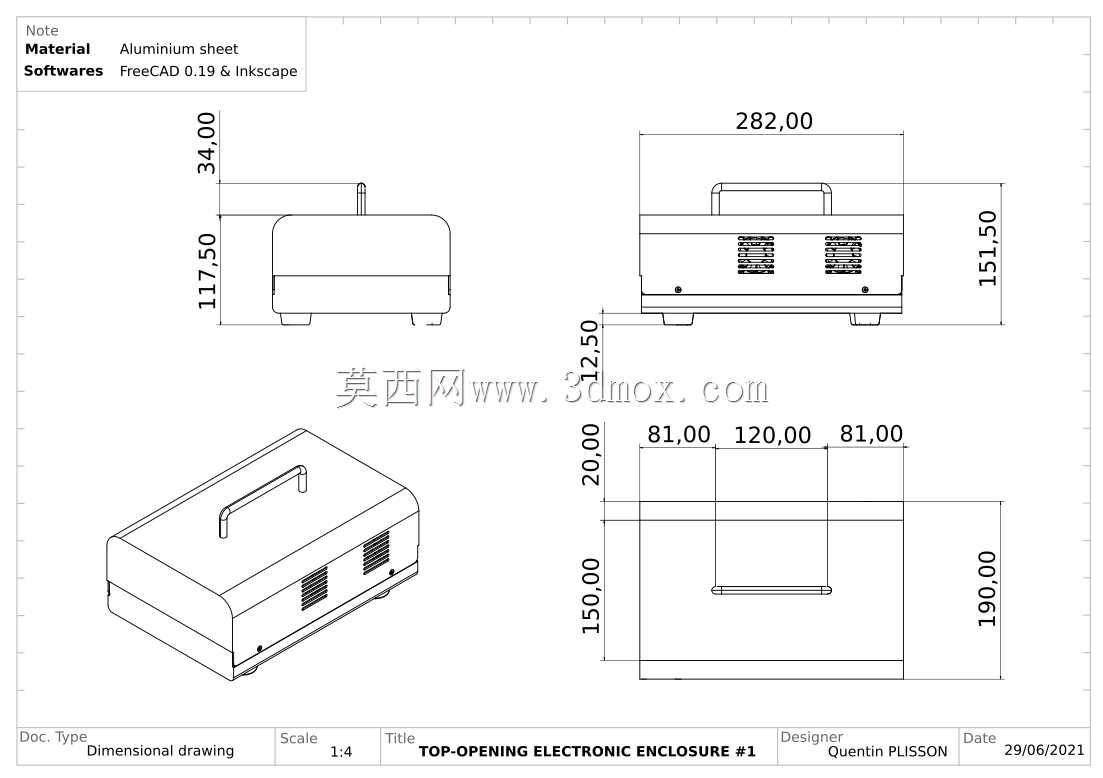

　　这款电子外壳是面向小型桌面式工业电控设备开发的承载结构，日常可作为测试工装、小型信号处理单元、桌面式电源模块的外置防护壳体使用，在实验室测试工位、小型设备集成台架、桌面型工控单元场景中适配性极强，能为内部核心电路、功能模块提供稳定的物理防护与规整的安装空间。整体外形尺寸控制在280×190×100mm，属于紧凑型桌面设备的常规尺寸区间，放置在标准工作台面不会占用过多操作空间，顶部集成的金属提手完全匹配单人手持转运的受力需求，提手安装位做了局部加厚处理，避免频繁提拿造成壳体连接处开裂，日常在不同工位间转移设备时无需额外配置外包装，直接握持提手即可完成移动。壳体正面预留的LCD屏幕安装位做了下沉式台阶设计，屏幕装配后表面与壳体正面齐平，

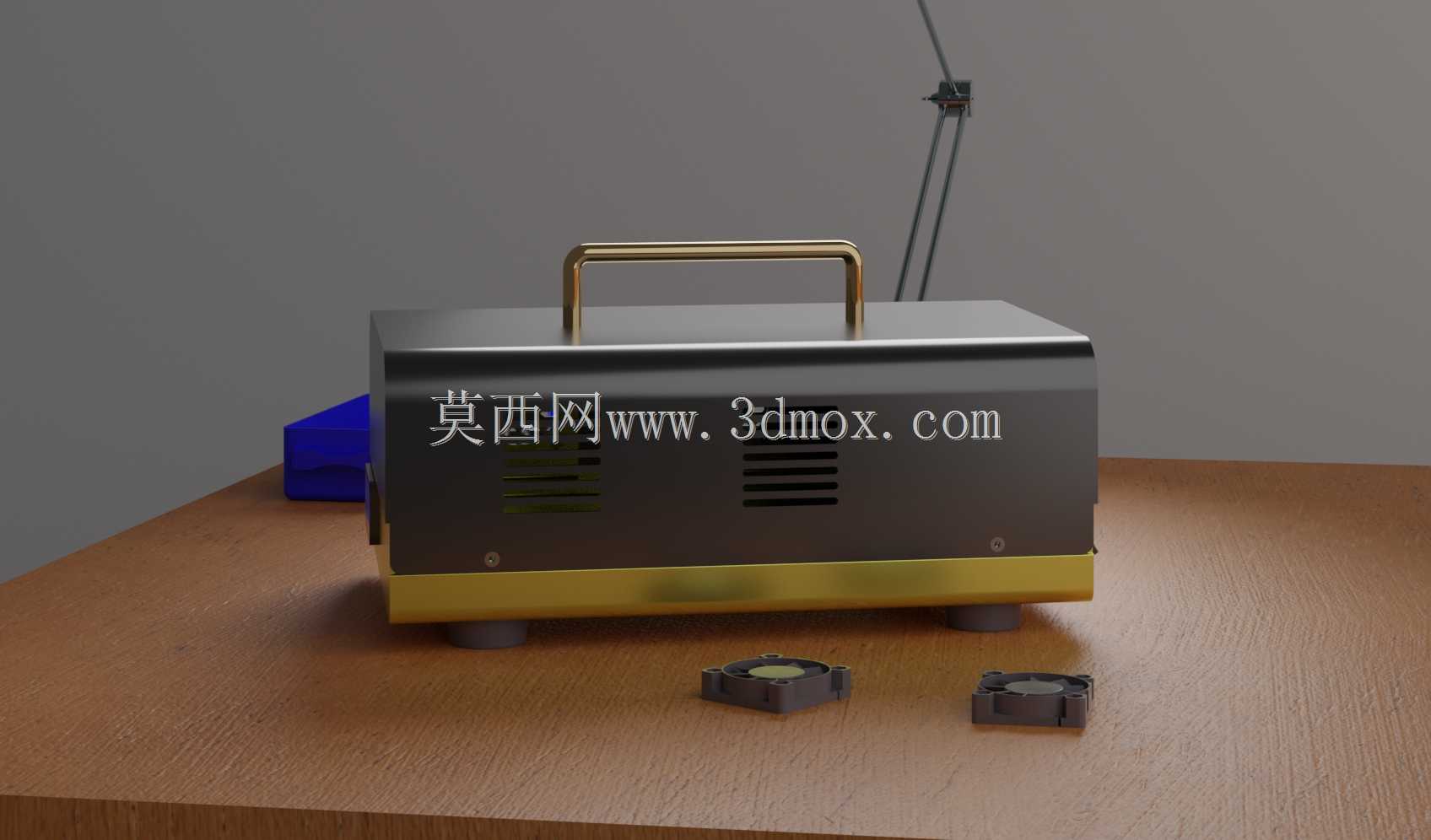

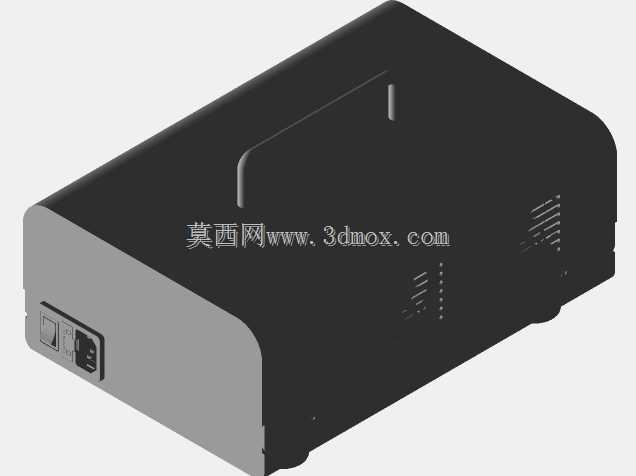

　　既可以避免日常操作中剐蹭屏幕表面，也能让屏幕固定胶条或压片完全隐藏在台阶内侧，不会出现外露的固定结构影响外观整洁度。侧面开设的规则通风槽对应内部散热风扇的安装位置，通风槽的开孔方向顺着内部风道走向设置，能在风扇运转时最大化引导气流带走内部功率元件产生的热量，避免密闭壳体内出现热量堆积造成功耗元件过热降频。壳体侧端预留的IEC电源插头安装位采用标准接口开孔尺寸，无需额外定制转接件即可直接采购市售标准IEC电源母座完成装配，接口周边做了局部凸台结构，能增强接口安装位的结构强度，避免频繁插拔电源插头时造成接口周边壳体开裂。壳体底部预留的四个脚垫安装位采用内凹式设计，装配橡胶脚垫后壳体与工作台面之间会留出5mm左右的间隙，

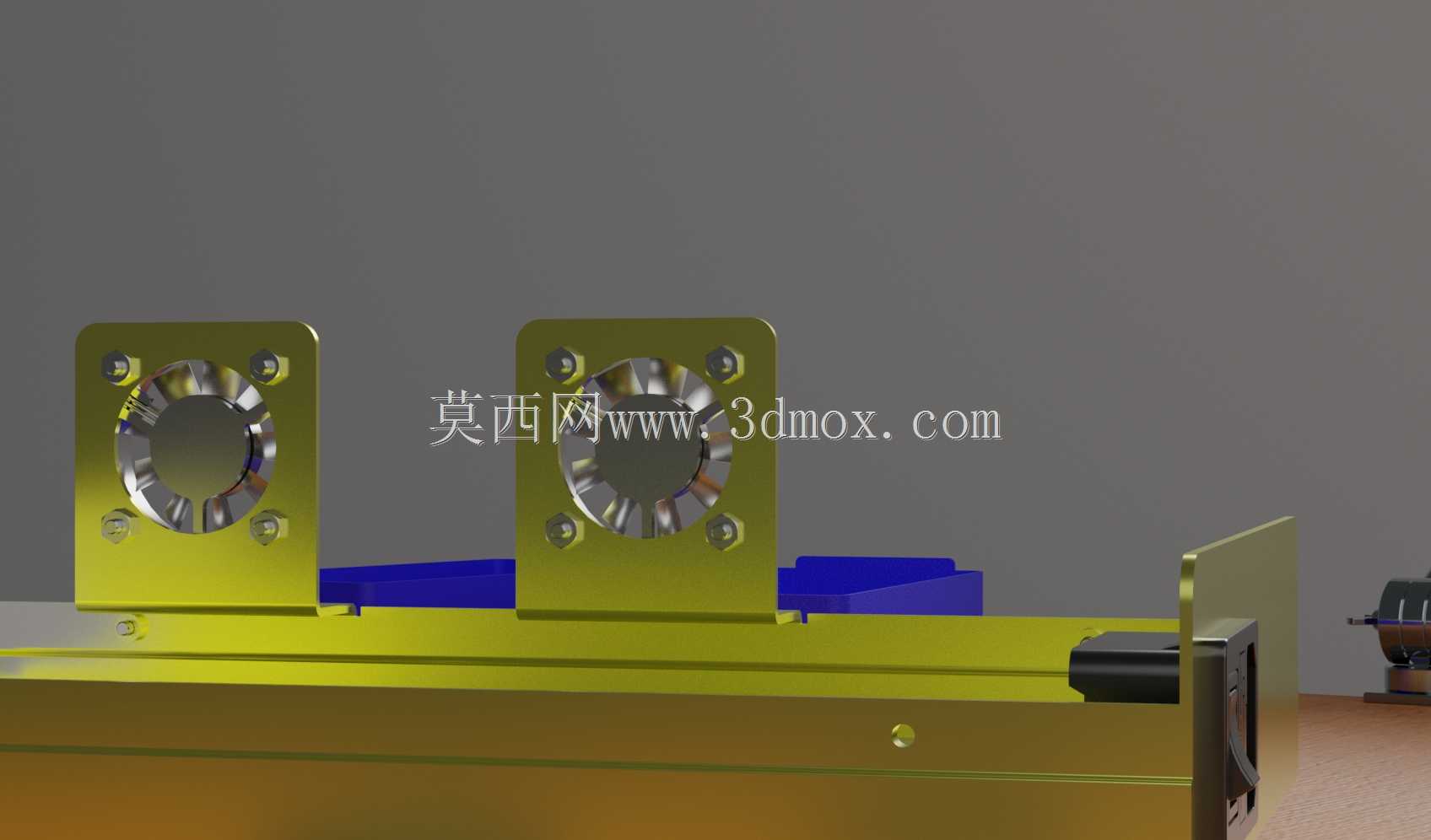

　　既可以避免桌面的水渍、金属碎屑直接接触壳体底部造成磨损或短路，也能辅助底部通风，进一步提升整体散热效率。内部安装空间做了分区规划，靠近电源接口的区域预留了保险座、电源开关的安装位，与核心电路板安装区之间留出了安全爬电距离，避免强电区域与弱电信号区域出现干扰；内部还预留了对应规格风扇的安装孔位，孔位直接适配带螺母的标准风扇安装尺寸，无需额外制作转接支架即可直接完成风扇固定。壳体边角全部做了圆角过渡处理，没有尖锐的直角结构，既可以避免日常操作中磕碰划伤操作人员，也能在壳体做表面处理时减少边角位置的涂层堆积问题，提升表面处理的均匀度。壳体上下盖的连接位采用隐藏式卡扣加螺丝的双重固定结构，日常维护时拆开对应螺丝即可打开上盖完成内部元件检修，卡扣结构可以在螺丝拆除后避免上盖直接掉落砸伤内部元件，装配时卡扣也能起到预定位作用，降低装配对位的难度。
