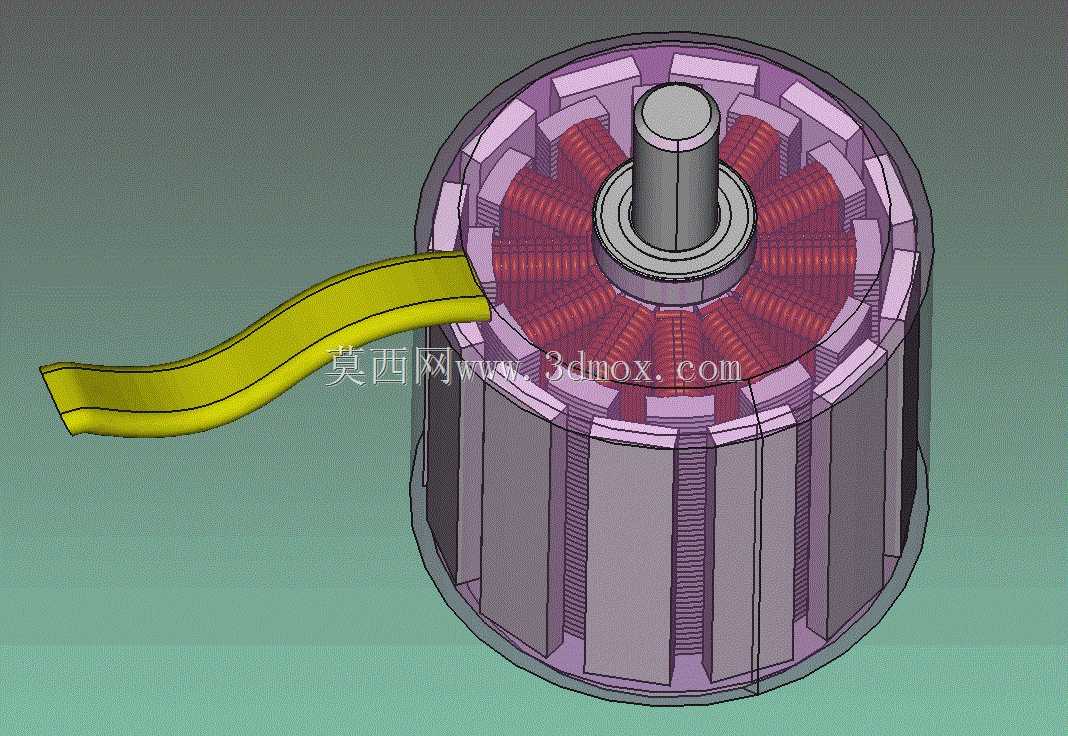

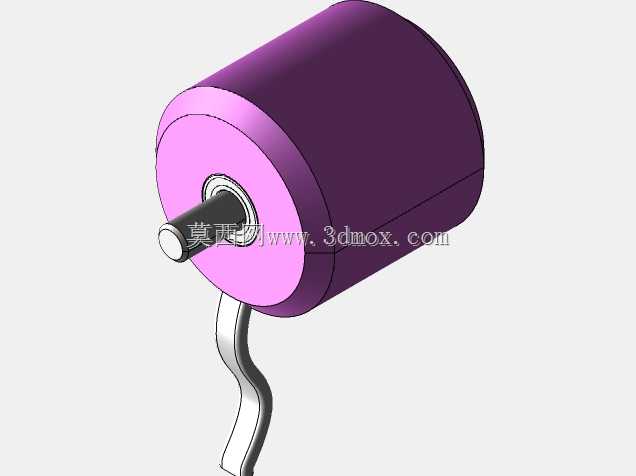

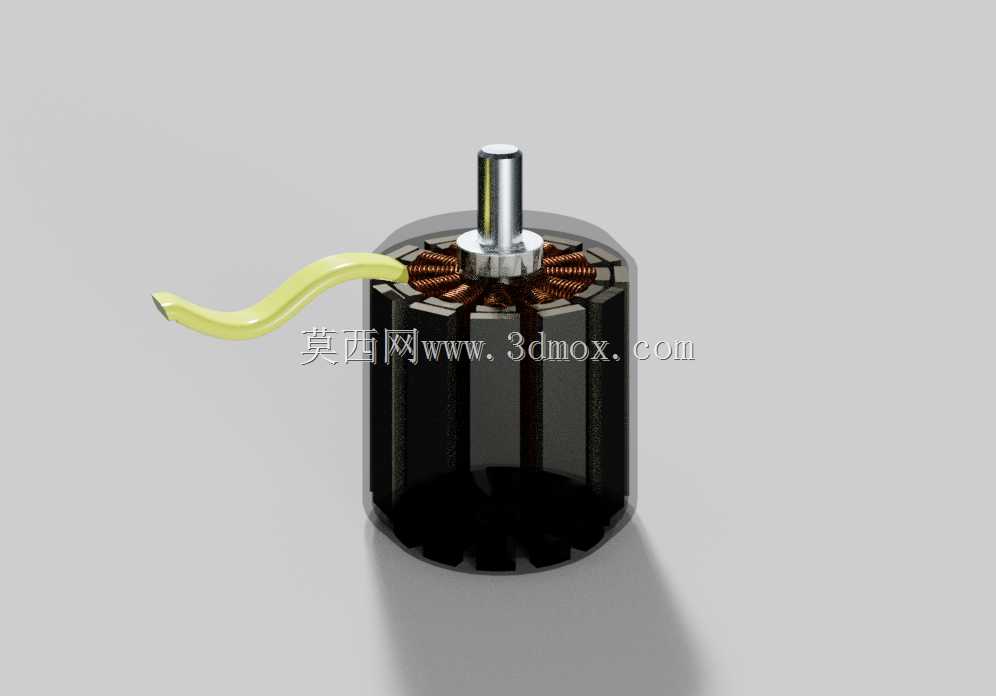

外转子无刷直流电机三维结构模型

　　这款外转子结构的无刷直流电机，常被应用在航模动力、小型电动代步工具、桌面级自动化执行端、精密伺服传动等场景中，作为核心动力输出部件，其结构设计直接决定了整套设备的动力响应效率与运行稳定性。从实际选型适配角度看，该类电机的定子绕组采用集中式绕线布局，绕组端部长度更短，铜损相对同功率内转子电机更低，配合外转子的壳体直接作为散热面，持续运行时的温升控制表现更优，适合长时间带载运行的工况。设计过程中首先要明确安装边界：输出轴的轴径公差带取h6级，适配常规的联轴器、桨夹等连接部件，轴伸长度预留足够的锁紧空间，避免安装后出现轴向窜动；定子基座的安装孔位采用圆周均布设计，可适配不同角度的安装固定需求，安装面的平面度控制在0.02mm以内，

　　保证装配后电机的同轴度，减少运行时的径向跳动。外转子壳体采用导磁钢材拉伸成型，内壁粘贴的永磁瓦采用径向充磁方式，磁极对数匹配定子槽数，设计时特意优化了气隙宽度，气隙控制在0.3-0.5mm区间，既避免气隙过小导致的转子扫膛风险，也防止气隙过大造成的磁阻上升、效率下降问题。出线端采用耐高温硅胶线从定子基座侧方引出，出线位置做了防弯折护套设计，避免设备运行过程中反复震动导致线芯断裂，护套与基座的配合处做密封处理，可适配多尘、轻度潮湿的使用场景。从结构装配逻辑来看，转子与输出轴采用过盈配合加顶丝锁紧的双重固定方式，轴承选用深沟球轴承分别布置在定子基座的上下两端，支撑转子的径向与轴向载荷，轴承位的公差配合采用基孔制过渡配合，

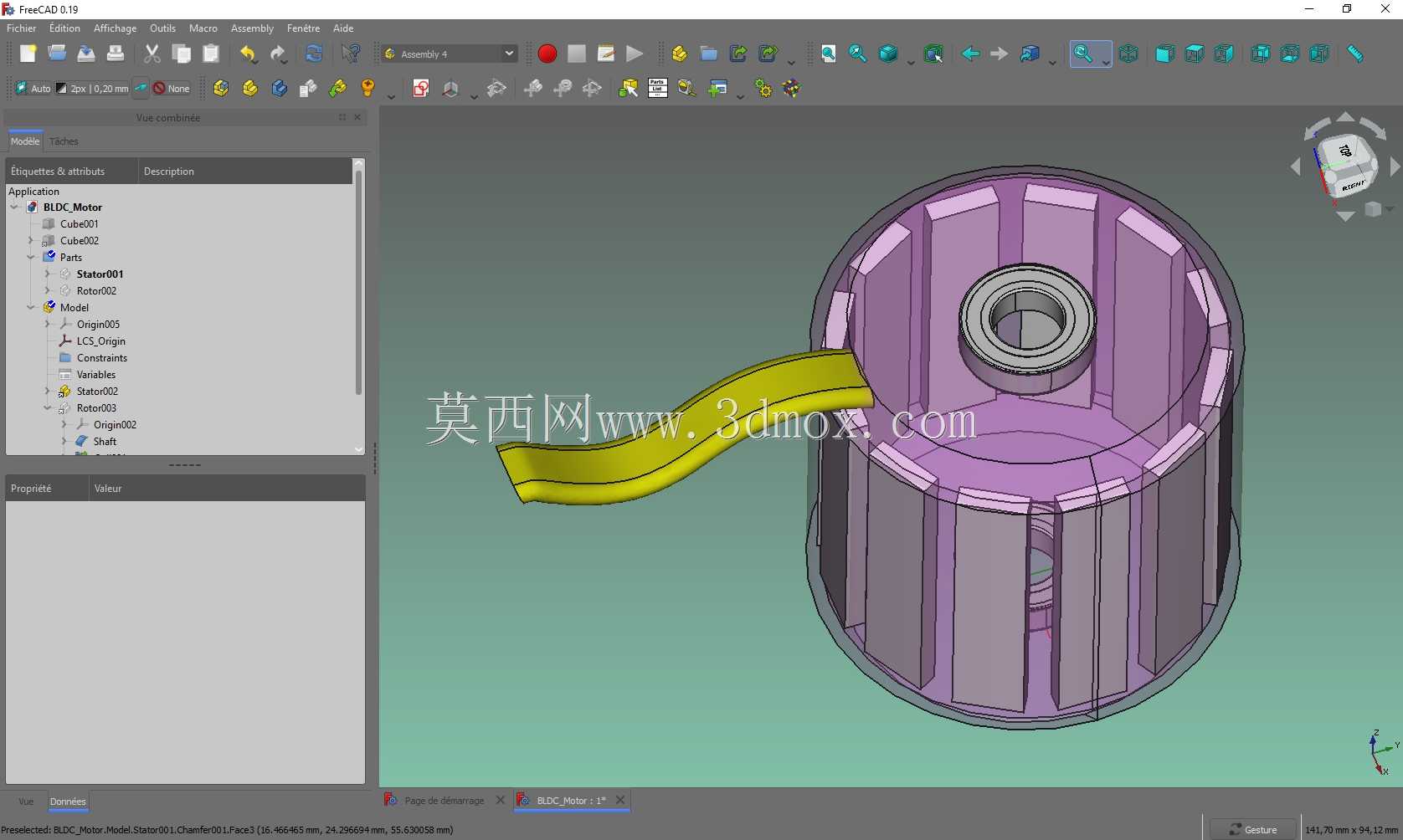

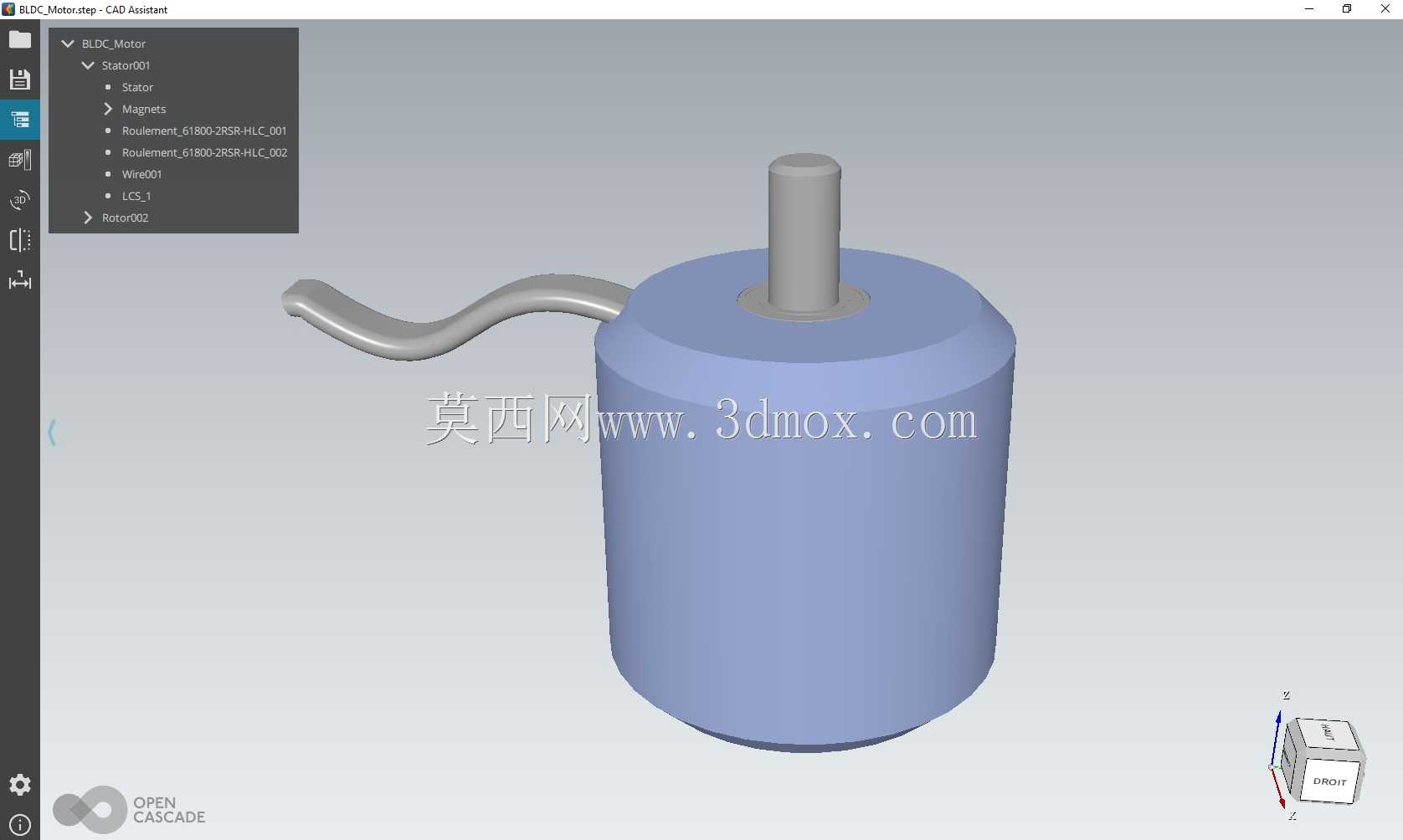

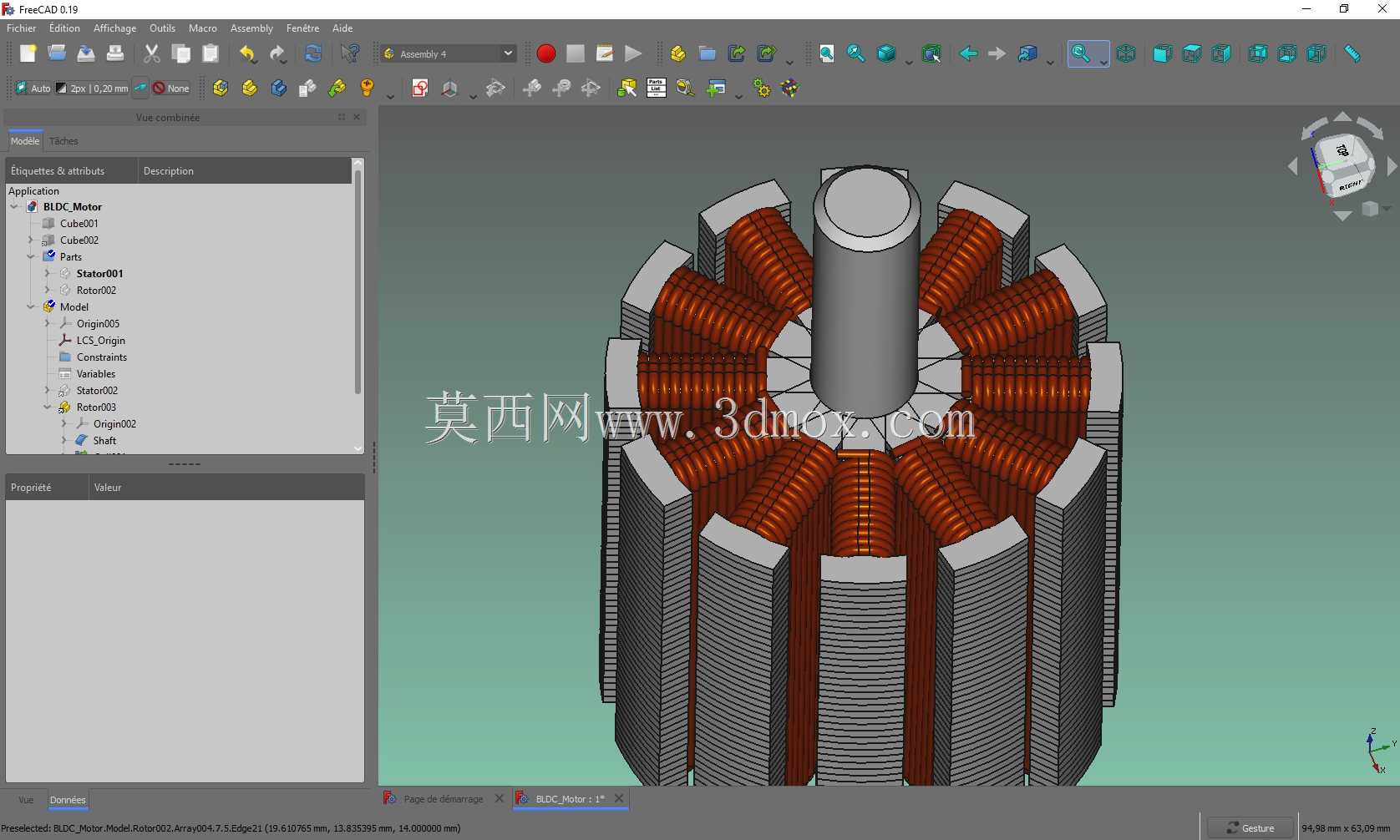

　　既保证装配便利性，也能长期运行不出现轴承外圈跑圈的问题。这类无刷电机相比传统有刷直流电机，取消了碳刷与换向器的摩擦接触结构，运行时无换向火花，电磁干扰更低，使用寿命更长，日常维护成本极低，在对运行噪音、寿命有要求的小型动力场景中适配性极强。建模过程中完整还原了绕组排布、磁钢粘贴位置、轴承安装位、出线结构等细节，可直接用于设备整体装配的干涉检查、动力匹配仿真，也可作为同类型电机改型设计的基础参考框架，调整绕组参数、磁钢规格、壳体尺寸即可快速衍生出不同功率、不同KV值的适配型号。
