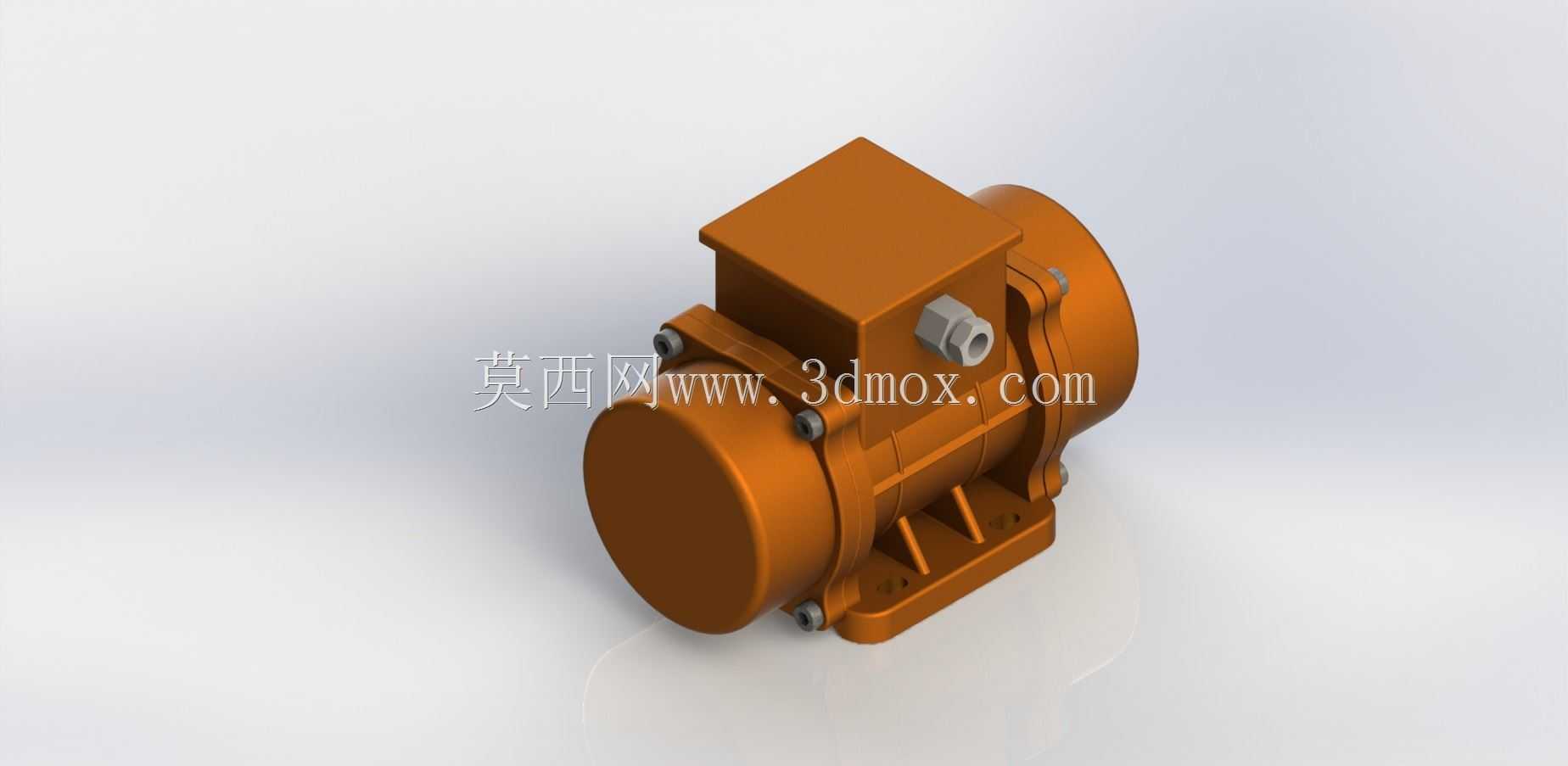

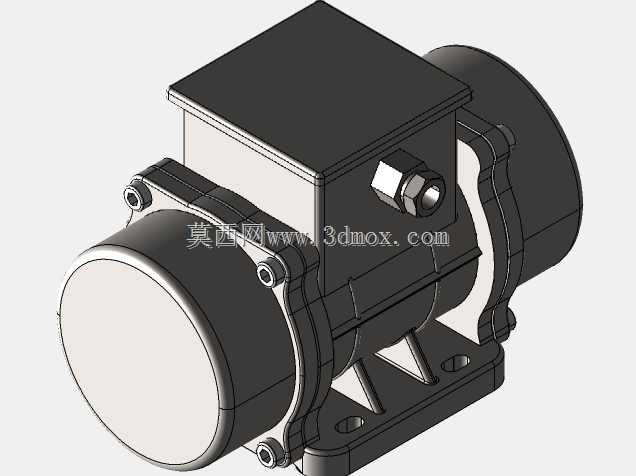

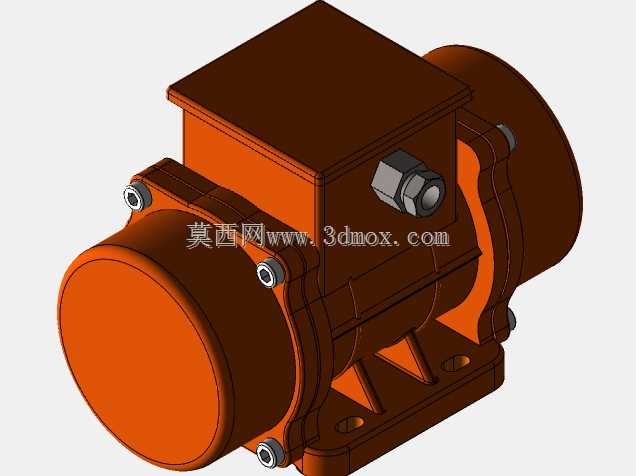

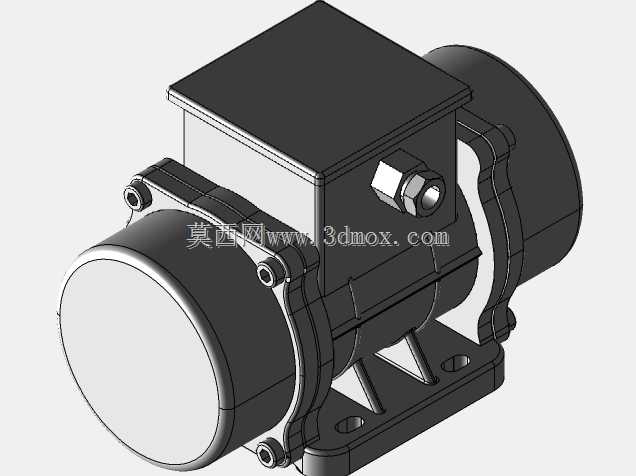

工业振动源MVE200-3振动电机结构设计

　　这款振动电机作为各类振动设备的核心激振源，广泛应用在物料筛分、料仓破拱、振动给料、振动输送、混凝土振实等工业场景中，是矿山、建材、化工、粮食加工、铸造等行业生产线上不可或缺的动力部件。不同于普通驱动电机，它的核心功能是通过内置偏心块的高速旋转产生可控的周期性激振力，带动配套设备完成指定的振动动作，偏心块的角度可根据实际工况需求调整，以此改变激振力的输出大小，适配不同负载、不同振幅要求的作业场景。从结构设计来看，整机采用卧式安装的柱形主体搭配侧置接线盒的布局，主体外壳采用一体化铸造成型，表面做了防锈涂覆处理，能适应粉尘、潮湿等多数工业车间的作业环境，接线盒采用密封结构设计，可避免作业过程中粉尘、水汽侵入接线端子造成电路故障，

　　底部的安装脚座与主体壳体一体铸造成型，脚座上预留了标准安装孔位，安装时可直接通过螺栓固定在配套设备的安装基面，无需额外加工转接支架，能有效降低现场安装的适配难度。设计过程中充分考虑了安装边界的适配性，整机的径向尺寸、轴向长度以及安装孔的孔距都匹配行业通用的安装规范，可直接替换同规格的老旧振动电机，无需对原有设备的安装基面做二次改造。两端的轴承位做了加强结构设计，能承受偏心块高速旋转带来的持续径向载荷，延长轴承的维护周期，壳体表面的散热筋结构可在设备连续运行时快速导出内部热量，避免长时间高温运行造成绕组绝缘老化。接线盒的出线口预留了标准的电缆密封接头安装位，现场布线时可直接接入配套的供电电缆，保证接线部位的防护等级。在实际选型应用中，

　　这类振动电机可根据配套设备的重量、所需振幅、振动频率来匹配对应的激振力参数，安装时需保证安装基面的平面度，紧固螺栓需加装防松垫圈，避免设备长时间振动造成螺栓松动，日常维护中只需定期检查轴承润滑状态、接线端子紧固情况即可，整体结构紧凑，占用安装空间小，能在有限的设备安装空间内完成布置，不管是安装在振动筛的侧板、料仓的仓壁，还是振动给料机的槽体底部，都能稳定输出激振力，保证设备的振动作业效果。
