C类日射强度计太阳辐照度检测传感装置

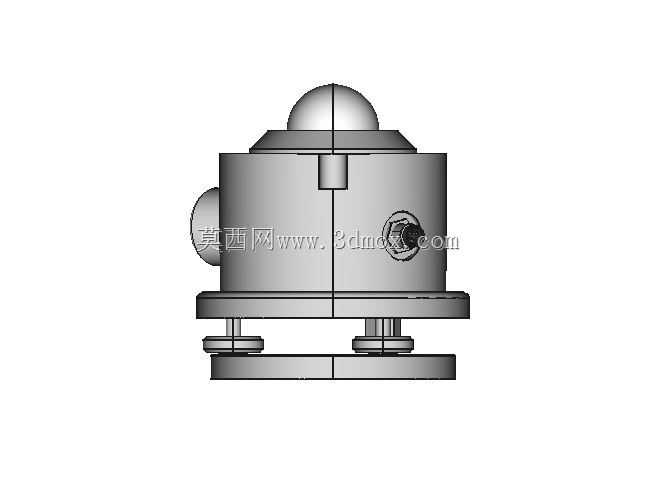

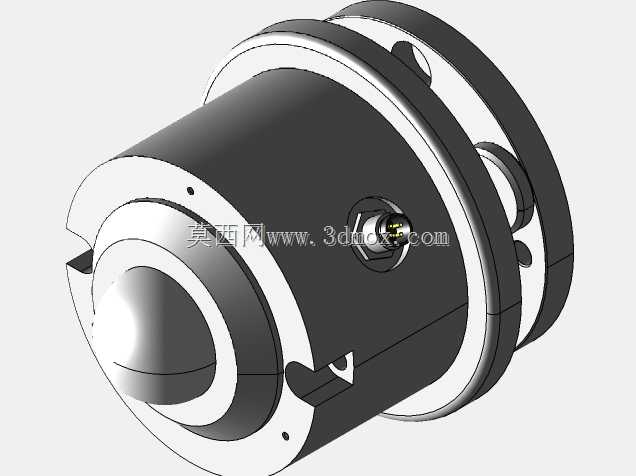

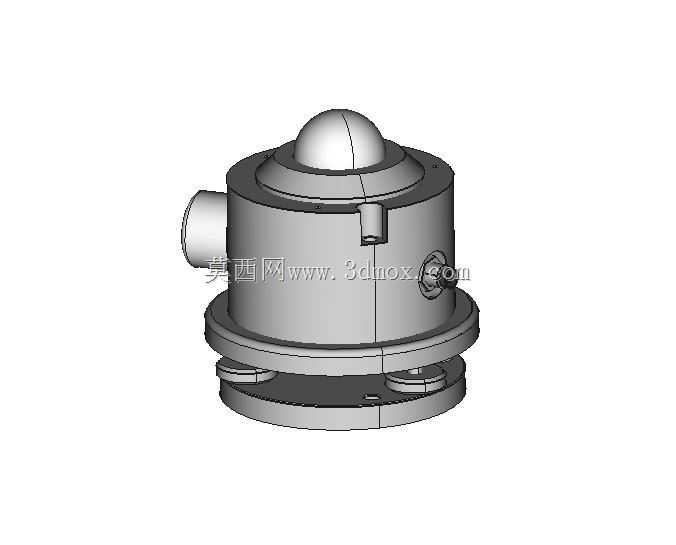

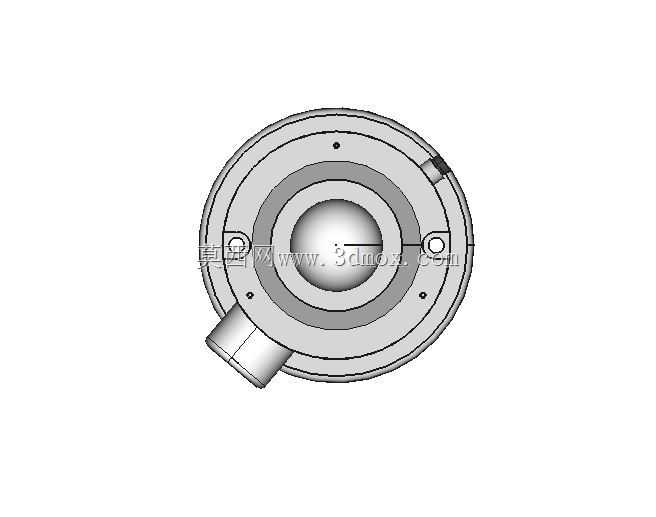

　　这款C类日射强度传感装置，主要面向地面太阳辐照度长期观测场景设计，可适配光伏电站发电量评估、建筑热工性能测试、农业气象站日照数据采集、户外材料耐候老化试验等多类工程场景，能够稳定输出水平面总日射辐照度实测数据，为系统能效核算、环境参数标定提供可靠的基础数据源。装置整体采用立式圆柱主体结构，顶部设置半球形透光罩，作为光线入射的核心窗口，半球形曲面可保证不同太阳高度角下的入射光线无额外折射偏差，透光罩与主体上盖采用压合密封结构，配合接缝处的密封槽设计，可满足户外长期使用的防尘防水要求，避免雨水、沙尘侵入内部感应元件造成测量漂移。主体侧面预留航插式接线接口，采用侧出式走线设计，可避免顶部走线积水渗漏的风险，接口旁设置定位凸台，

　　可防止接线插头旋转松脱，保证信号传输的稳定性。主体下部设置带安装孔的法兰底座，法兰盘上均布4个沉头安装孔，可直接通过螺栓固定在气象站支架、光伏组件边框配套安装平台上，安装面与主体轴线垂直度公差控制在0.1mm以内，可保证安装后感应面保持水平，降低安装倾斜带来的测量系统误差。设计过程中优先考虑户外工况的耐受性，主体外壳采用一体化车削成型结构，减少拼接缝隙，壁厚均匀设置为3mm，既保证结构强度，又可避免阳光直射造成的内部温升过快，配合内部的温度补偿结构，可降低环境温度变化对测量精度的影响。顶部感应元件与半球罩之间预留足够的空气层，可减少罩体结露对光线入射的干扰，底座与主体之间设置台阶定位结构，装配时可快速保证同轴度，

　　无需额外工装校准即可满足装配精度要求。装置整体径向尺寸控制在常规气象传感器通用安装尺寸范围内，可直接替换同类型老旧传感设备，无需重新改造安装支架，适配现有气象监测系统的安装接口标准，接线引脚定义也符合行业通用规范，可直接接入现有数据采集系统，无需额外配置转换模块。侧面的走线接口可兼容屏蔽线缆接入，能够降低户外复杂电磁环境下的信号干扰，保证长距离传输的数据稳定性，法兰底座的沉头孔设计可让螺栓安装后头部不突出底座平面，保证安装面完全贴合，避免长期户外使用后螺栓锈蚀造成的拆卸困难。
