电容式雨量探测传感装置结构设计

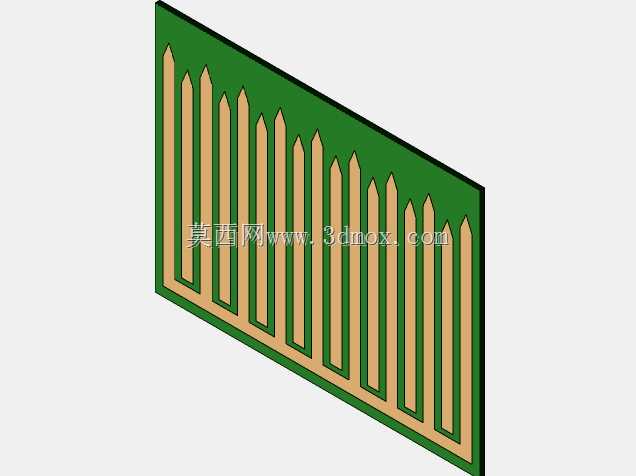

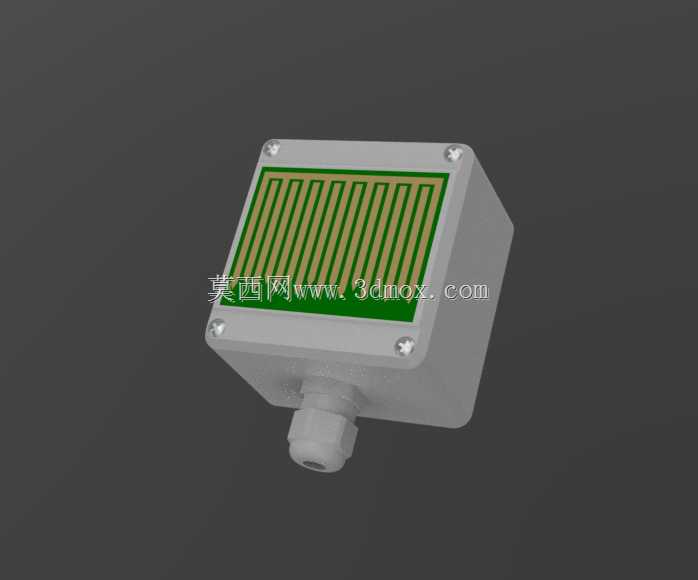

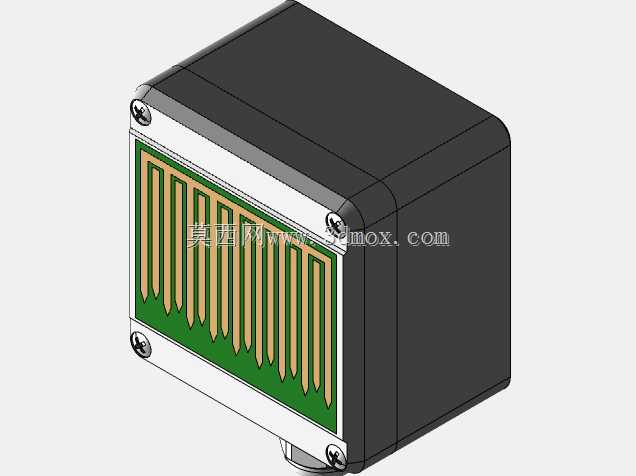

　　这款电容式雨量探测装置，核心应用场景覆盖智慧农业墒情联动、建筑智能窗控、户外光伏电站运维、路桥积水预警等多个需要降雨状态触发联动的工程领域，区别于传统翻斗式雨量计的机械计数结构，该装置采用电容感应原理，无活动机械部件，长期户外部署的抗积灰、抗冻损表现更稳定，不会因为落叶、沙尘卡滞翻斗结构导致检测失效。从结构设计思路来看，整体采用方型铸铝外壳做密封防护，感应面采用PCB覆铜做交错梳状感应极，极片间距控制在1.2mm，既保证雨滴落上后能快速触发电容值变化，又不会因为极片过窄导致积污后出现误触发，外壳四角采用十字沉头螺丝做压合密封，壳体接缝处预留2mm宽的密封胶条安装槽，配合底部的格兰头进线结构，整体防护等级可以达到IP65，

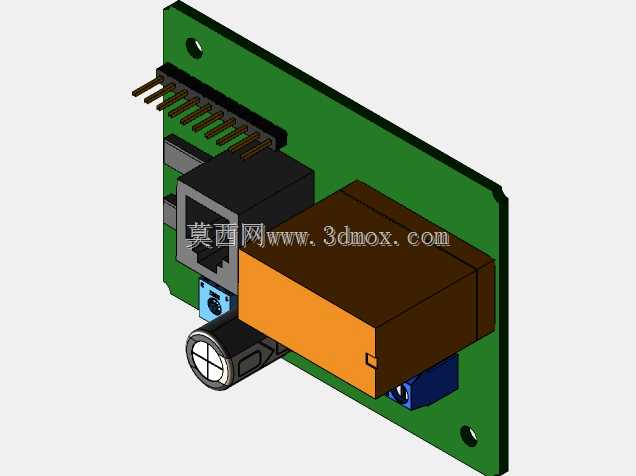

　　完全适配户外露天安装的工况要求。安装边界方面，装置整体外廓尺寸控制在65mm65mm40mm，底部出线的格兰头采用M12*1.5标准螺纹，安装时可以直接通过壳体背部的两个M4安装孔固定在墙面、支架或者设备外壳上，不需要额外做转接支架，感应面设计为略微下倾3度的安装基准，降雨停止后残留的水滴可以顺着倾斜面自然滑落，避免晴天残留水迹导致的误判。功能特性上，该装置输出开关量信号，可以直接对接继电器回路，不需要额外配置信号转换模块，当感应面累计雨滴覆盖面积超过30%时，内部电容检测电路触发阈值，输出导通信号给后端控制回路，可直接联动关窗器、灌溉电磁阀、路面积水警示灯等设备，响应延迟控制在200ms以内，能够满足快速联动的工况要求。

　　结构建模过程中，对感应极片的布线做了等宽等距处理，保证整个感应面的电容变化线性度一致，外壳的边角做了R3的圆角处理，避免户外安装时尖锐边角划伤施工人员，同时壳体壁厚均匀控制在2.5mm，兼顾散热性能与结构强度，即使在-30℃到70℃的环境温度区间内，壳体也不会因为热胀冷缩出现密封失效的问题。
