适配树莓派的工业DIN导轨安装支架结构

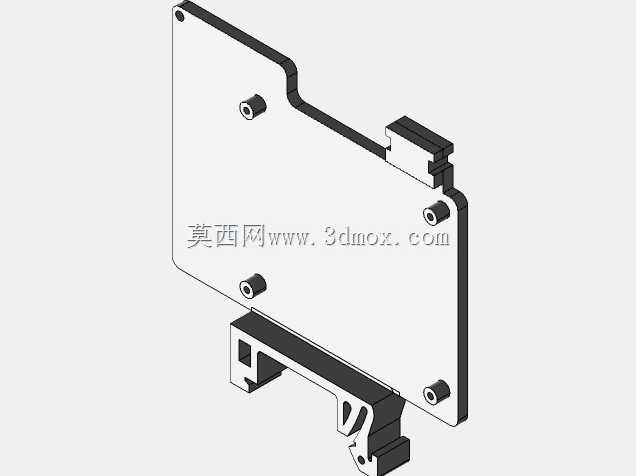

　　在工业控制柜、分布式IO采集站点、小型边缘计算节点的部署场景中，DIN导轨是柜内元器件安装的通用标准载体，绝大多数工控器件都采用卡扣式结构卡装在35mm标准DIN导轨上，而树莓派这类消费级嵌入式开发板本身没有配套的导轨安装结构，直接放置在柜内既无法固定，也容易受柜内走线拉扯、设备振动影响出现接口松动、接触不良的问题，这款DIN导轨安装支架正是为解决这类嵌入式板件的工业柜内安装需求设计的。从结构设计来看，支架主体采用平板式承载结构，板面预留了四个对应树莓派安装孔位的铜柱固定位，安装时可以通过尼龙柱或者铜螺柱将开发板牢牢固定在支架承载面上，板面与开发板之间预留了足够的间隙，既可以避免板件背面焊点与金属支架直接接触造成短路，

　　也能给板件背面的散热留出空气流通的空间，不会影响开发板本身的散热效率。支架下部的导轨卡扣结构完全适配标准35mmDIN导轨的安装尺寸，卡扣的弹性卡爪设计可以实现单手卡装，安装时只需要将卡扣上侧挂住导轨上沿，下侧按压即可卡入导轨，拆卸时用一字螺丝刀撬动卡扣下方的解锁位即可轻松取下，不需要额外的紧固件，完全符合工控柜内器件的快装快拆需求。支架侧边做了折边加强结构，在板材厚度有限的情况下提升了整体结构刚度，即使在有持续振动的工业现场，也不会出现支架变形导致板件松脱的问题，安装后板件与导轨平面保持平行，不会额外占用柜内的纵深空间，适配绝大多数控制柜的内部安装空间边界。在实际选型使用中，这款支架不仅可以适配树莓派，

　　只要安装孔位匹配的小型嵌入式板卡、串口转换模块、小型通讯网关都可以通过这个支架实现DIN导轨安装，解决了非工控标准器件在工业柜内的安装固定难题，结构设计上没有多余的冗余特征，所有的折弯、开孔、卡扣结构都服务于安装固定的核心功能，没有多余的装饰性结构，完全符合工业零部件的设计逻辑，建模时的装配间隙预留也充分考虑了实际加工的公差范围，卡扣的弹性变形量经过校核，既不会因为卡接过紧导致安装困难，也不会因为间隙过大出现卡装后松动晃动的问题。
