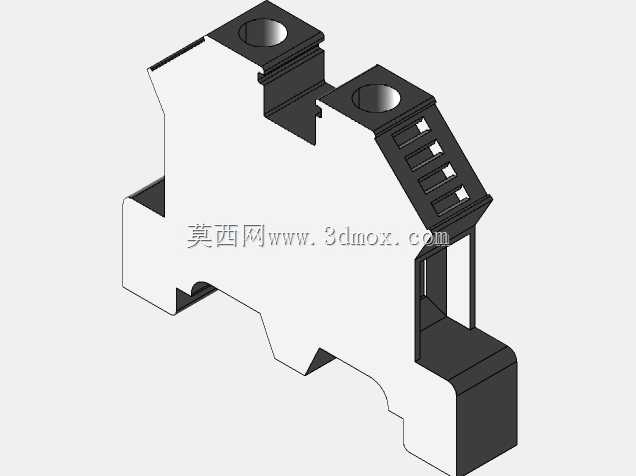

导轨式接线端子连接固定夹结构

　　这款卡接式固定夹主要应用于低压电气柜、工业控制盘、分布式IO模块组的接线端子排装配场景，是端子排与标准DIN导轨之间的核心连接固定部件，在成套电气装配、设备电控系统集成、现场配电改造项目中承担端子单元的定位、锁固与防窜动作用。实际装配场景中，这类夹件需要适配行业通用的35mm宽度钢制安装导轨，夹体下部的卡接槽与导轨的卷边轮廓完全贴合，无需额外打孔或焊接固定，装配时只需将夹件斜向卡入导轨上沿，按压下部即可完成锁止，拆卸时用一字螺丝刀撬动夹体下部的解锁翘边即可快速取下，单人单工具即可完成整排端子的拆装调整，能大幅缩短电控柜的装配布线周期。从功能特性来看，夹体上部设置的两个带沉台的安装孔，用于对应接线端子基座的固定柱，

　　孔位的沉台设计可以让固定螺丝的头部完全没入夹件表面，不会突出干涉相邻端子的插拔操作，也避免螺丝头部积灰或意外触碰导致的短路风险；夹体侧面的多格卡槽结构，是用于嵌入端子的标识条卡位，装配后标识条可以与夹件表面齐平，不会因为设备运输过程中的振动出现标识条脱落、移位的问题，方便后期运维时快速识别回路编号。设计过程中，夹件的壁厚做了差异化处理，卡接导轨的受力部位壁厚比非受力区域厚1.2mm，既保证了卡接后的夹持力，避免端子排在大电流接线拉扯、设备长期振动工况下出现导轨上滑移、脱落的问题，又尽可能控制了夹件的整体重量，减少整排端子装配后对导轨的负载压力。夹体的外形轮廓做了多处倒角处理，所有外露棱边都做了R0.8的圆角过渡，

　　一方面是注塑成型时便于脱模，减少成型后的飞边打磨工作量，另一方面也避免装配工人布线操作时被锐边划伤。安装边界方面，这款夹件的整体宽度与单极接线端子的宽度完全匹配，装配后不会超出端子基座的侧面轮廓，多组端子并排安装时，相邻夹件之间可以完全贴合，不会出现间隙导致的端子排歪斜问题；夹件的总高度控制在与端子基座下部齐平的位置，不会突出到导轨下方的布线空间，避免干扰柜内下部的走线槽布置，也不会因为夹件突出导致柜内安全电气间隙不足。实际工况验证中，这类夹件需要适配-25℃到70℃的工作环境温度，材料选用添加了抗老化剂的阻燃尼龙材质，卡接部位的弹性变形量控制在15%以内，经过上千次拆装后，卡接力的衰减率不超过10%，

　　完全满足工业电控设备十年以上的使用周期要求。夹体侧面的阶梯式加强筋结构，顺着夹件的受力方向布置，在螺丝锁紧、导轨卡接的受力点位置，加强筋的高度做了渐变处理，既提升了夹件整体的抗扭强度，避免螺丝锁紧时夹件出现开裂变形，又不会因为加强筋过高导致与相邻端子的侧壁产生干涉。在多片端子拼接的场景中，夹件的端面设置了微小的定位凸点，与相邻夹件端面对应的凹槽配合，整排端子装配后可以形成一个稳定的整体，即使在设备运输过程中出现剧烈颠簸，端子排也不会出现错位、散排的问题，不需要现场运维人员重新整理端子排的排布。
