往复式动力设备活塞连杆组件结构

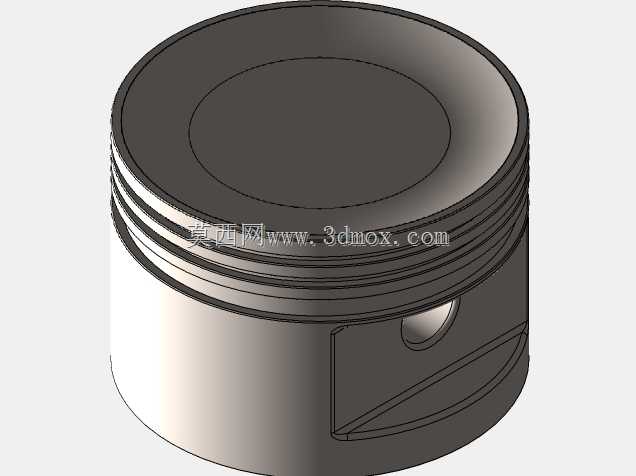

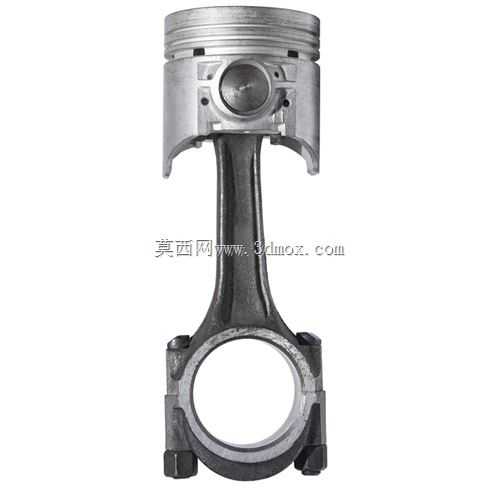

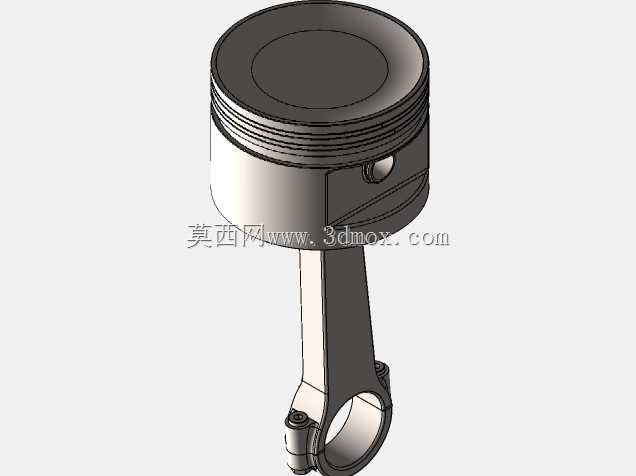

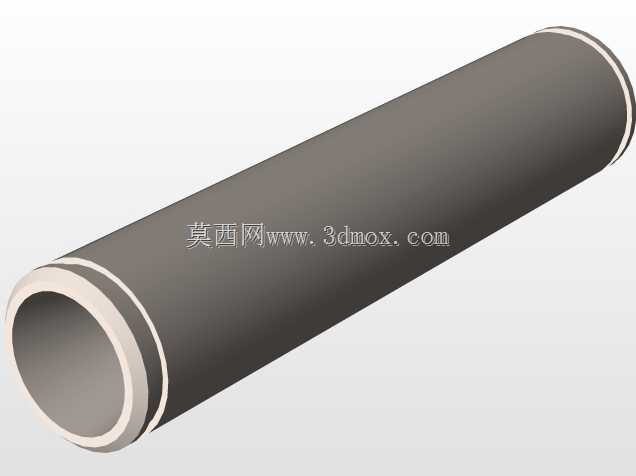

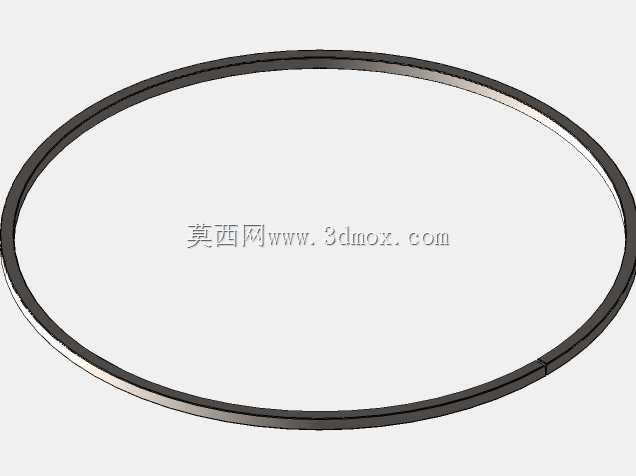

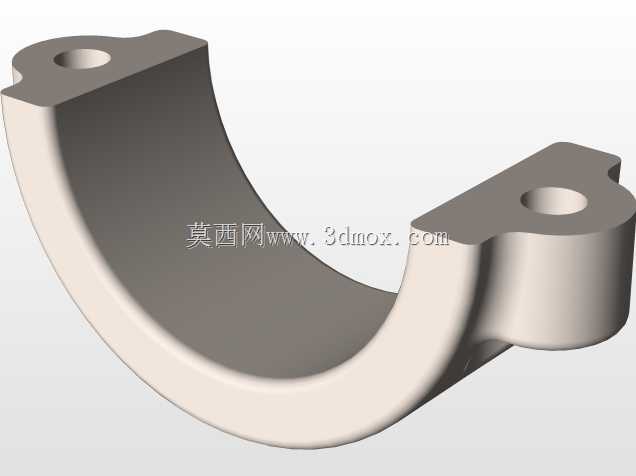

　　这套活塞连杆组件，是往复式动力、流体输送类设备里的核心运动部件，常见于小排量通用汽油机、微型往复气泵、低压气体压缩机的缸体内部，直接决定设备的压缩效率与运行稳定性。从结构设计来看，活塞头部预留了多道环槽，用来安装气环与油环，气环负责密封缸内压缩介质，避免做功或压缩行程中介质从活塞与缸壁的间隙泄漏，油环则负责刮除缸壁多余润滑油，防止润滑油窜入压缩腔影响介质纯度。活塞销孔采用浮动式设计基准，销孔与活塞销的配合间隙控制在微米级，既保证连杆摆动时的灵活性，又避免间隙过大产生敲击异响。连杆部分采用变截面工字型结构，在满足往复运动强度要求的前提下尽可能降低运动件质量，减少曲轴旋转时的往复惯性力，连杆大端做了剖分设计，配套轴瓦安装位，

　　能直接与曲轴曲柄销配合，小端则通过活塞销与活塞连接，两端的润滑油道预留位置，能保证运动过程中摩擦副得到持续润滑。在安装边界上，活塞外径与对应缸筒内径采用基孔制间隙配合，活塞顶部的凹坑造型匹配对应燃烧室的压缩比设计，安装时需要注意活塞环的开口错位角度，避免各环开口对齐导致密封失效。实际工况中，这个部件要承受缸内交变的压力冲击，同时在曲轴带动下做高速往复直线运动，因此设计时对活塞的热膨胀量做了预先补偿，常温下活塞裙部设计为微椭圆形态，工作温度升高后裙部膨胀趋近正圆，保证全工况下与缸壁的配合间隙均匀，不会出现拉缸或卡滞问题。很多做通用动力设备改型、微型压缩机设计的工程师，在做初期方案验证时，会参考这类成熟结构的尺寸比例，调整活塞行程、连杆长度的匹配关系，平衡设备的输出扭矩与运行转速，避免运动件干涉。
