往复式动力设备十字头组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:449429
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计
  • 往复式动力设备十字头组件结构设计

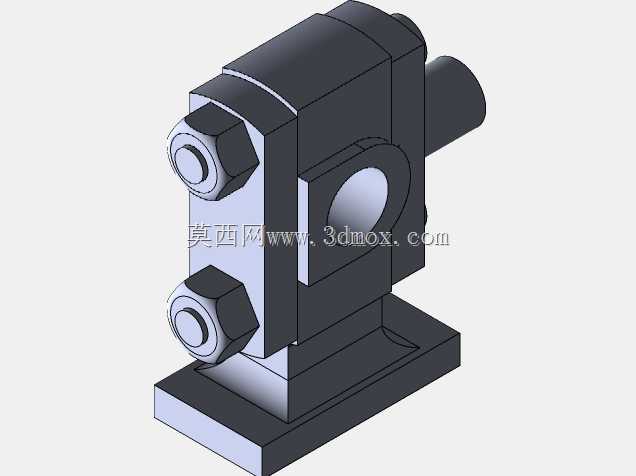

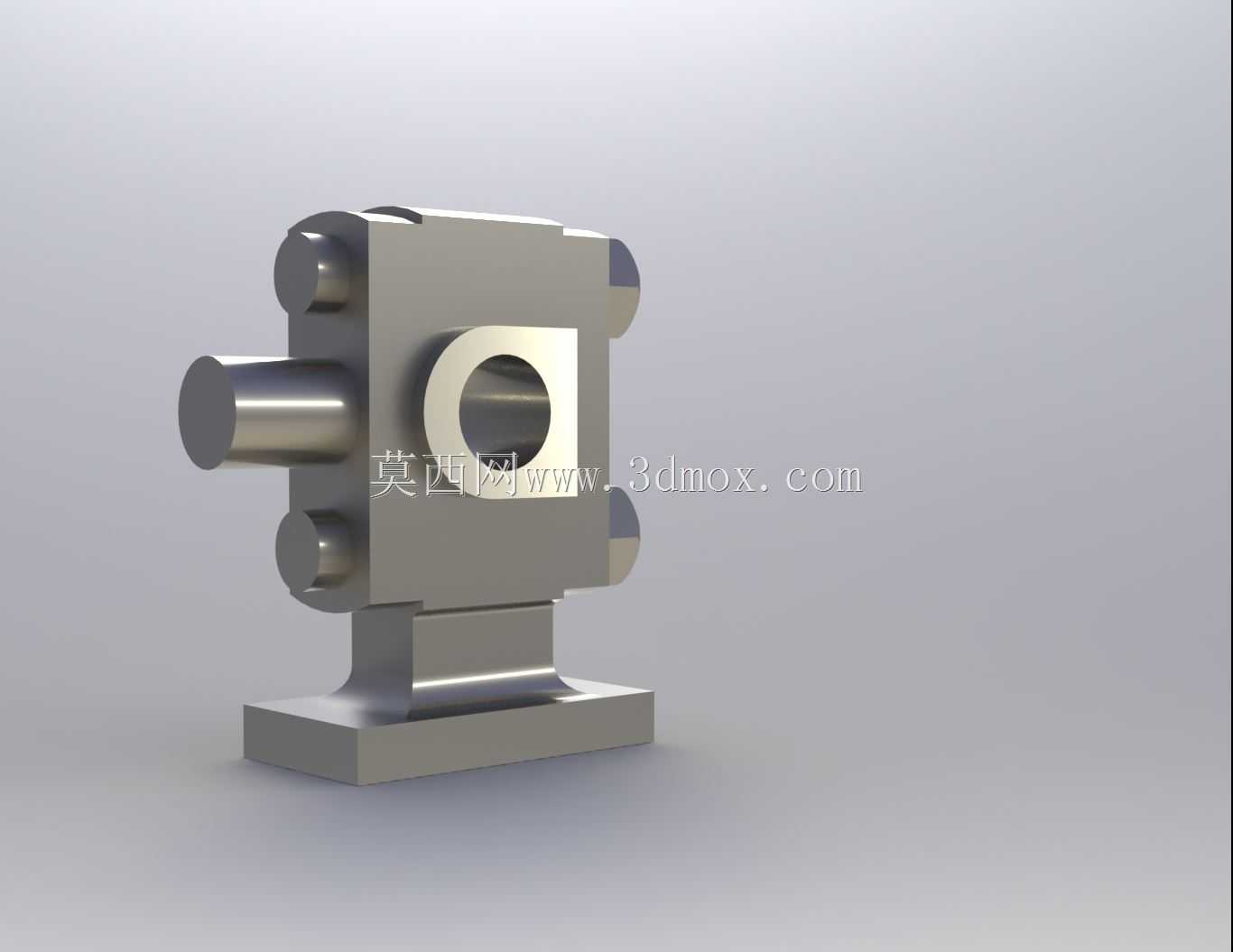

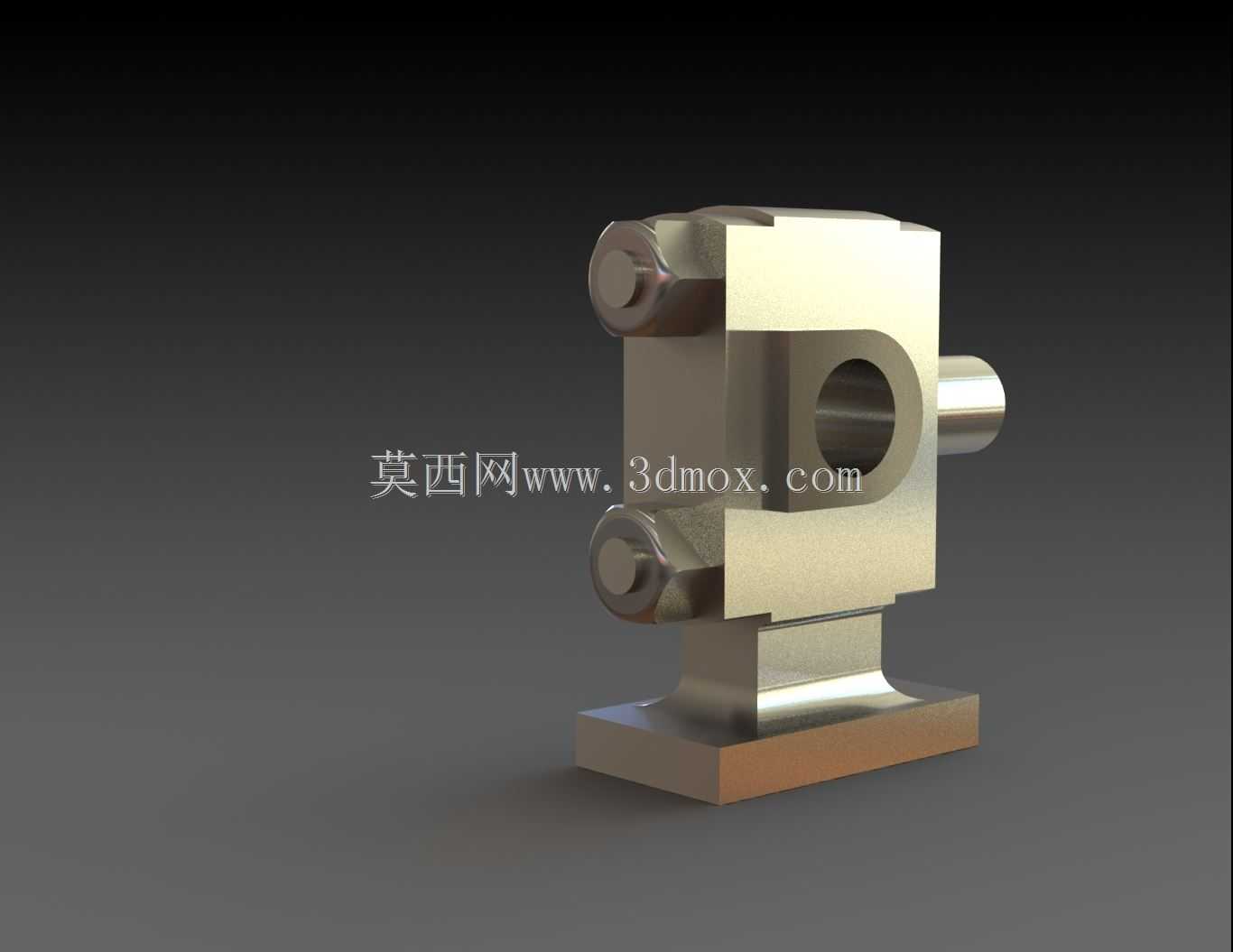

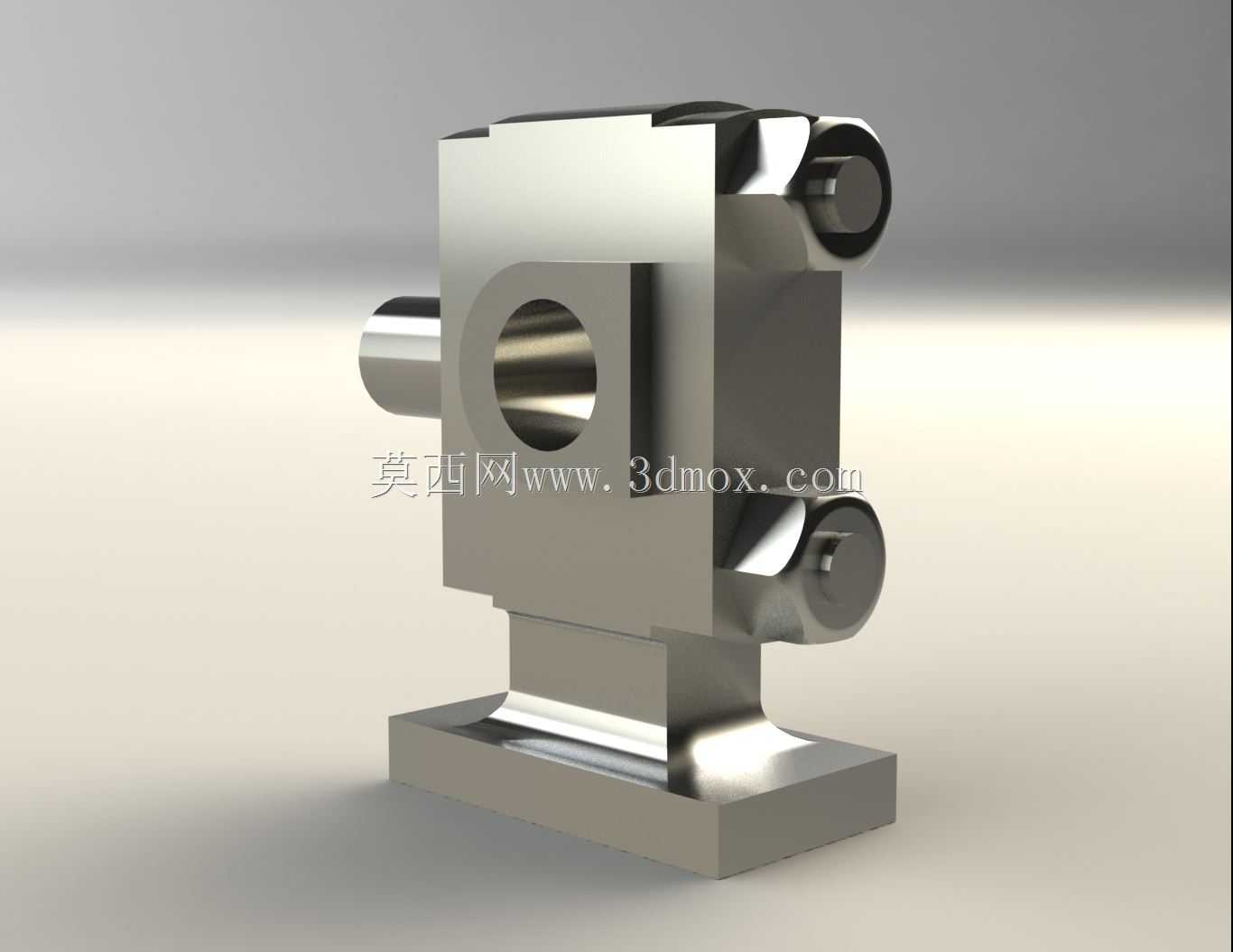

  在往复式发动机、往复式压缩机这类依靠曲柄滑块机构实现动力转换的设备中,十字头是连接连杆与活塞、完成运动形式转换的核心中间部件,其结构设计直接决定了整机运行的稳定性与活塞组件的使用寿命。很多小缸径长冲程机型如果直接将活塞与连杆铰接,连杆摆动产生的侧向力会直接作用在活塞与气缸壁的接触面上,不仅会造成缸壁偏磨、密封件过早失效,还会在冲程换向时产生撞击异响,严重时甚至会出现活塞卡滞、连杆运动干涉的故障,十字头的设置正是为了隔离这部分侧向力,将连杆的摆动运动转化为沿气缸轴线方向的纯往复直线运动。

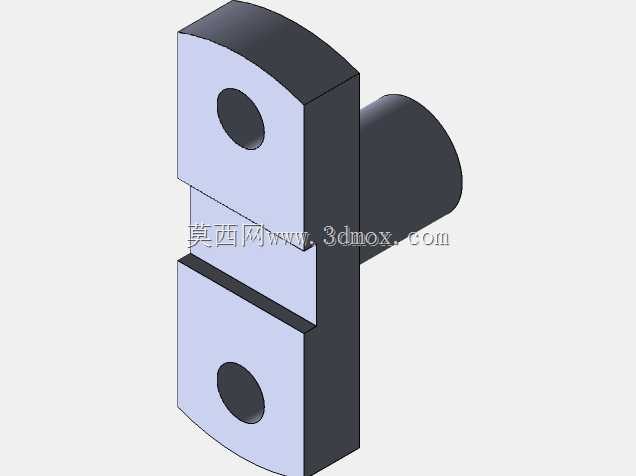

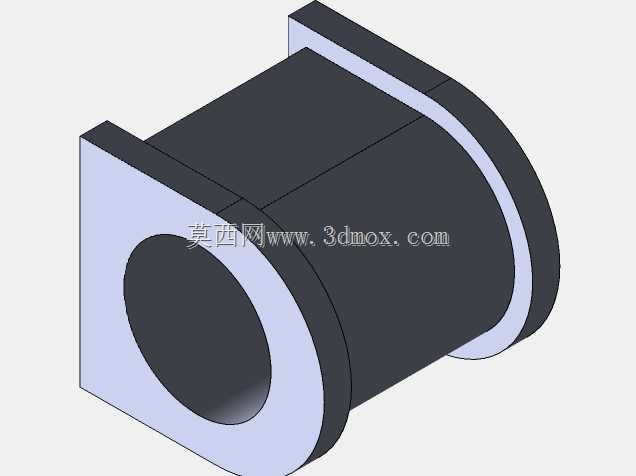

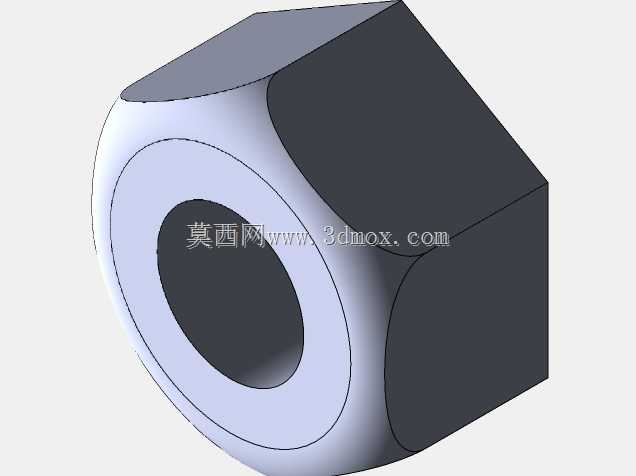

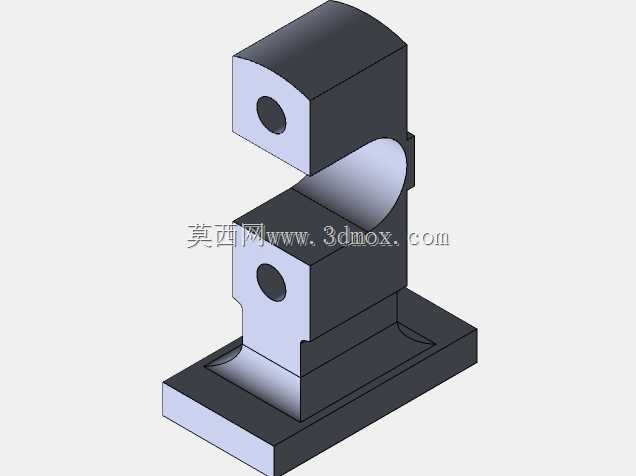

  从结构设计逻辑来看,该十字头采用整体式铸钢基体搭配两侧对称销轴的连接形式,中部开设的贯穿销轴孔用于与连杆小头端铰接,孔位加工精度控制在IT7级,配合铜套衬套降低铰接副的磨损速率,两侧伸出的圆柱轴颈与十字头滑道采用间隙配合,配合间隙控制在0.08-0.12mm,既保证往复运动时的导向精度,又预留了热膨胀余量,避免运行温升后出现抱轴故障。底部的安装基座用于连接活塞杆端部,采用止口定位加螺栓锁紧的固定形式,止口与活塞杆的配合面粗糙度控制在Ra1.6以下,保证连接同轴度,避免活塞杆运行时出现径向跳动。

  实际选型应用时,需要重点核对十字头的安装边界尺寸:两侧导向轴颈的中心距要与设备滑道的开档尺寸匹配,中部铰接孔的直径要与连杆小头轴径适配,底部基座的连接螺孔位置要与活塞杆端法兰孔位完全对应,同时要核算十字头的整体长度,确保活塞运行到上下止点时,十字头不会与滑道端部的密封结构、曲柄箱的避让空间发生运动干涉。设计过程中还对十字头的受力面做了强化处理,两侧导向轴颈的表面做了淬火处理,硬度达到HRC45-50,提升滑动摩擦面的耐磨性能,基体内部做了轻量化减重设计,在保证结构强度满足最大爆发压力冲击的前提下,尽可能降低往复运动件的质量,减少曲柄机构运行时的惯性载荷,降低整机振动水平。

  这类十字头组件的导向间隙需要在设备装配时严格调整,间隙过大会造成往复运动时的横向冲击,间隙过小则会出现润滑不良、摩擦温升过高的问题,滑道接触面采用压力润滑方式,润滑油通过机体油道进入十字头滑道表面,形成稳定油膜降低摩擦阻力,铰接销轴位置设置了独立的润滑油路,保证摆动副的持续润滑,避免干磨造成销轴烧蚀。
