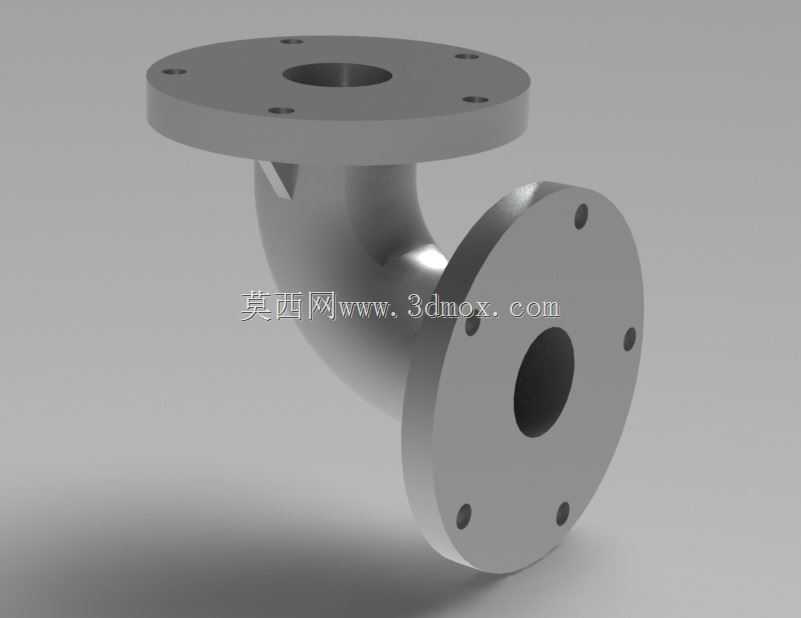

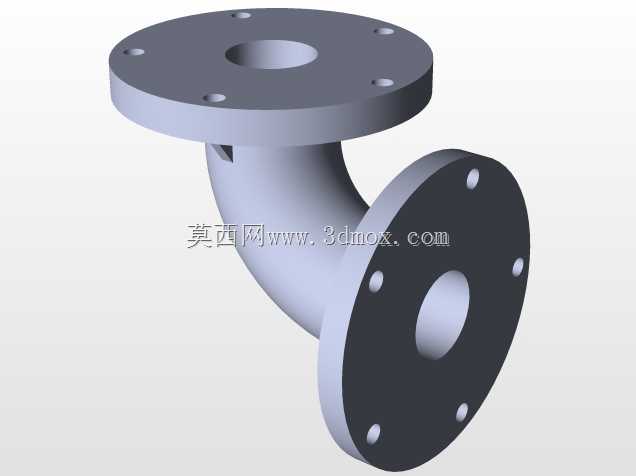

双法兰90度异径弯头管道连接件

　　在流体输送管路系统的布局设计中，受安装空间限制、管路走向调整、不同管径管路对接的需求影响，90度转向类管件是管路排布中使用频率极高的连接件，这款双法兰结构的异径弯头，正是针对这类工程场景设计的管路转向部件。从实际应用场景来看，这类弯头常出现在化工流体输送、市政给排水、暖通循环水、工业设备液压管路、小型生产装置的工艺管线中，尤其适合安装空间局促，同时需要完成管路90度转向加管径切换的位置，省去了单独加装异径管的工序，减少管路接口数量，也就降低了流体泄漏的潜在风险点。从功能特性上看，这款弯头采用两端法兰连接结构，相比螺纹连接、焊接连接的弯头，法兰连接的形式更便于后期管路拆装维护，不需要对管路进行切割或动火作业，

　　日常检修更换密封垫片即可完成维护操作；异径的结构设计，可直接对接两种不同通径的管道，在管路需要变径转向的位置，无需额外搭配异径接头，减少了管路的整体安装节点，降低管路系统的流阻损失。设计思路上，这款弯头的弯曲段采用平滑圆弧过渡，没有直角转折结构，流体在转向过程中不会形成明显的涡流区，能有效降低流体输送过程中的压力损失，同时减少流体中固体杂质在弯头位置的淤积，也能降低高速流体对弯头内壁的长期冲刷磨损，延长管件的实际使用寿命。两端的法兰盘均采用标准螺栓孔布局，法兰端面的密封面为平面结构，适配常规的橡胶、石棉或金属缠绕密封垫片，安装时只需保证两端法兰与对接管路法兰同轴，按对角顺序逐步拧紧连接螺栓，即可保证连接位置的密封性能。

　　从安装边界来看，弯头两端法兰的端面分别朝向垂直的两个方向，安装前需要确认两端对接管路的中心距与弯头的轴向尺寸匹配，法兰盘上的螺栓孔位置需要与对接法兰的孔位对齐，避免强行扭拉螺栓造成法兰密封面受力不均出现渗漏；弯头的弯曲段外侧需要预留足够的安装操作空间，方便后期对法兰连接螺栓进行紧固操作，同时要避免弯头位置承受额外的管路轴向载荷，必要时需要在相邻管段加装管路支架，分担管件承受的管路重量，防止长期受力导致法兰密封面变形失效。这类管件在建模过程中，需要重点保证法兰螺栓孔的位置度、弯曲段的壁厚均匀性，以及两端法兰端面与对应管路轴线的垂直度，避免实际安装时出现对接错位、密封不严的问题。
