水泥磨用链式斗提牵引链条结构设计

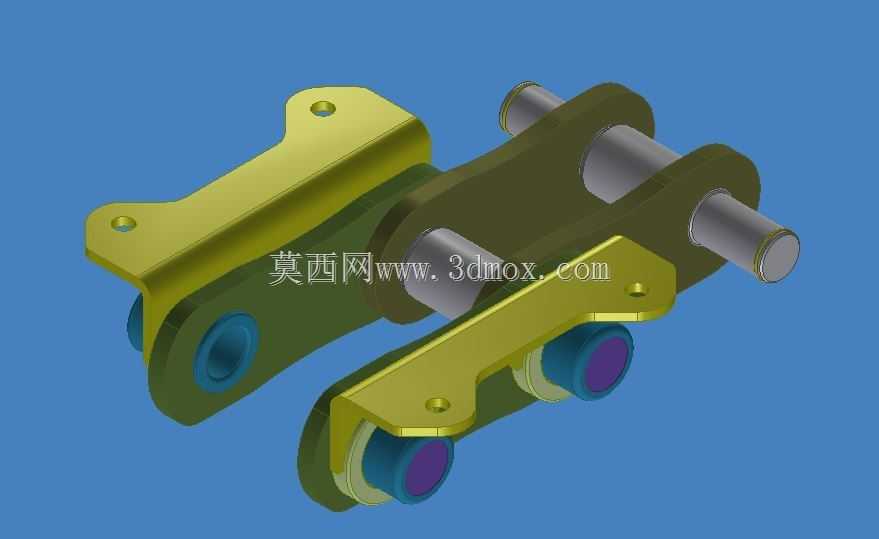

　　在水泥生产的粉磨工段，出磨水泥、入磨熟料与混合材的垂直输送环节，链式斗式提升机是承担大高度、大载荷连续输送的核心设备，而本次呈现的牵引链条组件，正是这类斗提机实现动力传递、料斗挂载的核心受力构件。不同于普通输送链条，应用在水泥磨工况下的斗提链条需要长期承受磨蚀性物料的冲刷、交变载荷的冲击，以及运行过程中持续的张紧拉力，因此在结构设计上做了针对性的适配。从结构细节来看，该链条采用内外链板交错铰接的经典结构，外链板为带料斗安装位的异形折弯结构，两个预留的安装孔位直接对应料斗背部的连接螺栓位，省去了额外的挂载附件，减少了装配环节的连接间隙，避免长期运行中连接螺栓受冲击松动的问题；内链板为平直承载结构，与套筒、销轴采用过盈压装配合，

　　保证铰接部位的连接强度，销轴两端伸出内链板的部分作为滚轮的安装轴，滚轮内嵌耐磨衬套，与提升机壳体内部的导轨配合，将链条运行过程中的滑动摩擦转化为滚动摩擦，大幅降低运行阻力与链板的磨损速率。在实际应用场景中，这类链条通常成对布置在提升机壳体内部，沿壳体高度方向形成闭合环路，下部张紧装置提供恒定的张紧力，上部头轮带动链轮与链条啮合，驱动整个环路循环运转，每个外链板上固定的料斗随链条上升过程中舀取下部进料段的水泥物料，运行至上部头轮位置时沿卸料轨迹完成物料卸出，整个输送过程全封闭，避免水泥粉料外溢造成的现场扬尘问题。设计过程中，首先需要匹配对应提升机的额定输送量与提升高度，确定链条的破断载荷安全系数，

　　针对水泥磨工段物料温度可能达到80-120℃的工况，链板材料选用合金结构钢调质处理，表面做淬火硬化处理，硬度控制在HRC45-50区间，既保证芯部的韧性承受冲击载荷，又让表面具备足够的耐磨性抵御物料冲刷；滚轮部分采用耐磨铸铁与橡胶密封组合结构，内置润滑脂腔，避免水泥细粉进入铰接部位造成磨粒磨损，延长链条的整体检修周期。从安装边界来看，该链条的单节节距需要与配套头轮、尾轮的链轮齿距完全匹配，外链板的安装孔位中心距需要与配套料斗的背部安装孔位公差控制在±0.1mm以内，避免安装时出现强制装配造成的附加应力；滚轮的外圆直径需要与壳体内导轨的间距匹配，保证两侧滚轮与导轨的间隙在2-3mm之间，既不会因为间隙过小造成运行卡滞，

　　也不会因为间隙过大导致链条运行过程中出现横向摆动，造成料斗刮蹭壳体的问题。在实际选型匹配时，还需要根据提升高度计算整条链条的总重量，结合料斗与物料的总重量核算销轴的剪切强度，保证在满载启动、突然制动的极端工况下，销轴不会出现剪切断裂；铰接部位的间隙控制在0.2-0.3mm之间，保证链条在绕经头轮、尾轮时能够灵活弯折，不会出现卡链问题。不同于皮带式提升机的牵引构件，这种金属链条结构不受物料温度限制，也不会出现皮带打滑、跑偏的问题，在大高度、重载荷、磨蚀性物料的垂直输送场景中具备更高的运行可靠性，尤其适合水泥磨、矿渣粉磨这类工况恶劣的生产环节，日常维护中只需要定期检查张紧行程、滚轮磨损情况与链板铰接间隙，就可以保证设备长期稳定运行。
