商用设备配套滑动门总成结构设计

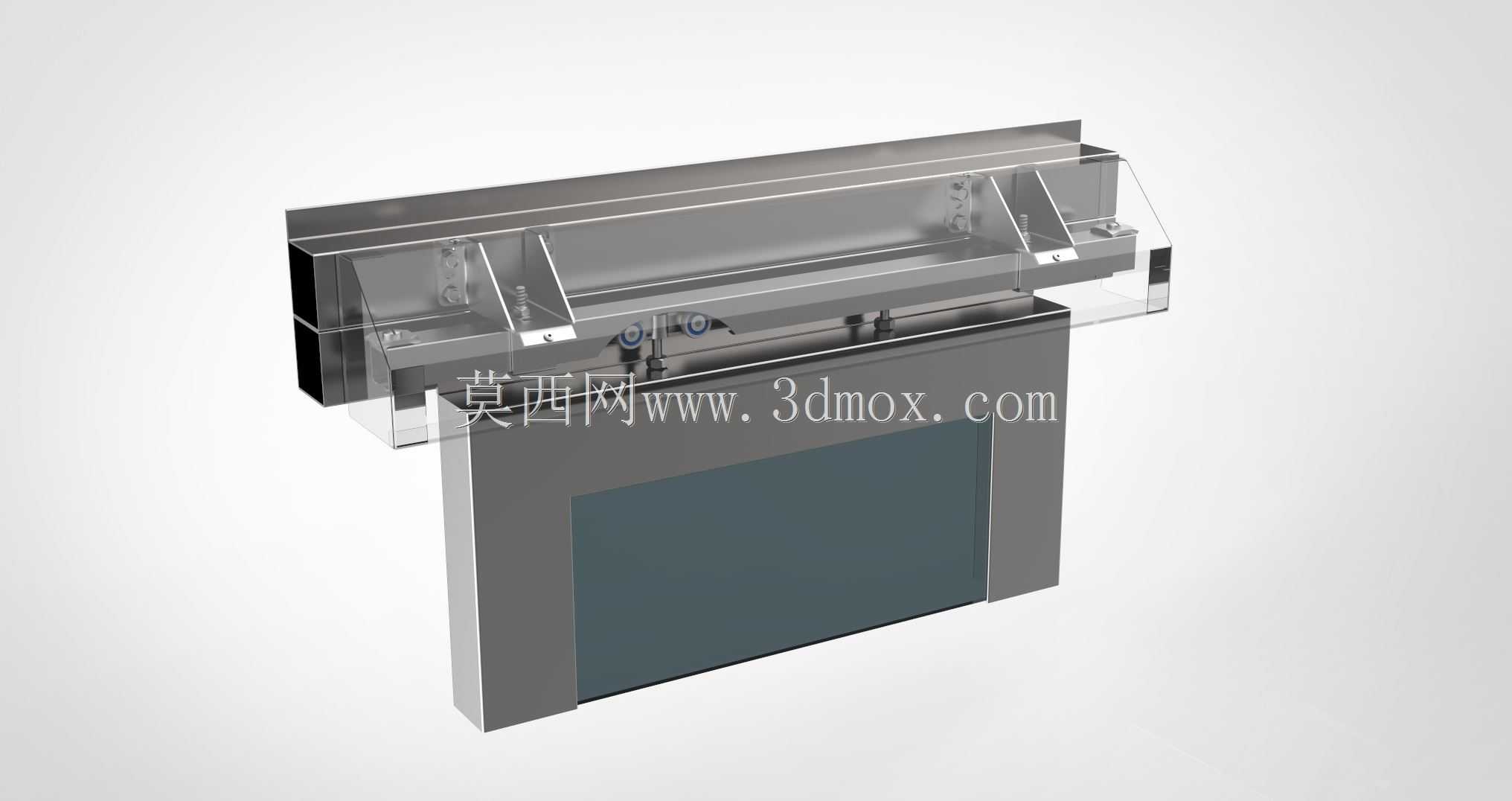

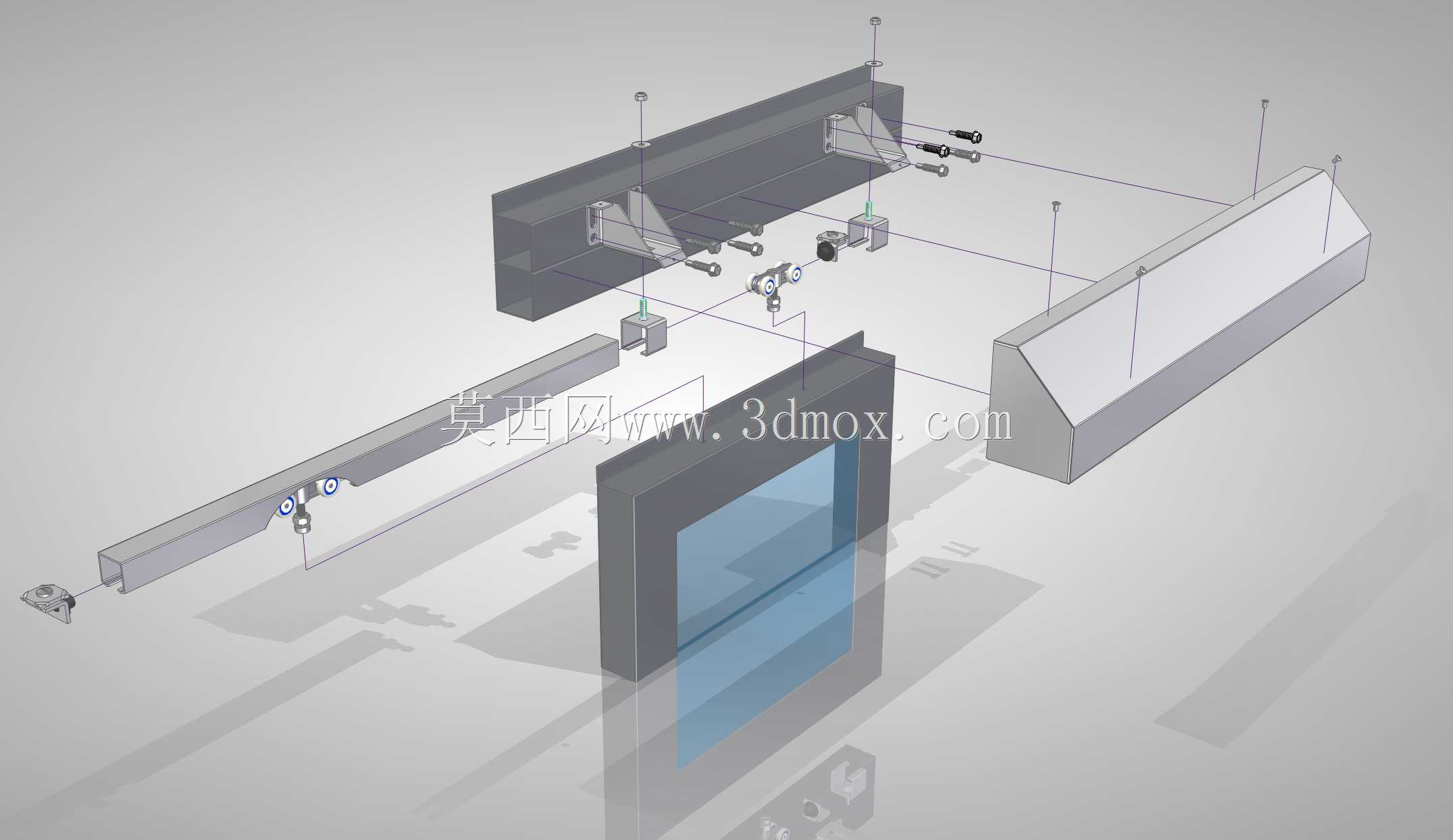

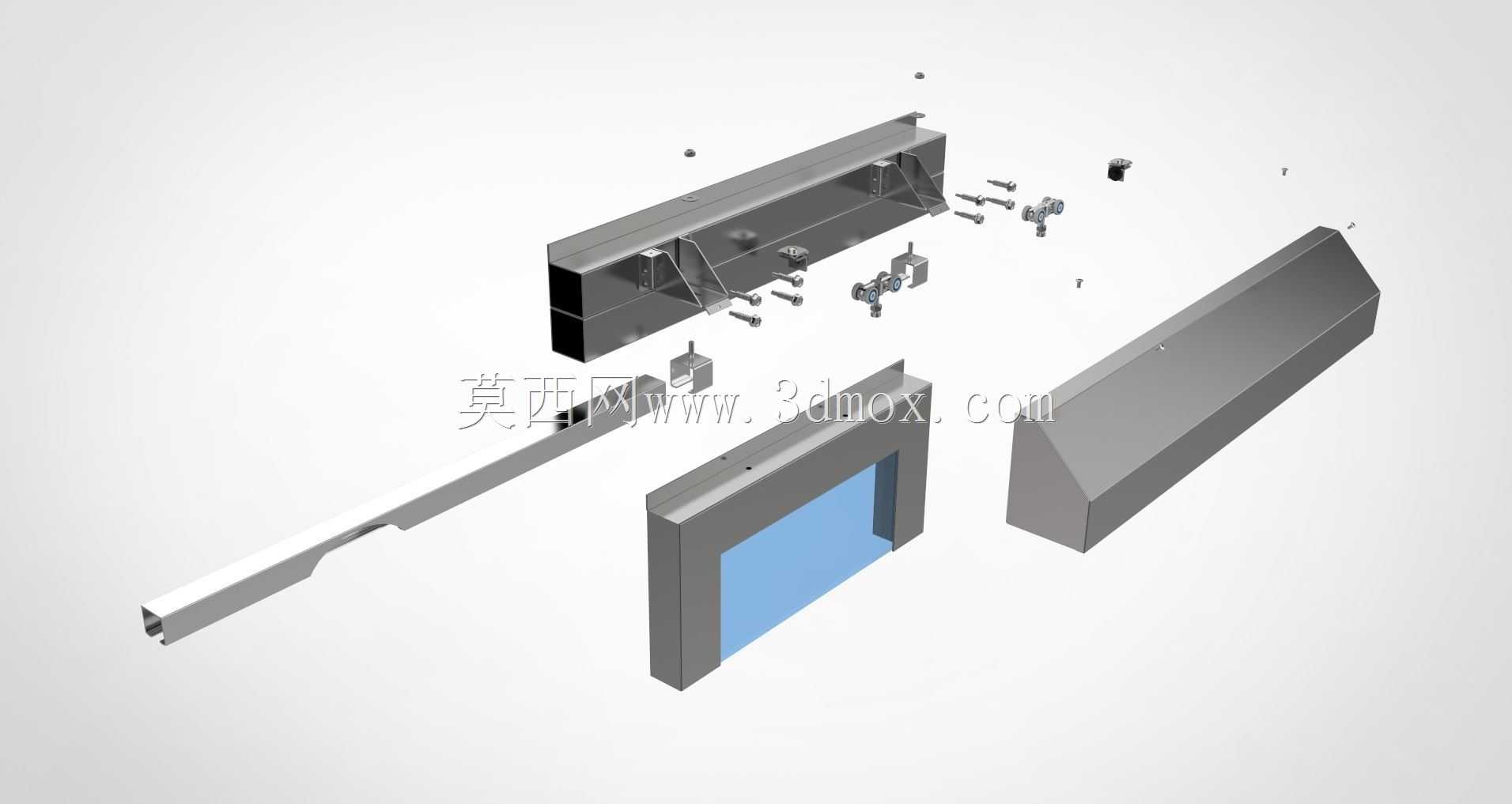

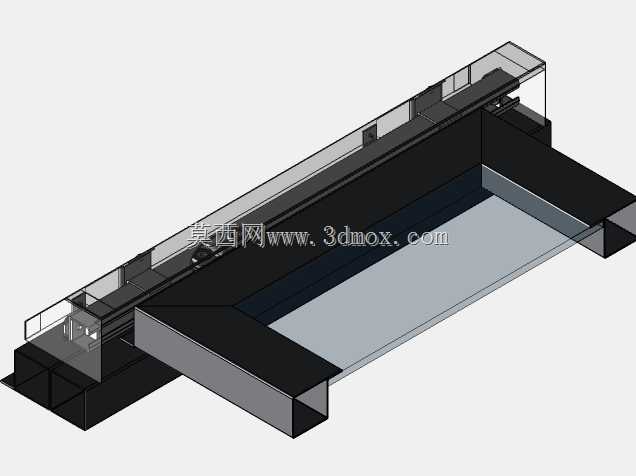

　　该滑动门总成主要适配商用厨用排烟集气罩、洁净操作工位隔断等场景，作为设备前端的活动启闭部件使用，日常运行中承担工位封闭、气流阻隔、操作区防护的核心作用，可在设备非作业时段闭合操作腔，减少外界粉尘、飞虫进入作业区域，作业时可顺畅滑开预留充足操作空间，适配需要频繁启闭操作口的商用作业场景。从结构设计逻辑来看，整个总成采用上下分体式承载布局，上部为平移导向承载段，集成了滑动导轨、限位挡块、门体连接挂座，下部为固定支撑基座，预留了与主设备台面的安装贴合面，安装时可直接通过基座侧边的螺栓孔与主设备框架锁固，无需额外制作转接支架，适配多数常规商用集气设备的前端安装尺寸。门体本身采用框架嵌板结构，边框采用折弯成型的金属型材做承载骨架，

　　嵌板选用半透明硬质板材，既可以在门体闭合时观察内部作业状态，又能阻隔作业过程中产生的飞溅物、溢散气流，门体与导轨的连接部位设置了可调式挂接组件，安装调试时可通过挂座上的调节螺钉微调门体的水平度与前后间隙，避免长期运行出现卡滞、刮擦边框的问题。导向系统采用隐藏式内嵌导轨设计，导轨槽内置自润滑滑动衬套，无需频繁加注润滑脂即可保证门体推拉顺畅，导轨两端设置了软质缓冲挡块，门体滑动至行程端点时可缓冲冲击，避免硬碰撞产生噪音或造成结构变形。整个总成的安装边界做了通用化适配设计，上部导向段的总宽度与下部基座宽度保持一致，安装时仅需保证主设备前端安装面的平面度公差在每米1毫米以内，即可完成快速装配，门体的滑动行程覆盖整个操作口宽度，

　　完全开启后门体可完全收纳至上部导向段的侧方，不会遮挡操作区域，闭合后门体四周与基座边框的贴合间隙控制在2毫米以内，可满足常规商用设备的气流阻隔要求。结构设计阶段充分考虑了日常维护的便捷性，门体挂座与滑动衬套均采用快拆结构，后期更换易损件时无需拆卸整个总成框架，仅需松脱挂座的锁紧螺钉即可取出门体，大幅降低运维拆装的工作量。
