工业用焊接式合页铰链结构设计

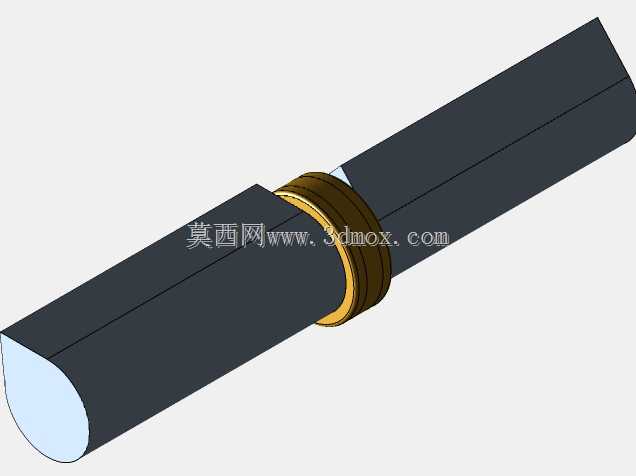

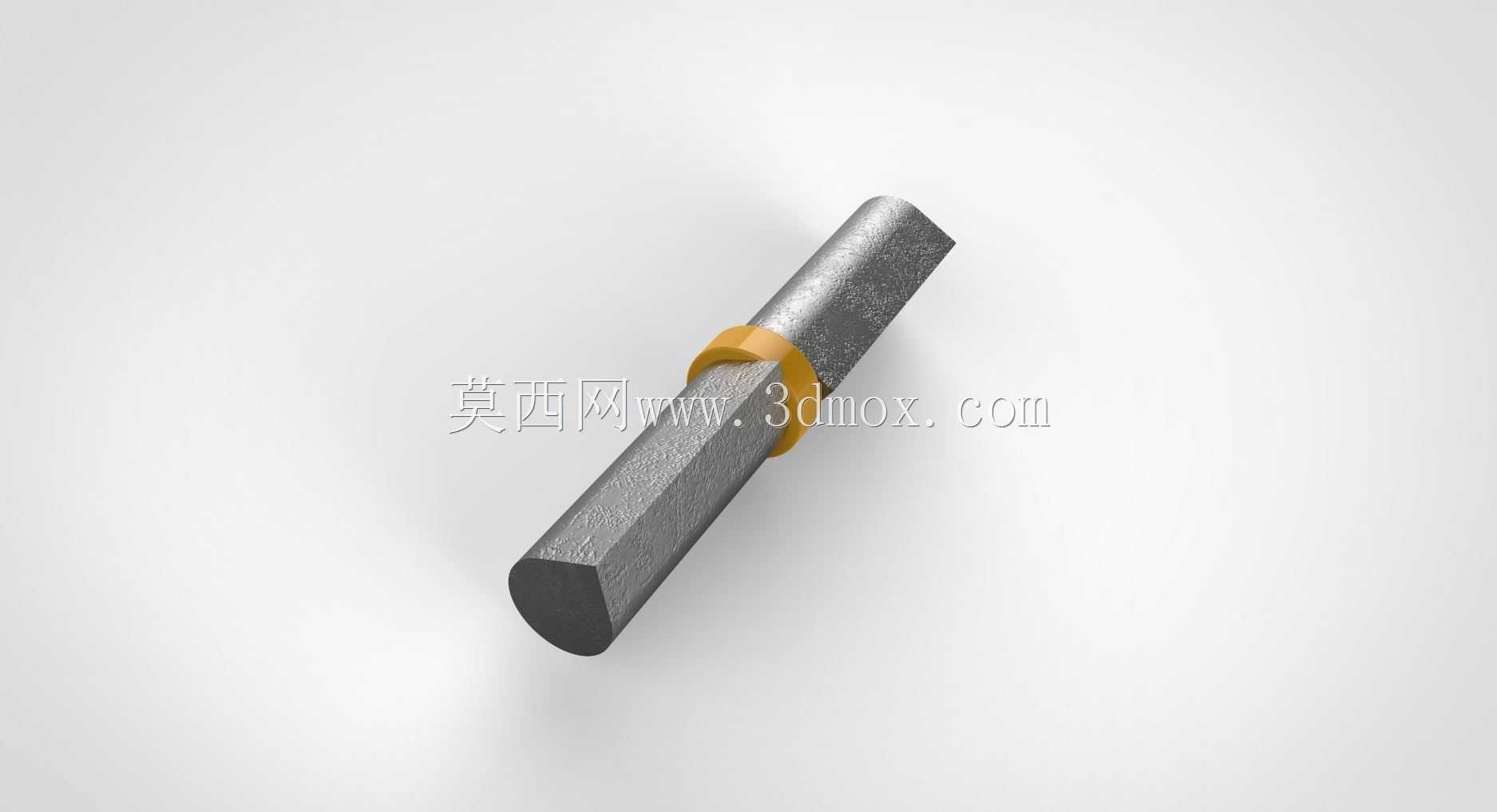

　　这类焊接铰链多用于工业设备防护门、钢结构仓室门、重型机柜门板的铰接连接场景，和普通打孔安装的合页不同，它不需要在门板和门框上预先加工安装孔，直接通过焊接方式固定在钢制构件上，适配没有预留安装位、或者门板承重较大的工况，能省去现场配钻安装孔的工序，在钣金车间、钢结构施工、重型设备装配场景里应用十分普遍。从结构设计上看，这款铰链采用单轴套配实心销轴的结构，销轴部分为带半圆端头的长杆结构，轴套部分为环形套体，套体与销轴之间预留了合理的转动间隙，既保证铰接转动时无卡滞，也能控制径向窜动量，避免门板开合过程中出现晃动偏移。设计时优先考虑了焊接作业的便利性，轴套和销轴的焊接端都预留了足够的施焊接触面，焊接固定时不需要额外加工焊接坡口，

　　普通电弧焊、二保焊都能完成牢固固定，焊接后铰接处的抗剪切强度能满足重型门板的承重需求，常规工况下单组铰链可承载百公斤级的门板重量。外形尺寸方面，销轴主体为等截面长杆结构，整体长度适配常规厚度的钢制门板与门框安装边，轴套的外径控制在合理范围，不会因为尺寸过大突出门板表面影响外观，也不会因为尺寸过小导致焊接接触面积不足影响连接强度。安装边界上，这款铰链对安装面的平面度要求不高，即使门框和门板的安装边存在轻微的焊接变形，也能通过焊接时的微调保证铰接转动顺畅，不需要对安装面做额外的铣平加工。实际使用中，这种焊接铰链的转动角度可以满足常规门板180度范围内的开合需求，销轴与轴套之间的间隙可以留存润滑脂，

　　长期使用时定期加注润滑脂就能避免转动异响、卡涩的问题，相比螺栓固定的合页，它不存在螺栓松动、安装孔滑牙的隐患，在户外钢结构、重型设备防护门这类长期震动、使用环境复杂的场景下，连接可靠性更有优势。建模过程中对铰接转动的配合间隙做了精准还原，轴套与销轴的同轴度公差控制在合理范围，既符合实际加工的工艺要求，也能真实模拟实际装配后的转动状态，方便设计人员在做整机结构设计时直接调用，核对门板开合的运动干涉情况，提前预判安装空间是否充足，避免现场装配时出现铰链与周边构件碰撞的问题。
