板料连续冲裁成型工装结构设计

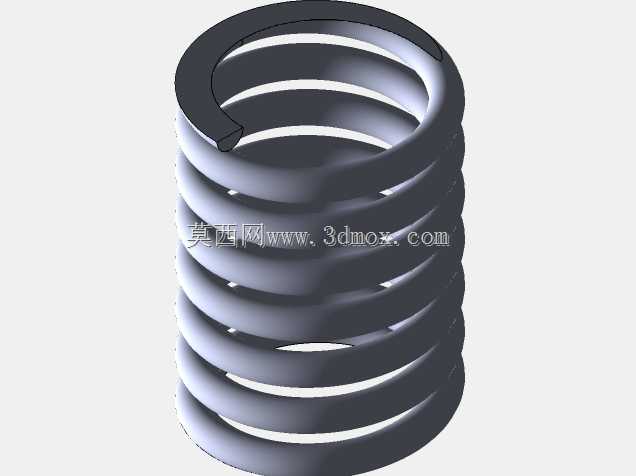

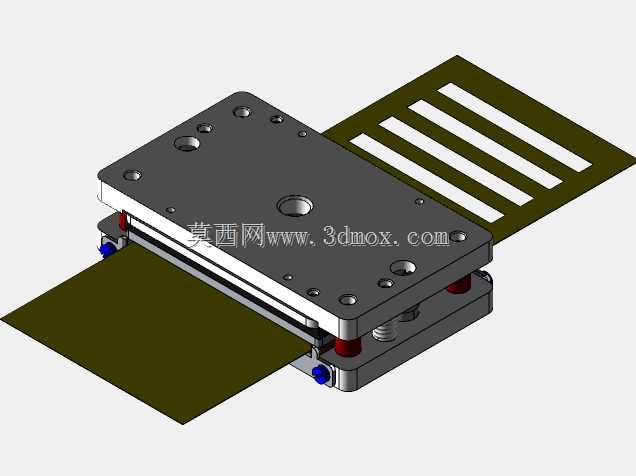

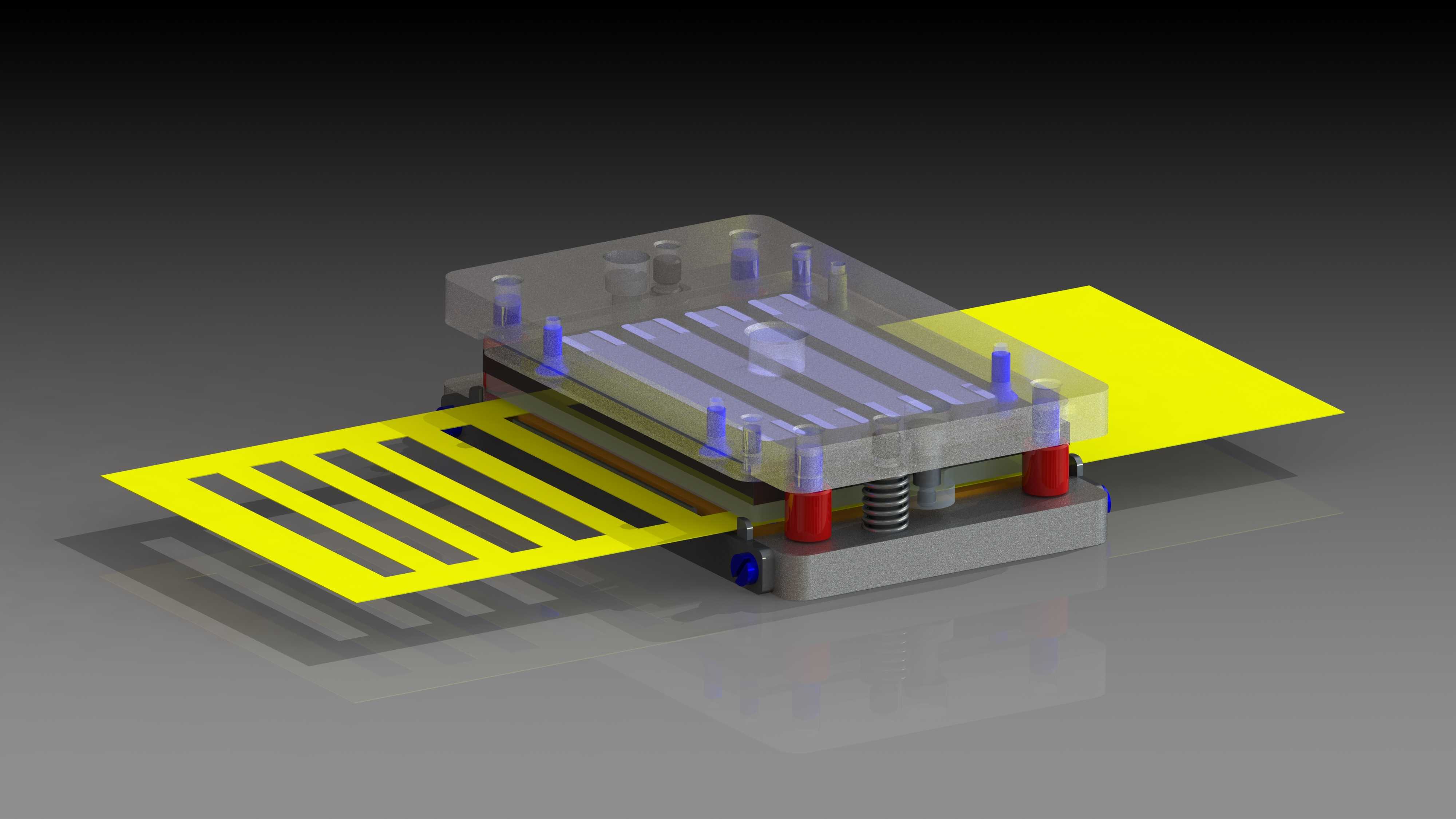

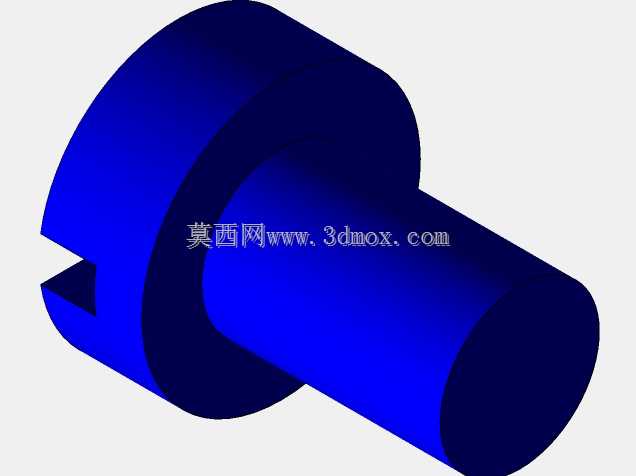

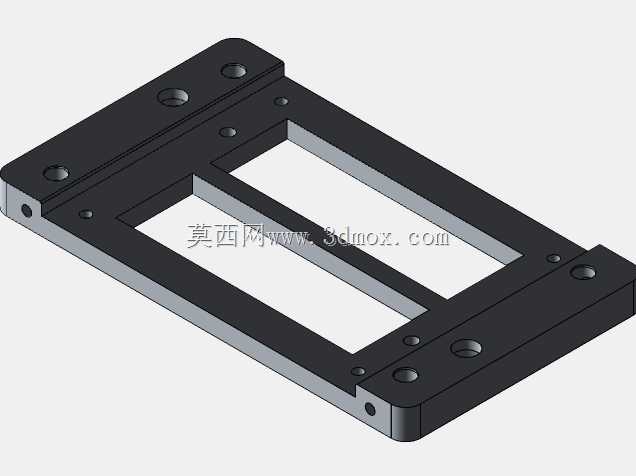

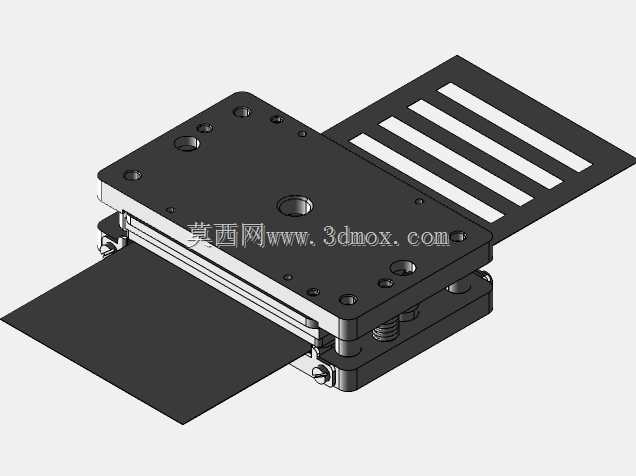

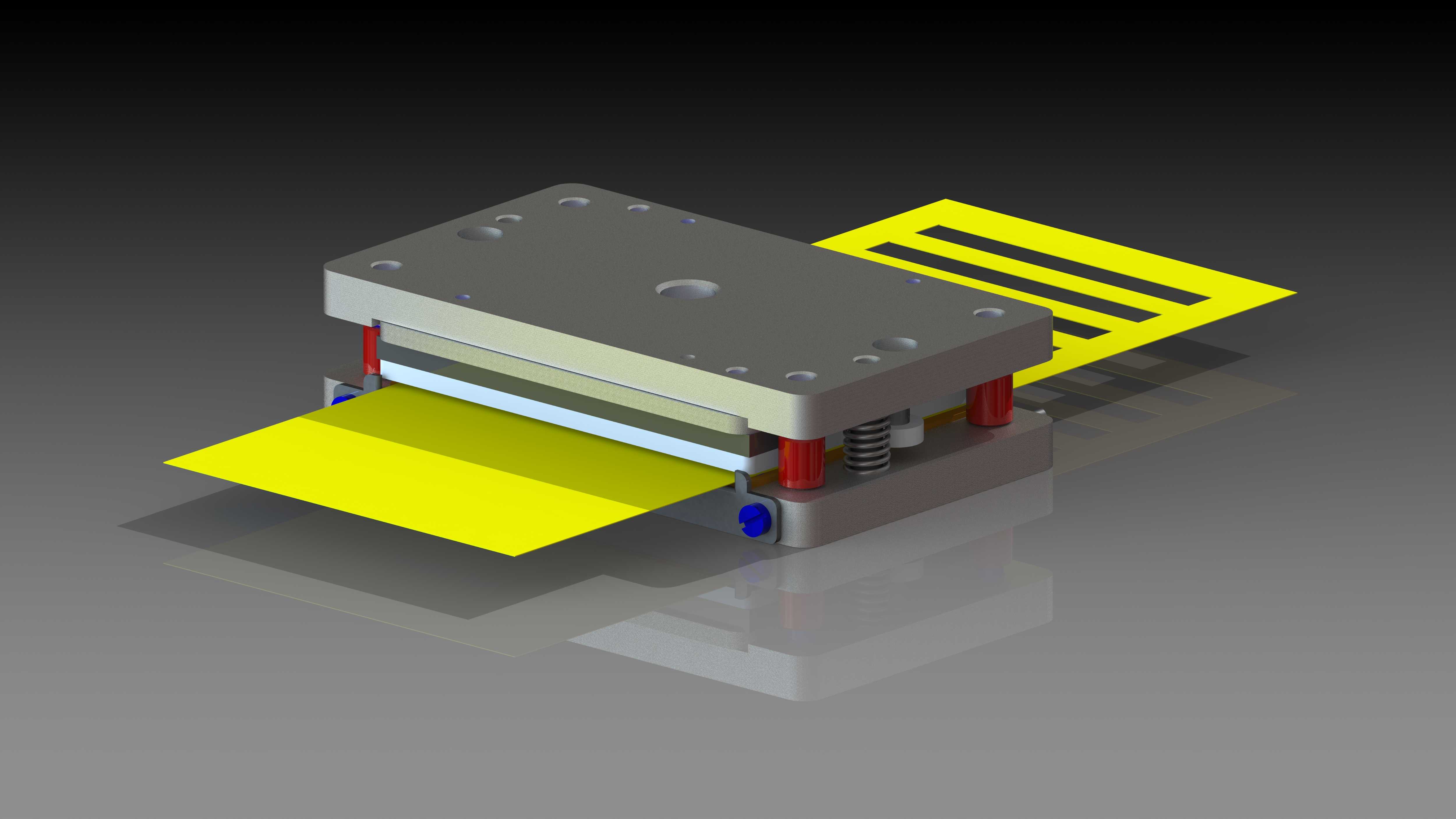

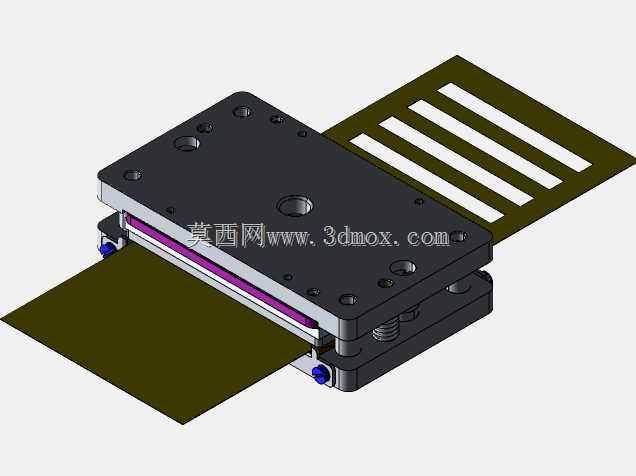

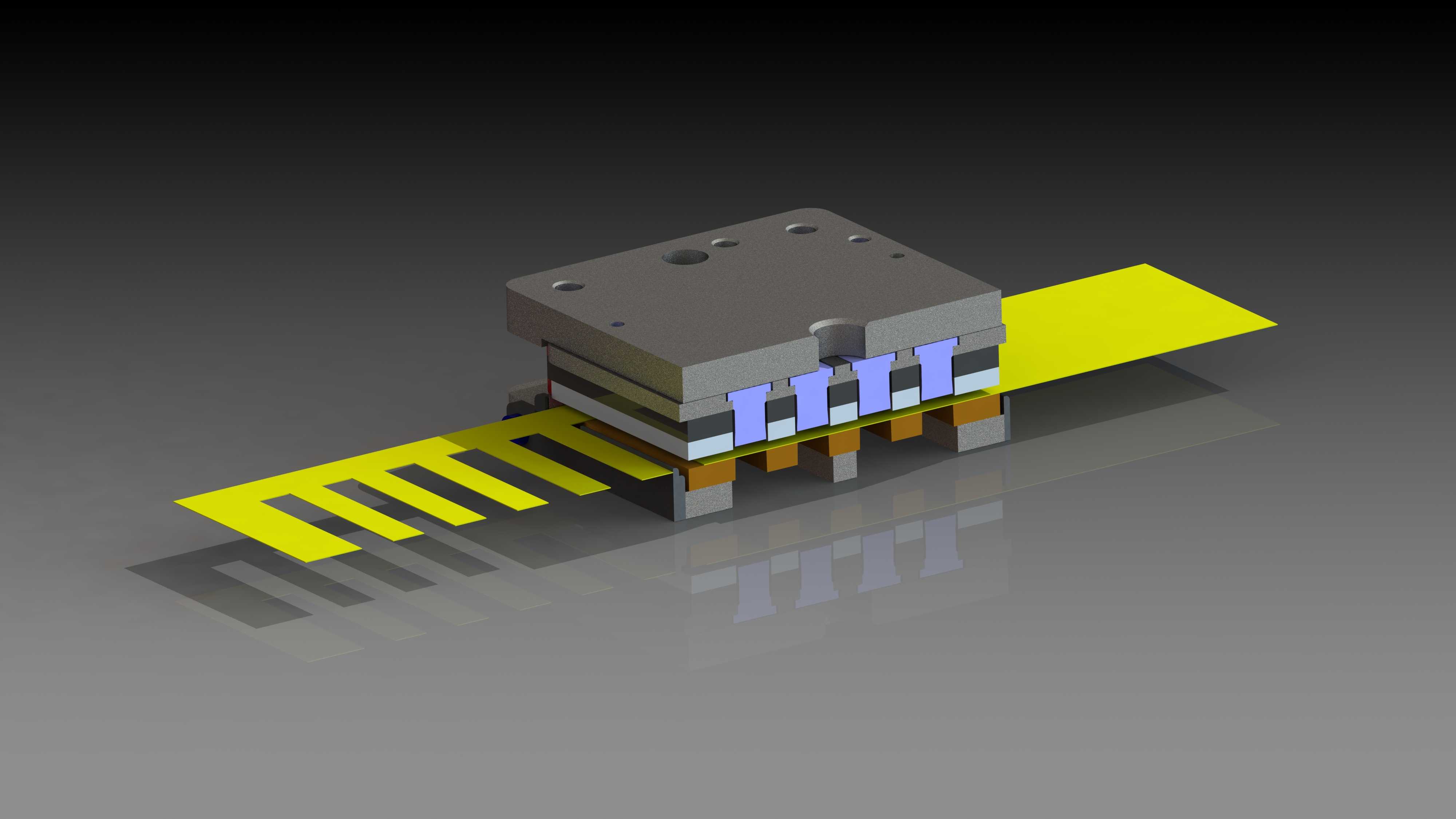

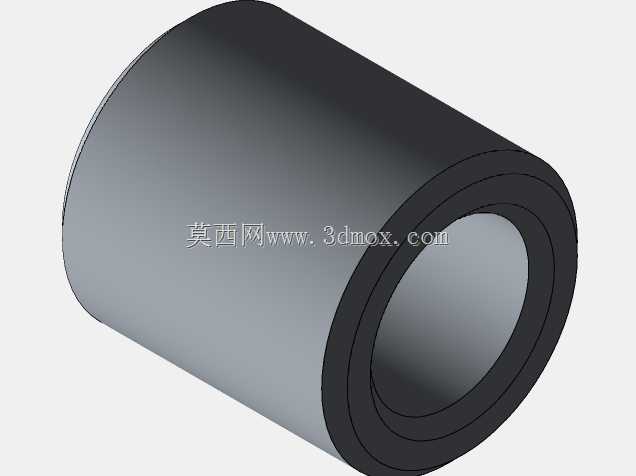

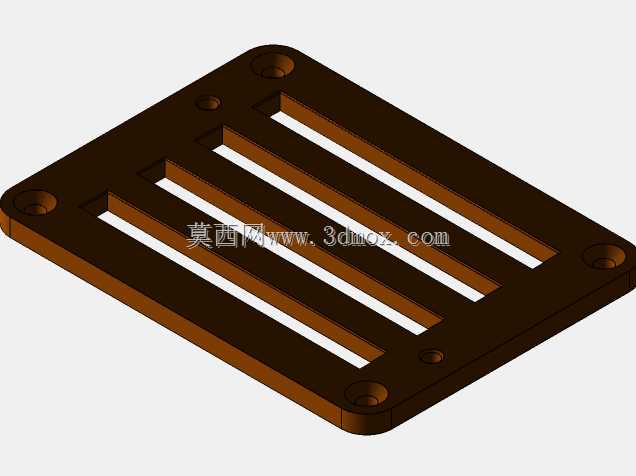

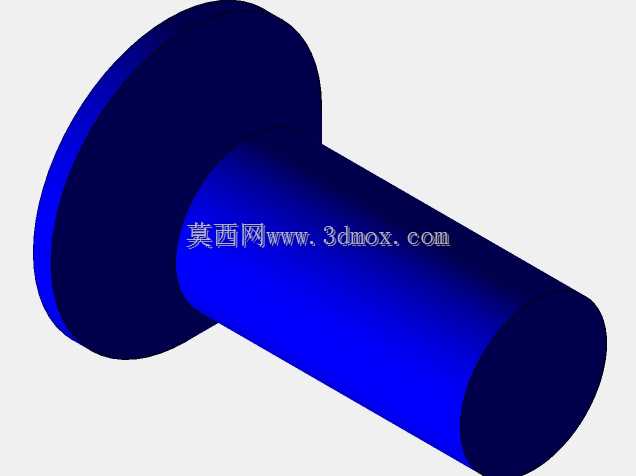

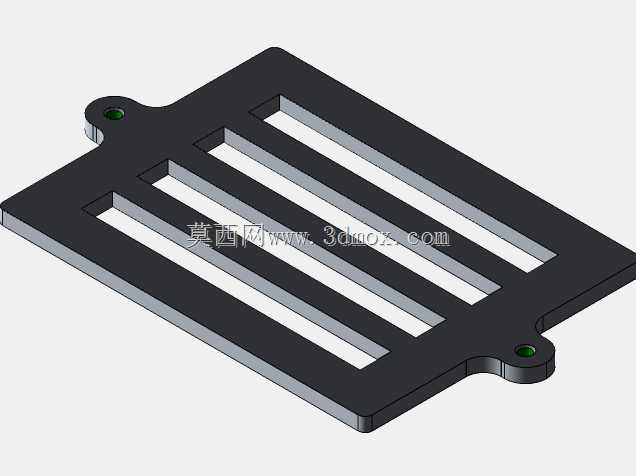

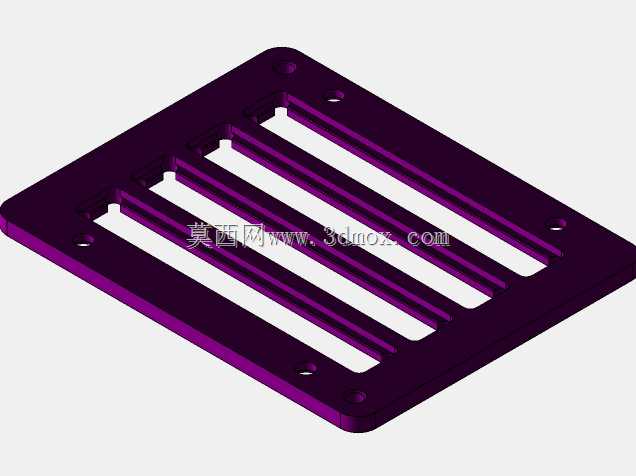

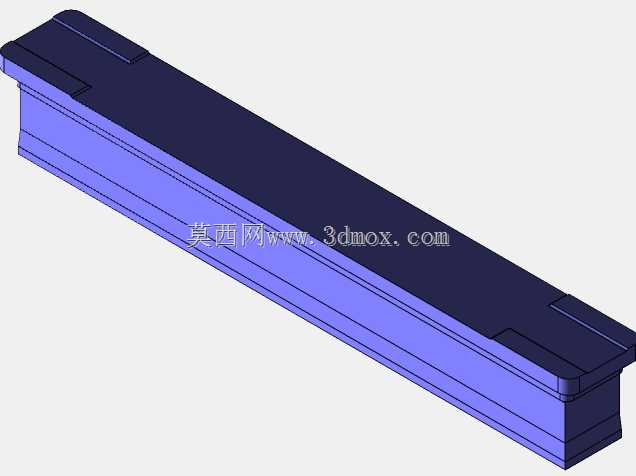

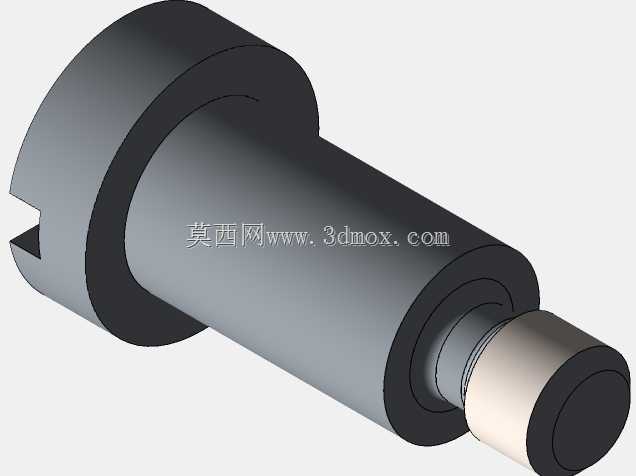

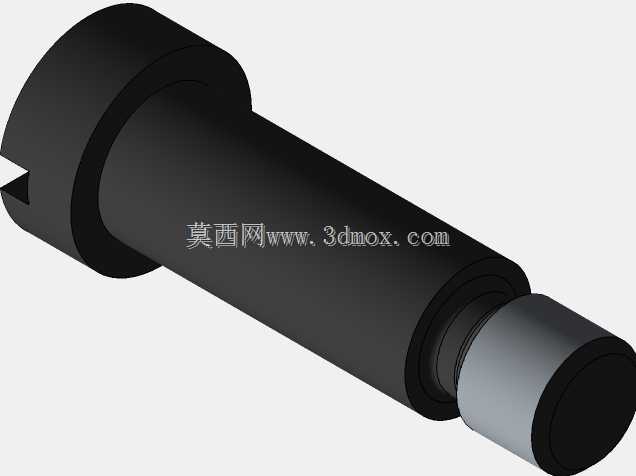

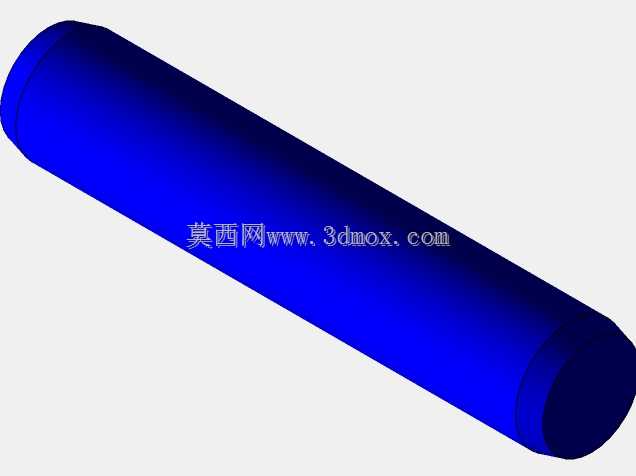

　　这套冲裁工装主要面向薄金属带料的连续冲切加工场景，在五金冲压、家电钣金、电子接插件生产的冲压产线中应用广泛，适配常规开式机械压力机的安装接口，可直接挂载在普通吨位的冲压设备上完成带料的步进式冲裁作业，替代单工序冲切工装减少工序间的物料转运与定位误差。从结构布局来看，整套工装采用标准的冷冲模模架作为承载基础，上下模座通过对角布置的导柱导套实现合模导向，导柱配合间隙控制在IT5级精度区间，保证上下模刃口的对中精度，避免冲切过程中出现啃模、毛刺超差的问题。上模部分集成了冲裁凸模、弹性卸料组件，卸料板采用矩形整体式结构，内部预留凸模避让孔，周边均匀布置矩形螺旋压缩弹簧，合模时卸料板先压紧带料表面，弹簧预紧力根据带料厚度调整，

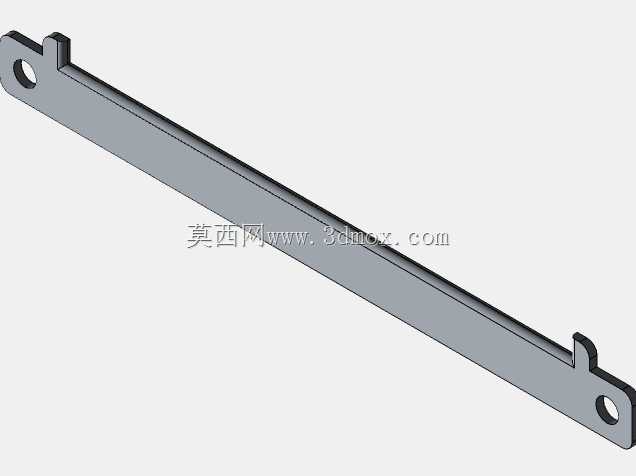

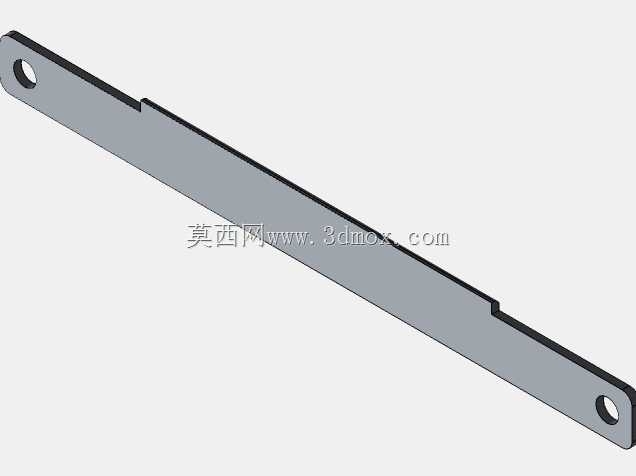

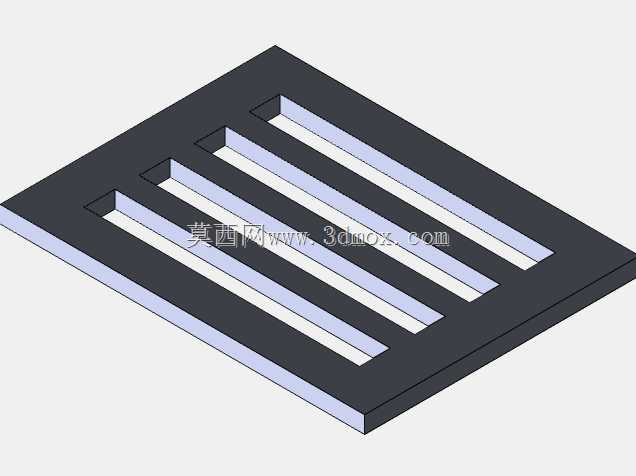

　　保证冲切过程中带料无窜动，开模时卸料板将箍在凸模上的废料及时刮落，避免带料随上模上行影响后续送料。下模部分设置对应轮廓的凹模刃口，凹模采用整体镶块式结构，刃口周边预留落料避让空间，下方设置废料滑落通道，冲切产生的废料可直接通过通道落入设备下方的废料收集槽，无需人工频繁清理模面。工装的进料端设置带料导向侧板，侧板间距可根据带料宽度调整，适配一定范围内不同宽度的卷料进料，送料方向设置定位挡块，配合压力机的送料机构实现步距定位，保证每一次冲切的位置精度，出料端设置承料托板，托住冲切完成的工件避免带料下垂变形。设计过程中重点考虑了刃口的耐用性与维护便捷性，凸凹模刃口均采用模具钢淬火处理，硬度控制在合理区间，兼顾刃口锋利度与抗崩裂性能，

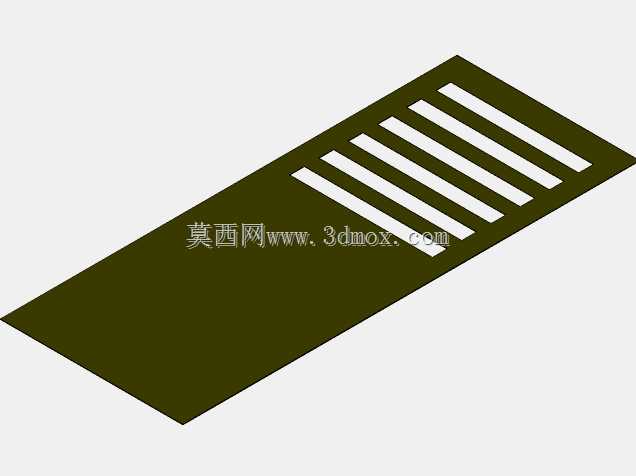

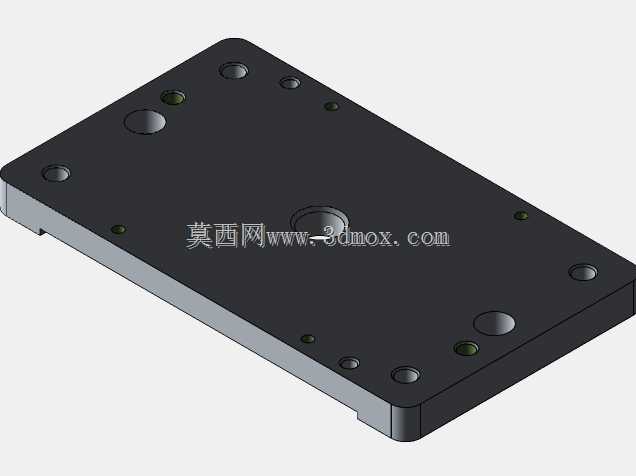

　　刃口部分采用快换式安装结构，长期生产出现刃口磨损后，可直接拆卸镶块进行刃磨更换，无需拆卸整套模架，大幅缩短工装维护停机时间。安装边界方面，上下模座的安装槽尺寸适配常规压力机的T型槽间距，模座闭合高度、开模行程均匹配普通中小吨位压力机的参数范围，无需对设备进行额外改造即可完成挂载。实际生产过程中，这套工装可完成带料的连续轮廓冲切，冲切断面的毛刺高度可控制在行业标准允许范围内，冲切节拍可匹配常规自动化送料线的运行速度，相比单工序冲模，生产效率提升明显，同时减少了多次定位带来的形位公差累积，冲切出的工件轮廓一致性更好，适合批量较大的板料冲切生产场景。弹性元件的选型经过载荷校核，弹簧的总预紧力大于带料冲切时的卸料力，同时预留足够的压缩行程，避免合模过程中弹簧压并失效，导柱导套的配合长度满足开模最大行程时的导向长度要求，不会出现导柱脱出导套的情况。模座采用铸铁材质，经过时效处理消除内应力，长期承压使用不会出现变形，保证工装的长期精度稳定性。
