金属冲床冲压模具结构设计方案

　　这套金属冲裁模具主要适配中小吨位开式冲床的安装工况，上下模座采用标准模架的导柱导套导向结构，安装时可直接匹配冲床工作台的T型槽间距，模座总闭合高度可根据对应冲床的装模高度区间做垫片调整，无需额外改动模架主体结构。日常生产场景中，这类模具多用于家电五金、小型汽配冲压件的落料、冲孔工序，单次冲压行程即可完成板料的分离加工，相比线切割、激光切割的单件加工模式，在批量件生产时能稳定保持加工节拍与尺寸一致性。

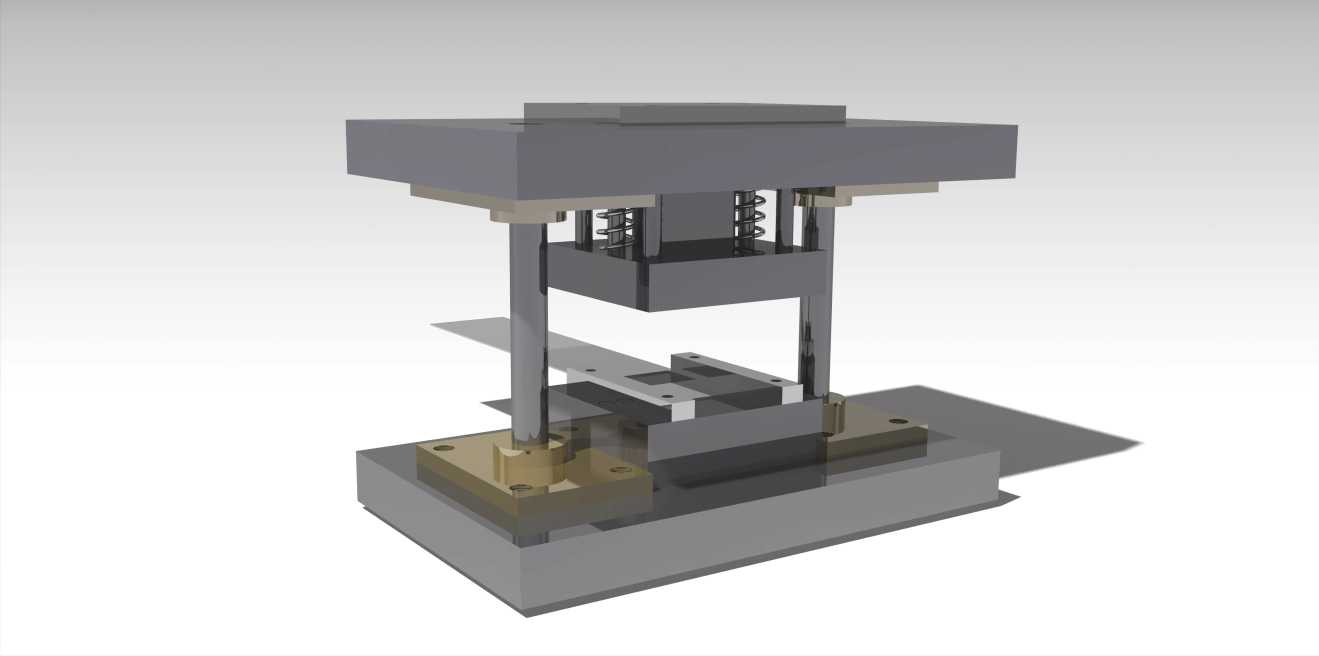

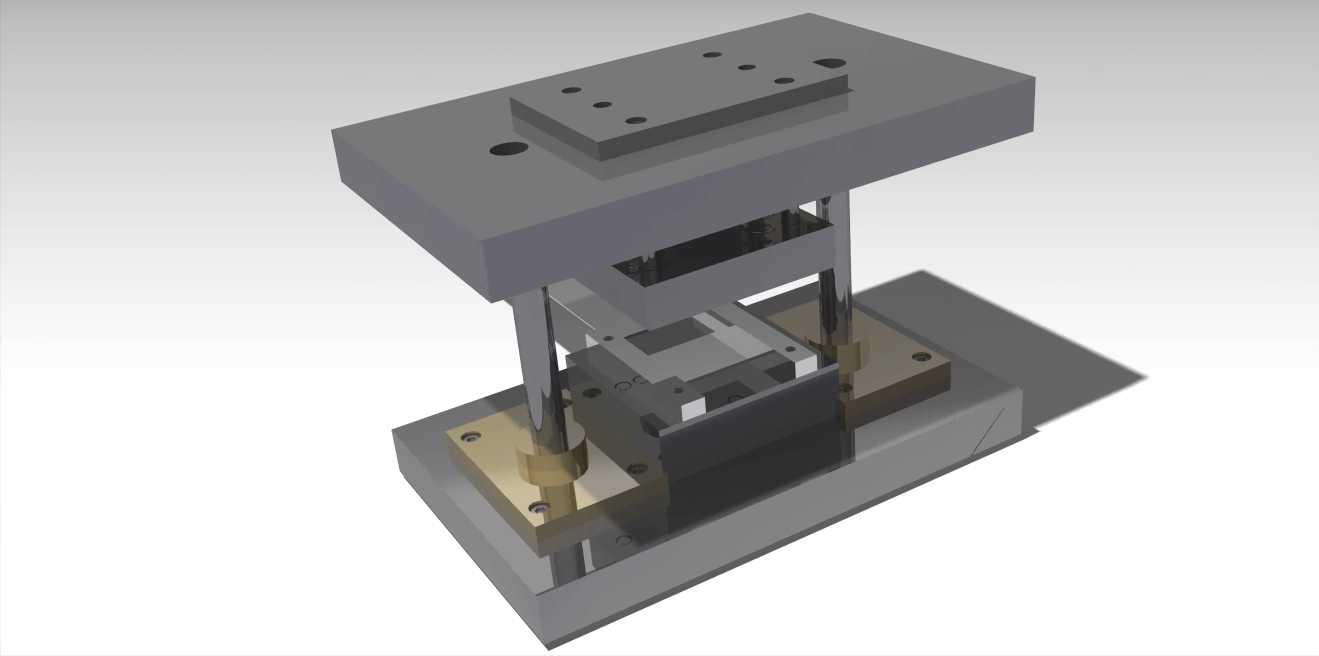

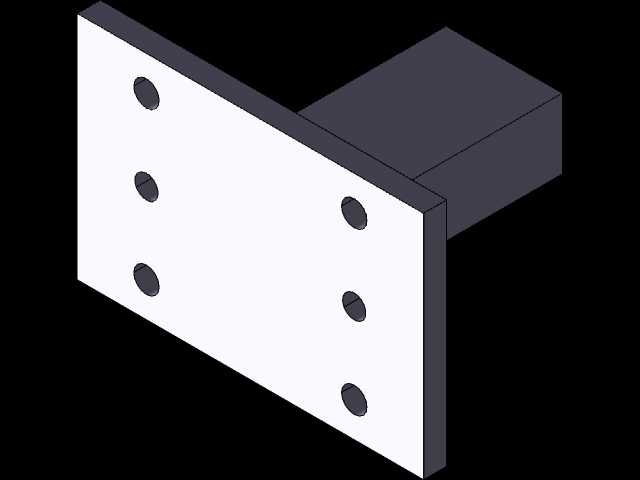

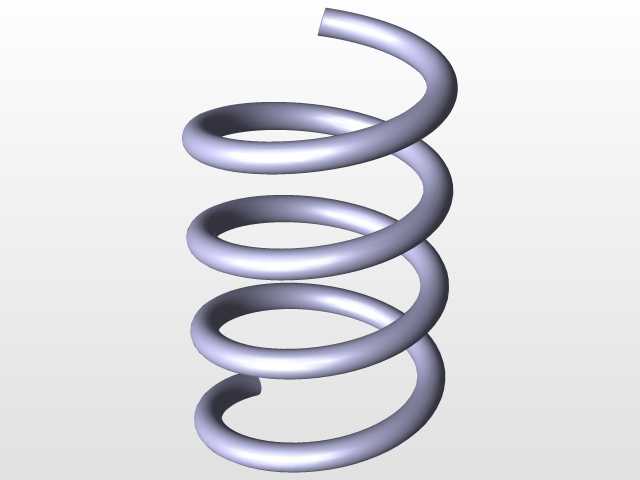

　　从功能结构来看，上模部分通过模柄与冲床滑块连接，凸模采用快换压板固定，刃口磨损后可快速拆卸修磨，无需拆解整套模架；下模部分的凹模镶块采用硬质合金材质，对应不同冲裁料厚可调整卸料板的压料力，避免薄料冲裁时出现翘曲变形。导柱导套配合间隙控制在0.02mm以内，保证上下模合模时的对中精度，防止啃模损伤刃口。卸料弹簧均匀布置在凸模周边，冲裁完成后可及时将箍在凸模上的料边剥离，避免带料影响连续送料。

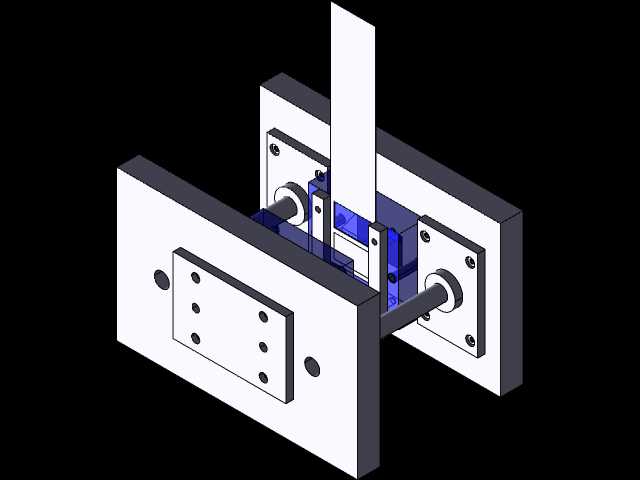

　　设计阶段优先考虑了现场调试的便利性，所有紧固螺钉均采用标准内六角规格，现场维修时无需准备特殊工具；定位销采用圆柱销过盈配合，保证多次拆装后上下模的位置精度不发生偏移。模座的安装孔位预留了足够的调整余量，可适配不同厂家同吨位冲床的工作台安装尺寸，无需重新打孔加工。送料方向设置了可调式定位挡块，可根据条料宽度调整定位位置，适配一定尺寸范围内的同类型零件加工，减少换模调试的时间成本。

　　整套结构的受力路径经过优化，冲裁时的冲击力通过模座均匀传递到冲床工作台面，避免局部应力集中导致模座变形。卸料板与凸模的配合间隙取冲裁间隙的1/3，既可以起到压料作用，又能对凸模形成辅助导向，延长凸模的使用寿命。下模漏料孔设计为锥形扩口结构，冲裁完成的工件可直接通过漏料孔落入冲床下方的料箱，无需额外人工取件，适配自动化连续冲压的生产线布局。
