微型气动六缸径向动力装置结构设计

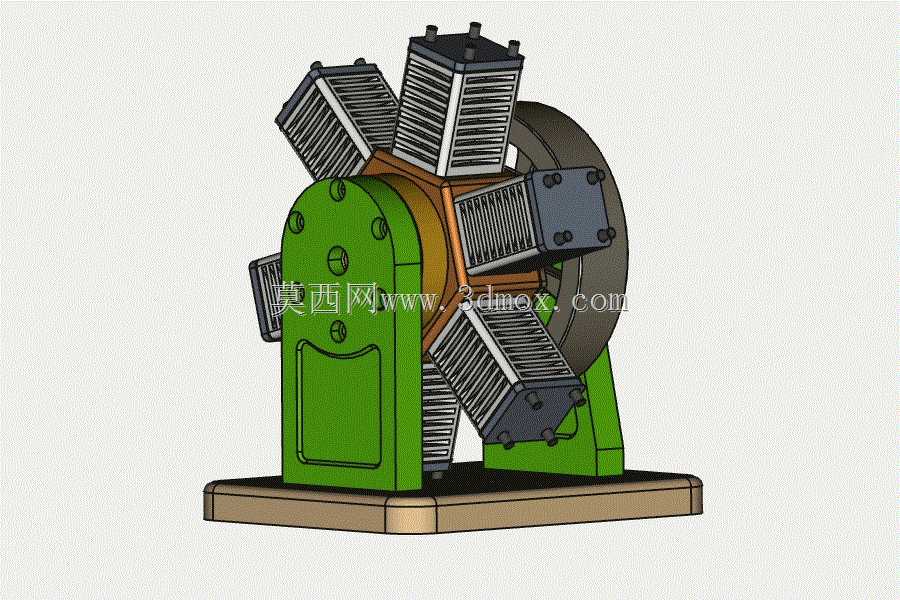

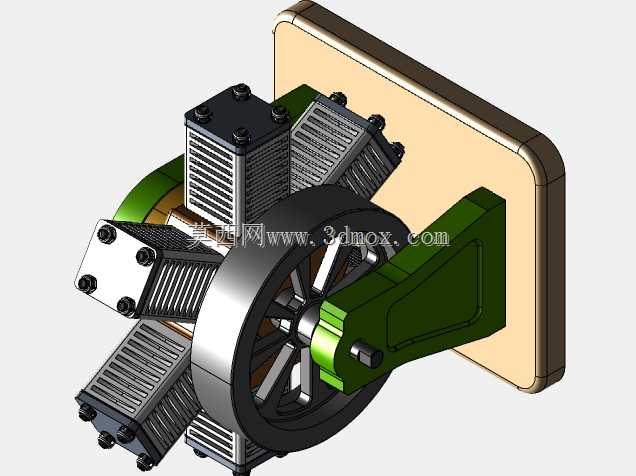

　　这款径向排布的六缸气动动力单元，在小型教学演示装置、桌面级实验设备动力配套场景中有着极高的适配性，区别于传统直列、V型动力结构，径向布局的核心优势在于所有气缸围绕中心曲轴呈圆周均匀分布，曲轴的受力平衡性远优于同缸数的直列排布结构，运转时的径向振动可以通过缸体自身的对称布局抵消大半，不需要额外加装大体积的平衡配重块，整体结构的紧凑度非常适合小空间安装场景。从结构设计逻辑来看，六个气缸的轴线全部交汇于中心曲轴的回转中心，每个气缸的活塞通过连杆直接与曲轴的曲柄销连接，没有多余的传动转接部件，动力传递路径极短，气动驱动的响应速度比同规格的电动驱动单元快上不少，在需要频繁启停、正反转切换的实验台架、小型搅拌装置配套中，

　　这种结构的动力输出迟滞可以控制在极低水平。安装边界上，整个动力单元采用立式底座支撑结构，底座预留了标准的安装孔位，可以直接固定在型材台架或者设备安装面板上，不需要额外设计定制转接支架，缸体的径向最大尺寸集中在飞轮端的圆周范围，轴向尺寸远小于同功率的直列气缸结构，在狭小的设备舱内布置时，不会和周边的管路、阀件产生安装干涉。功能特性层面，气动驱动的形式决定了这套动力单元不需要配套复杂的油路、冷却系统，只需要接入对应压力的压缩空气管路即可运转，维护成本极低，缸体的散热片结构直接和外部空气接触，长时间连续运转也不会出现过热问题，每个气缸的进排气口都做了统一的接口规格，方便和外部的气路分配阀连接，通过调整进气压力和配气时序，

　　可以灵活调整输出转速和扭矩，适配不同负载的使用需求。设计过程中充分考虑了零部件的加工工艺性，气缸体、活塞、连杆等部件都采用常规的机加工工艺即可生产，没有特殊的异形难加工结构，飞轮部分做了镂空减重设计，既保证了运转时的转动惯量储备，又不会额外增加过多的整体重量，端盖的连接螺栓全部采用统一规格，拆装维护时不需要准备多种规格的工具，对于教学场景下的结构拆装演示非常友好。
