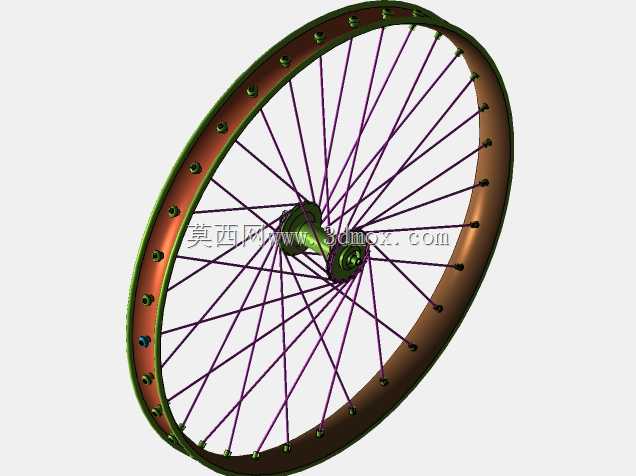

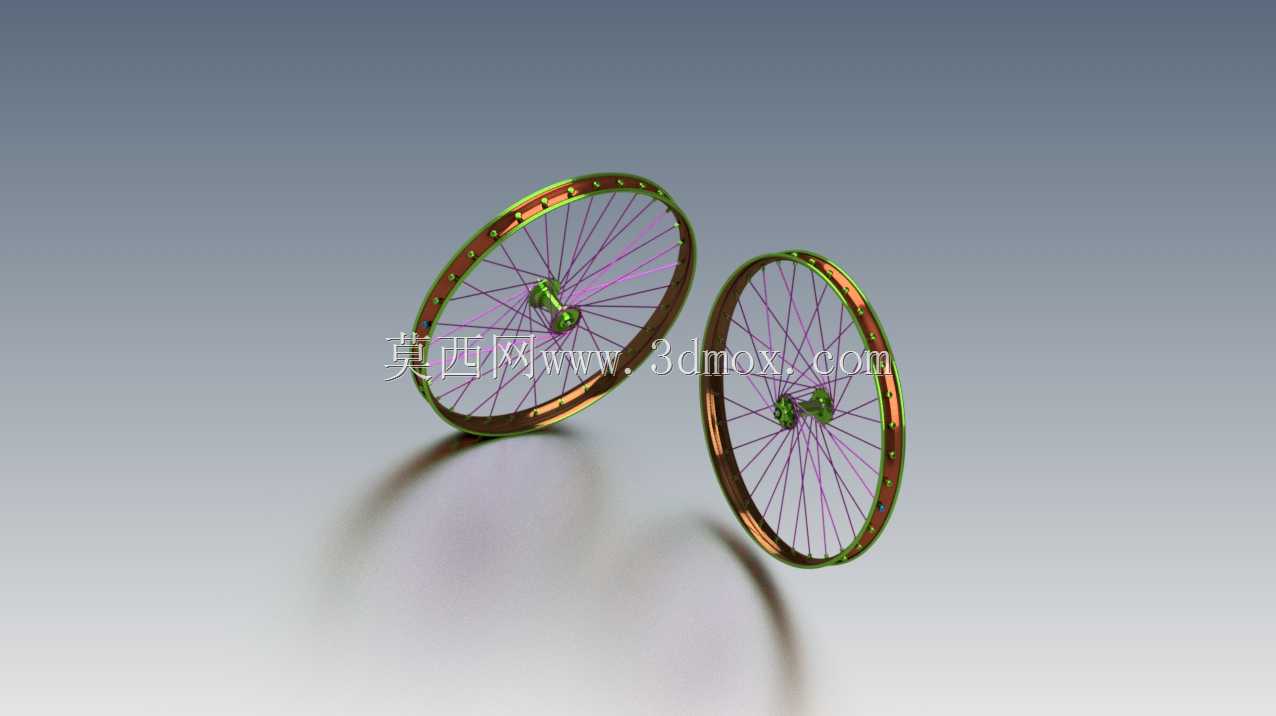

自行车轮组装配结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮组作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行过程的滚动效率、载荷承受能力与转向响应灵敏度。这套轮对结构采用前后轮对称化设计思路，轮辋边缘做了加厚处理，能够应对非铺装路面骑行时的小幅度冲击，避免轮圈受侧向力发生形变。花鼓部分集成了轴承安装位，辐条采用交叉编法排布，每根辐条的张紧力预留了调节余量，装配时可通过调整辐条帽来校准轮圈的径向跳动与端面跳动量，保证轮组转动时的同轴度误差控制在合理区间。从安装边界来看，轮组的花鼓轴径匹配常规民用自行车的前叉、后叉开档尺寸，不需要额外修改车架结构即可直接完成装配，轮辋的胎边卡槽适配市面上主流规格的充气内胎与外胎，

　　更换轮胎时无需专用工具即可完成拆装。设计过程中优先考虑了受力传递路径，骑行时地面产生的冲击力通过外胎传递到轮辋，再经由均匀排布的辐条分散到花鼓轴心，最终传递到车架主体，避免局部应力集中导致的结构失效。轮辋表面的刹车边做了平整度优化，适配钳形刹车与碟刹两种安装结构的拓展需求，用户可根据自身使用场景选择对应的刹车组件。辐条与花鼓法兰的连接位置做了圆角过渡处理，减少长期交变载荷下的金属疲劳风险，轮组整体的转动惯量经过配重优化，起步加速时不会有明显的拖滞感，长距离骑行时能够保持稳定的滚动状态。针对日常使用中的维护需求，花鼓的密封结构做了分层设计，能够阻挡骑行过程中溅起的泥水、灰尘进入轴承腔体，延长轴承的维护周期，常规保养时只需要拆开轴挡补充润滑脂即可，不需要更换整体结构。
