内螺纹M12杆端关节轴承结构设计

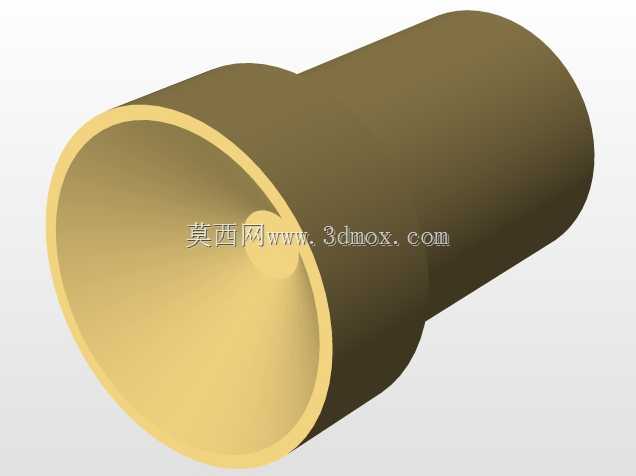

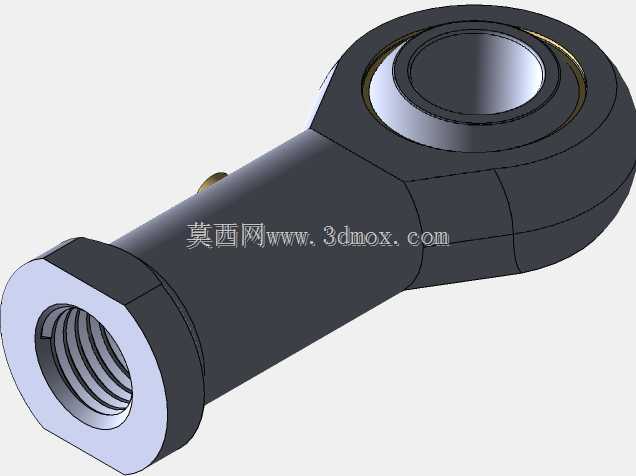

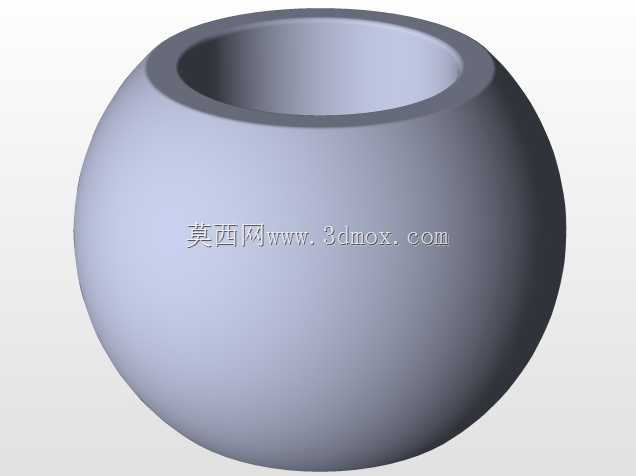

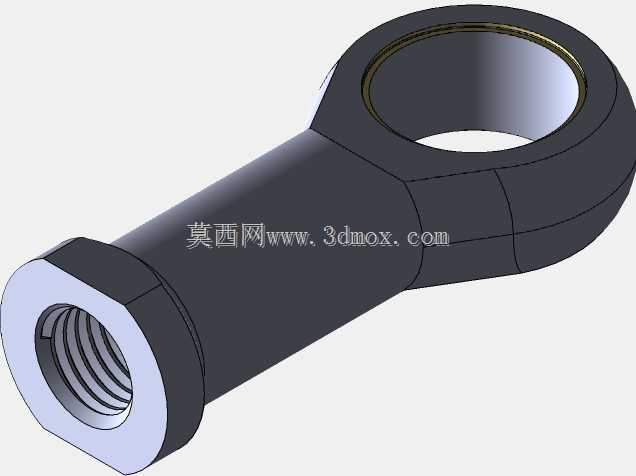

　　该铰接类连接件常被用于需要小角度摆动、往复偏转的传动链路中，在自动化生产线的连杆机构、工程机械的操控连杆、轻工设备的调节支撑结构中都能见到这类部件的身影，它能够补偿连接副之间的同轴度误差，吸收传动过程中产生的偏摆载荷，避免刚性连接在交变偏载下出现应力集中断裂的问题。从结构组成来看，该部件分为三个核心部分：带内螺纹的杆体底座、内嵌12mm孔径的自润滑球头、以及用于限位球头的压合油盖，球头与底座的球窝之间采用间隙配合，能够实现绕球心任意方向的小角度偏转，侧部预留的注油点可以定期补充润滑脂，降低球头与球窝接触面的磨损，延长部件在往复摆动工况下的使用寿命。设计过程中首先要确认内螺纹的规格为M12，匹配对应公称直径的外螺纹连杆，

　　安装时可以通过杆体尾部的外六角结构施加拧紧力矩，保证连接预紧力符合传动要求；球头内孔的12mm孔径用于穿装铰接销轴，销轴与内孔采用过渡配合，保证铰接转动的灵活性同时避免过大的窜动间隙。油盖与杆体端部采用压铆工艺固定，压合过程中需要严格控制压入深度，既要保证球头不会从球窝中脱出，又要预留足够的摆动间隙，避免压合过紧导致球头卡滞、转动阻力过大。在实际选型应用中，需要注意该部件的安装边界：杆体总长度、球头中心到内螺纹端面的距离、球头的最大偏转角度，这些参数直接决定了连杆机构的运动行程范围，若安装空间受限，还需要核对六角拧紧位的对边尺寸，确保安装工具能够顺利操作。这类杆端铰接件相比普通的固定铰接座，优势在于集成了螺纹连接段，

　　不需要额外加工连接螺纹，直接拧入对应连杆即可完成装配，大幅减少了现场装配的加工工序，同时自带的润滑结构能够适配无油润滑工况之外的长期重载摆动场景，在户外工程机械、农业设备的操控连杆中使用时，还能在一定程度上抵御粉尘、泥水的侵入，降低铰接点的卡滞概率。建模过程中需要重点关注球窝与球头的配合面公差，球面的粗糙度需要控制在合理范围，避免加工表面过于粗糙导致润滑脂无法形成有效油膜，同时内螺纹的精度需要符合普通连接螺纹的公差要求，保证与配套连杆的螺纹配合顺畅，不会出现咬死或者间隙过大的问题。
