立式手动喷砂机舱体结构三维设计

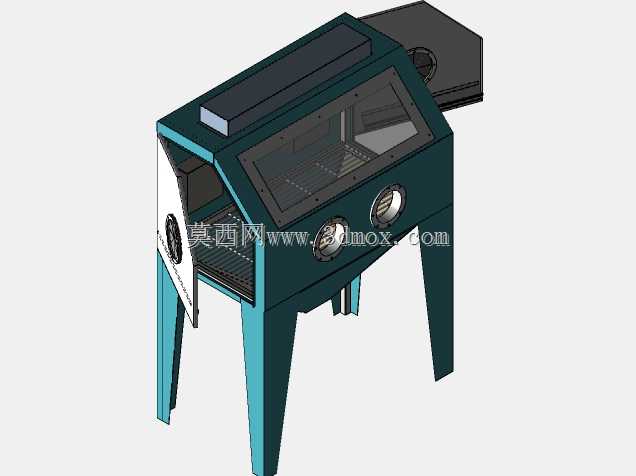

　　这款舱式手动喷砂设备的三维结构设计，核心围绕小批量工件表面处理的作业场景展开，适配五金加工、汽修配件、小型五金件翻新、模具表面清理等多类工况的使用需求，作业全程在封闭舱内完成，可有效避免磨料飞溅与粉尘外溢，匹配常规车间的工位布置要求。从结构布局来看，设备采用立式支腿支撑结构，整体作业高度符合人工站立操作的人机工程要求，操作人员无需弯腰即可完成工件取放与喷砂作业，长时间作业的疲劳度更低。舱体正面设置大角度倾斜的透明观察窗，视野可完整覆盖舱内作业区域，观察窗采用耐磨透明材质，可抵御磨料长期冲刷产生的划痕，保证作业过程中视线清晰。观察窗下方对称布置两个操作袖套安装孔，孔位间距与高度匹配成年人手臂操作范围，

　　操作人员可将手臂伸入舱内握持喷砂枪完成多角度作业，袖套与舱体连接处做密封处理，避免磨料从操作孔缝隙溢出。舱体内部设置格栅式工件放置台，格栅间隙可让喷射后的磨料直接下落至舱底的磨料收集区域，方便磨料循环回收使用，减少磨料的无效堆积。舱体侧部延伸设置独立的除尘分离模块，可在作业过程中持续抽排舱内含尘空气，通过气流分离将可用磨料截留回舱内，粉尘则被过滤收集，保证舱内作业视线清晰，同时降低车间内的粉尘浓度。设计过程中优先考虑了设备的安装边界，整体占地面积控制在常规工位的允许范围内，支腿底部预留安装固定孔位，可直接固定在车间水泥地面上，无需额外制作复杂安装基础，设备进场后仅需对接除尘管路与压缩空气接口即可投入使用。舱体门板设置在侧部位置，

　　开合角度足够大，方便尺寸稍大的工件进出舱室，门板与舱体的贴合处设置密封胶条，关闭后可保证舱体的密闭性，避免作业过程中磨料泄漏。顶部的照明模块嵌入舱体上沿，光线可直接投射到作业区域，不会产生观察阴影，方便操作人员精准把控喷砂的位置与处理程度。这类手动喷砂设备相较于开放式喷砂作业，磨料消耗更低，作业环境更友好，对于小批量、多品种的工件表面处理场景适配性极强，既可以完成工件表面的除锈、去氧化皮作业，也可以用于工件表面的毛化处理、涂层清理、旧件翻新等工序，结构设计上没有冗余的复杂机构，后期维护保养的难度低，常规车间的维护人员即可完成易损件的更换与日常检修工作。
