双罐式机械通风过滤装置结构设计

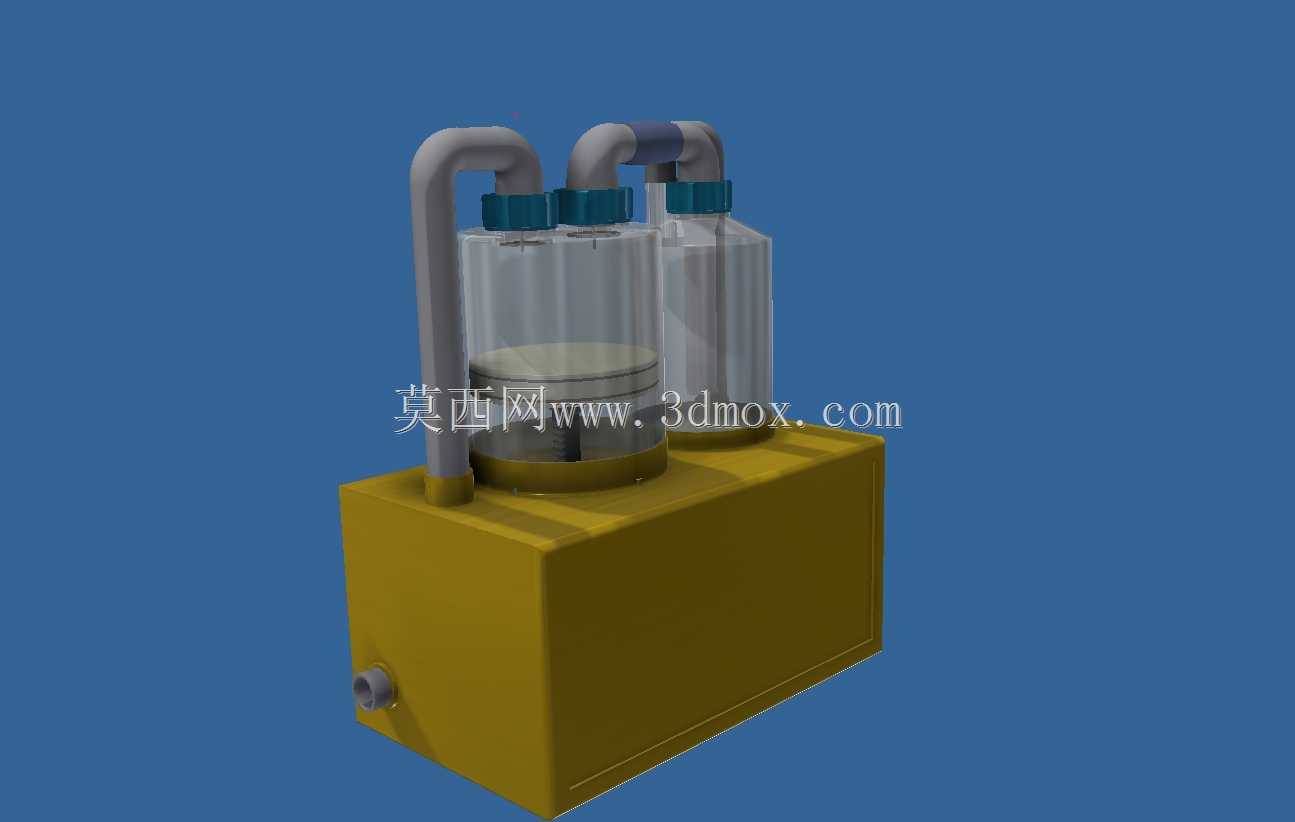

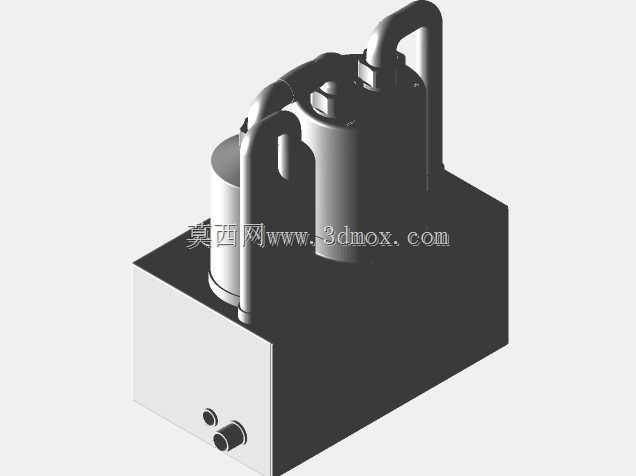

　　这款双罐式机械通风装置的三维结构，核心面向车间局部焊烟收集、小型实验台废气预处理这类对气液分离、粗效过滤有要求的通风场景，区别于普通轴流直排的通风设备，它在气路中集成了两级过滤罐体，能在通风换气的同时截留气流中的液态雾滴、大粒径粉尘，避免直排造成的管路积污或者室外排放颗粒物超标。从结构布局来看，下部的一体式焊接箱体承担了整机承重、积液收集的作用，箱体侧面预留的外螺纹接口是净化后气体的排出端，可直接对接厂区现有排风支管，安装时只需保证箱体底部水平度偏差不超过千分之二，就能避免内部积液倾斜溢出，箱体的长宽尺寸控制在800mm×600mm范围内，高度不含上部管路为450mm，不管是放置在车间工位旁的地面，还是架设在1.

　　2m高的设备支架上都不会占用过多操作空间。上部两个并联的透明过滤罐体是核心功能段，罐体与下部箱体采用法兰快装结构连接，日常更换滤料、清理积污时不需要拆卸整体管路，单人即可完成操作，罐体顶部的弯管采用90°圆弧过渡设计，相比直角弯头能降低15%左右的风阻，减少前端风机的压头损耗，两个罐体的进气端通过汇管连通，可根据实际处理风量选择单罐运行或者双罐同时启用，适配不同工位的通风需求。设计过程中特意将管路接口的中心距统一为200mm，和市面上常规的PVC通风管路、PP排风管道的通用尺寸完全匹配，选型对接时不需要额外制作变径接头，罐体的观察段采用透明硬质材质建模，实际生产中可替换为有机玻璃或者透明PVC，能直观看到内部滤料的污染程度，

　　方便运维人员判断更换周期。整机的重心落在下部箱体的几何中心位置，即使上部管路连接存在一定的安装偏差，也不会出现整机倾翻的问题，侧面的排液接口设在箱体底部最低处，定期打开阀门就能排出罐体截留的积液，不需要拆解设备进行清理。在气路走向设计上，气流从顶部弯管进入罐体后，会经过罐体内部的滤层扩散减速，大粒径的雾滴和粉尘被滤料截留后，净化后的气流向下进入箱体空腔，再从侧面的排气口汇入排风系统，整个流道没有急变径和死区，不会出现局部积尘堵塞的问题，适合长时间连续运行的工位通风场景。
