卧式工业热风循环处理装置结构设计

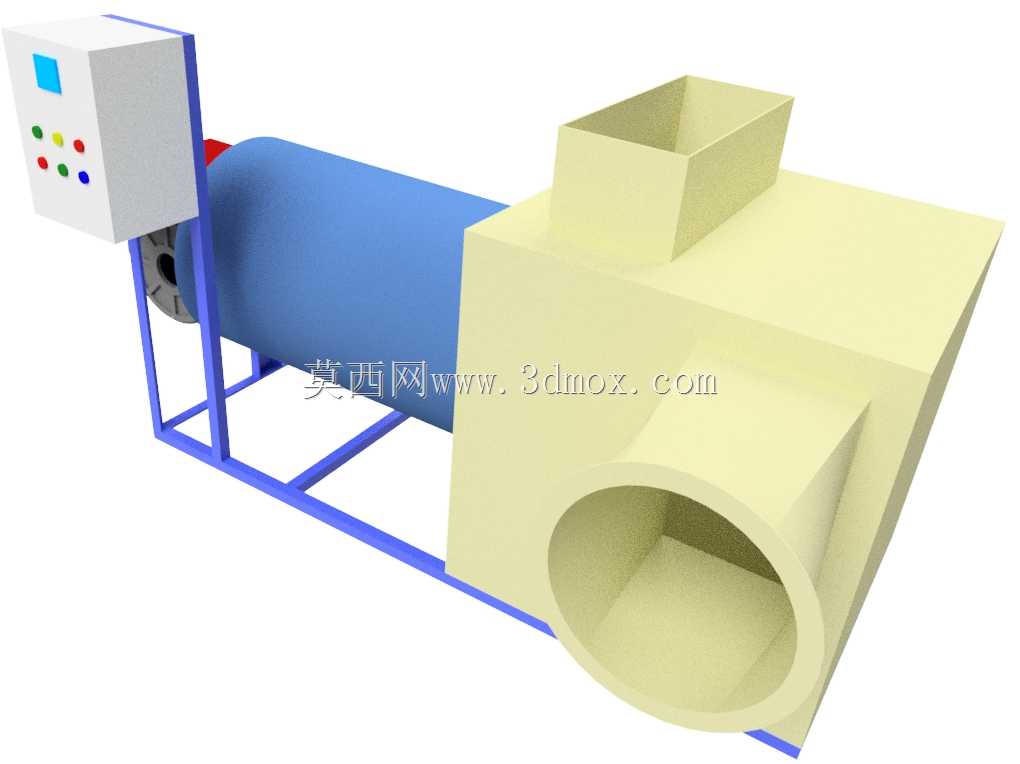

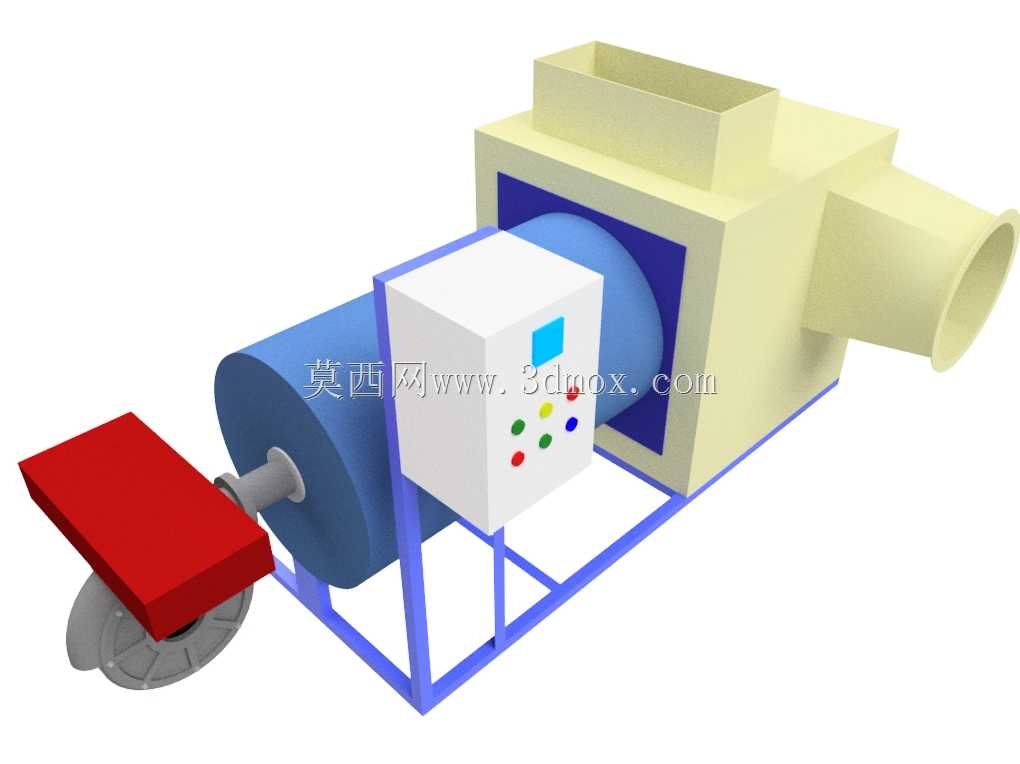

　　该装置整体采用卧式布局设计，左侧集成独立电控柜体，通过蓝色型钢焊接机架承载所有功能部件，机架采用矩形管拼焊结构，预留地脚安装孔位，可直接通过膨胀螺栓固定于混凝土地面，安装时需保证机架整体水平度偏差不超过千分之二，避免筒体运行时出现偏载振动。核心筒体段采用卧式圆柱结构，一端连接驱动端结构，另一端衔接方形处理腔体，腔体上方设置敞口式方形进料斗，进料斗采用斜壁收口设计，可避免物料堆积架桥，腔体侧下方设置大口径圆形出风口，出风口法兰采用标准螺栓孔布局，可直接对接车间排风管道或者后续处理管路。电控柜采用壁挂式安装于机架左端上方，柜体面板设置多组控制按钮与状态指示灯，可实现设备启停、风量调节、温度参数设置等操作，

　　柜体内部预留电气元件安装导轨与走线槽，布线时强电弱电分离排布，避免信号干扰。从实际应用场景来看，这类设备多用于车间生产过程中的废气预处理、小型工件表面吹干、粉状物料的轻度烘干工序，可适配五金加工、食品加工、建材生产等多个场景的工位配套需求。设计过程中优先考虑了部件的拆装维护性，筒体与机架之间采用可拆卸抱箍连接，后期清理筒体内部积尘或者更换内部部件时，无需整体拆解机架，仅需松开抱箍即可将筒体沿轴向抽出。方形腔体与筒体的连接位置设置密封槽，可填充耐高温密封胶条，避免运行过程中出现漏风漏料问题，出风口位置预留风速检测接口，可外接传感器实时监测排风参数。进料斗的尺寸设计匹配常规人工上料或者小型传送带送料的高度，上料边缘做卷边处理，

　　避免操作人员上料时被锐边划伤。机架底部设置四个可调式支撑脚，可在地面不平整的工况下调整设备水平，调整行程范围为正负三十毫米，适配多数车间的地面安装条件。整体结构没有复杂的曲面造型，所有钣金件均可通过激光切割、折弯、焊接工艺加工成型，加工成本可控，适合中小批量的生产制造，建模过程中所有配合面均预留合理的安装公差，焊接件标注了焊后去应力处理要求，避免长期运行出现结构变形。
