照明设备用卡扣式灯管固定灯座结构

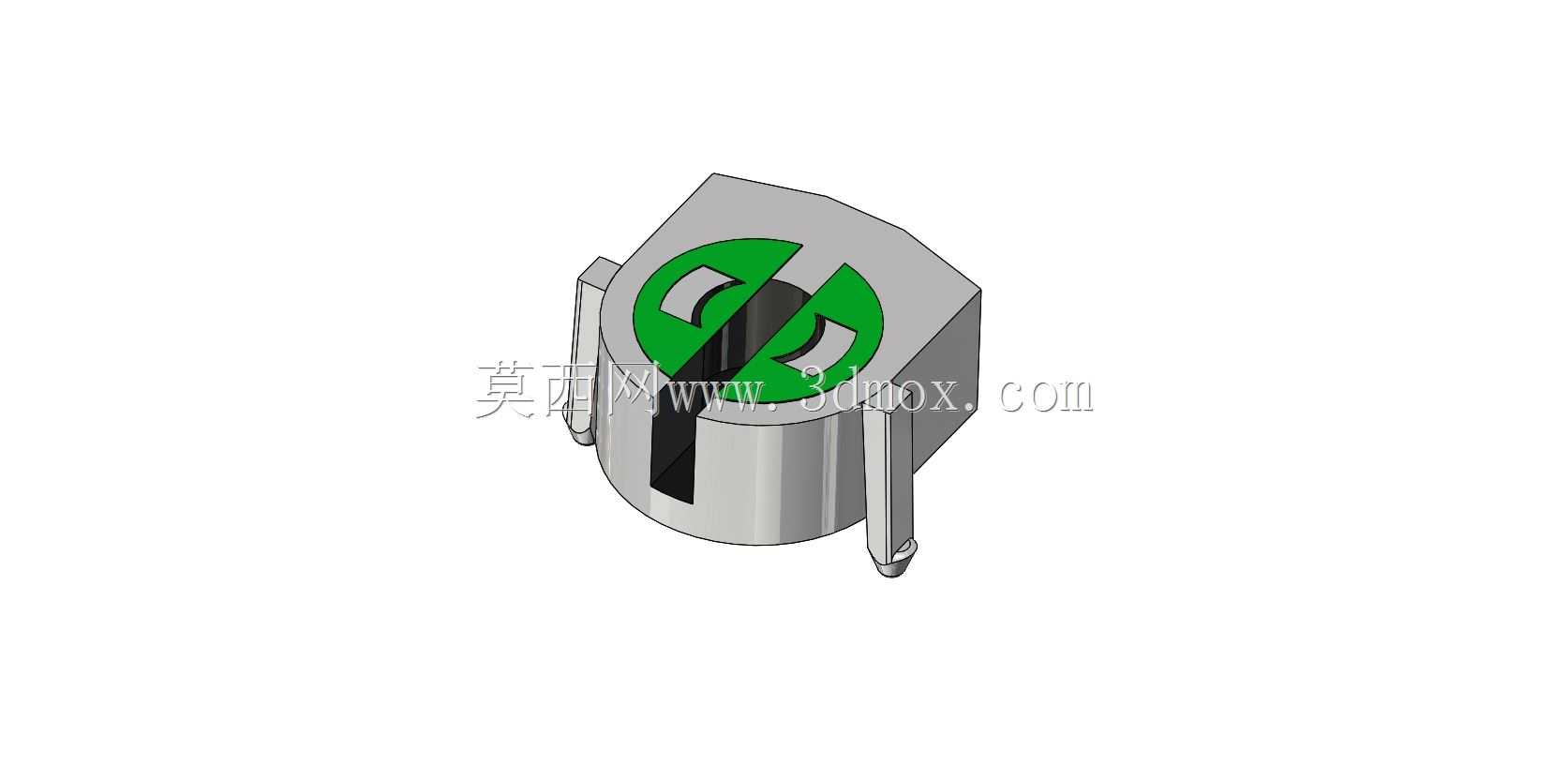

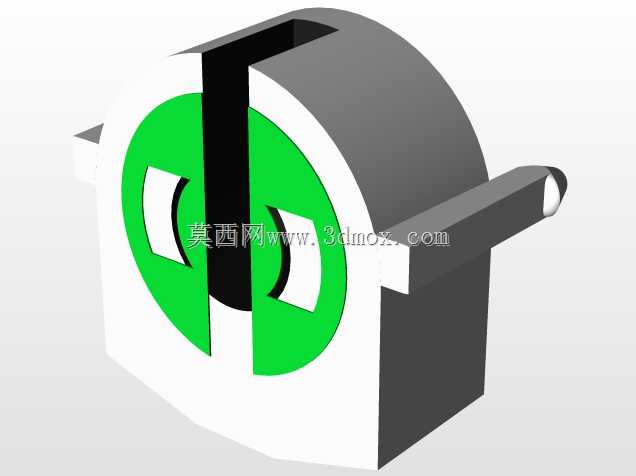

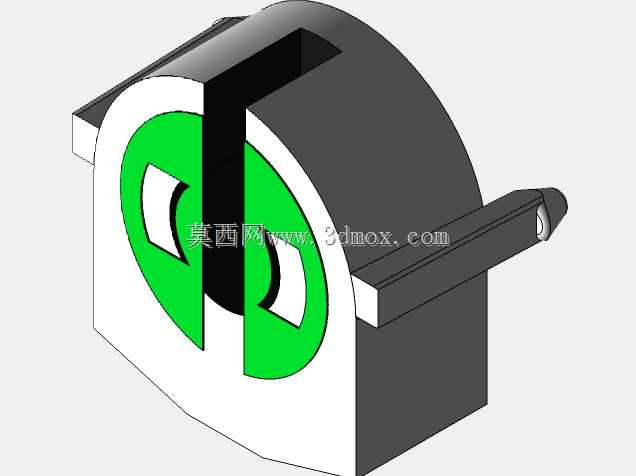

　　日常做照明配套结构设计时，这类灯管灯座是商用、民用照明灯具里的基础固定连接件，主要承担灯管的机械定位与电气导通衔接作用，常见于格栅灯盘、支架灯、一体化灯管套件等产品中，适配直插式灯管的端部固定需求，在办公照明、商超照明、工业厂房照明场景里都有大量应用。从结构设计逻辑来看，该灯座采用半包围式主体基座，上部开设带弹性卡扣的灯管插接槽，槽内预留导电接触件的安装位，两侧伸出的定位插脚用于穿过灯具安装板的预制孔，实现灯座与灯具壳体的快速卡装固定，无需额外螺丝锁紧，能有效提升灯具整机组装的作业效率。设计时首先要匹配对应规格灯管的端部外径尺寸，插接槽的开口宽度需兼顾灯管插拔的顺畅度与卡持后的防松脱性能，槽内的弹性卡扣采用对称式弧形结构，

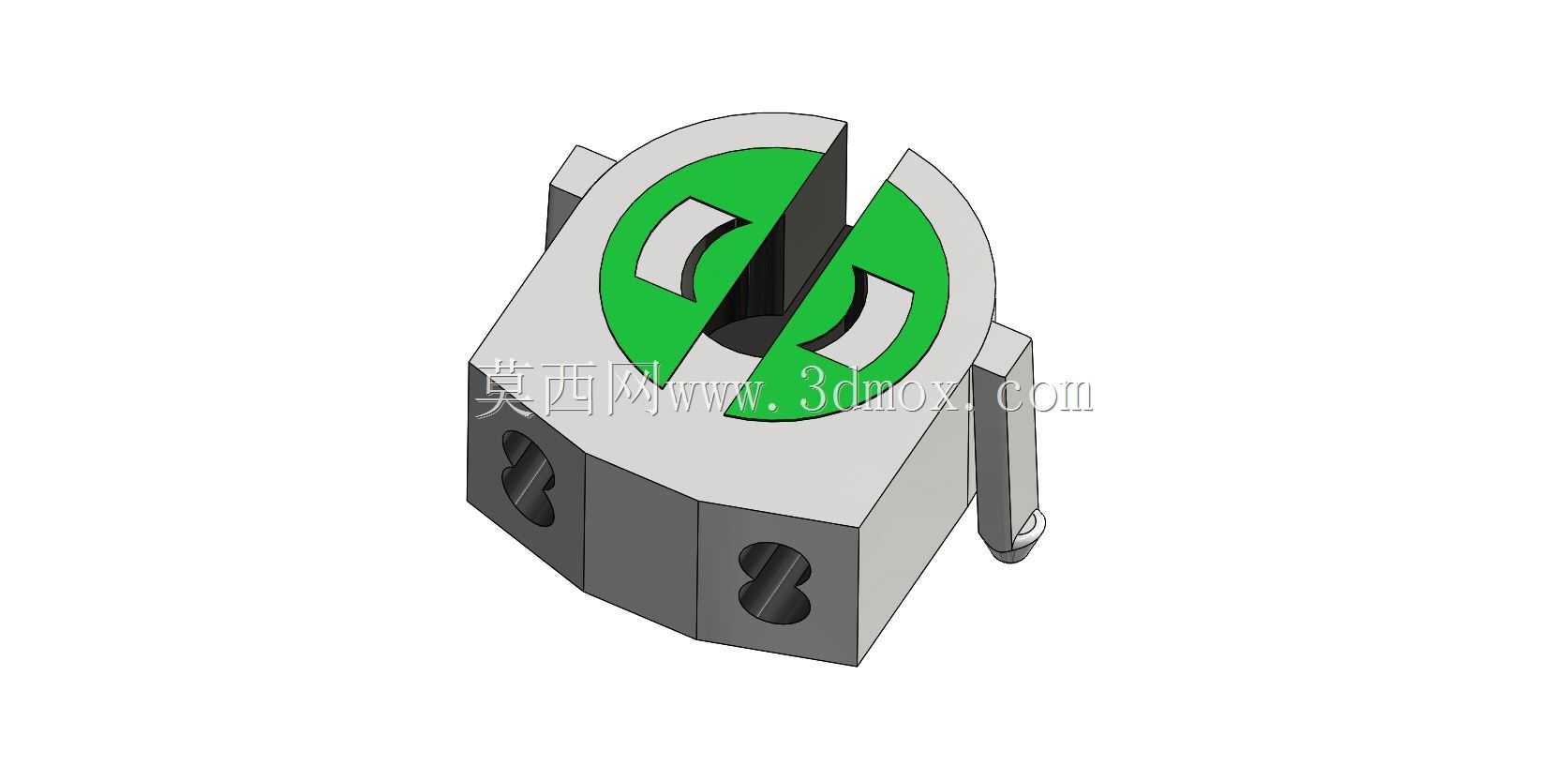

　　插入灯管时卡扣受挤压向外形变，灯管到位后卡扣回弹卡入灯管端部的定位槽，避免灯具在运输、使用过程中受震动出现灯管松脱掉落的问题。基座下部的两个插脚做了倒刺式止退结构，插脚穿过安装板后倒刺卡接在安装板背面，可承受一定的轴向拉脱力，同时基座与安装板贴合的端面做了平面度管控，保证安装后灯座不会出现歪斜，确保灯管插接后两端灯座的同轴度符合要求，避免灯管受额外弯折应力出现端部破损。从安装边界来看，该灯座的主体外形为近似方块结构，安装时需在灯具基板上预留对应间距的两个插脚过孔，过孔中心距与插脚中心距保持一致，同时要预留出基座本体的安装避让空间，避免周边结构件干涉灯管的插拔操作。导电接触件嵌装在基座内部的卡槽内，与插脚对应的接线端延伸至基座背面，

　　方便连接灯具内部的供电线路，基座主体采用绝缘阻燃材质注塑成型，可满足电气安全的绝缘要求，同时具备一定的耐温性能，适配灯管长期工作时的温升环境。在做整机结构匹配时，还需要核算灯座的压缩行程，确保灯管安装到位后两端的接触压力处于合理区间，既不会因为压力过小导致接触不良打火，也不会因为压力过大造成灯管端部受力碎裂，这类结构经过多轮迭代验证，在常规照明产品中具备较高的可靠性，组装工序简单，后期维护更换灯管也十分便捷，不需要额外工具即可完成灯管的拆装操作。
