实验室用安德森级联颗粒采样冲击装置

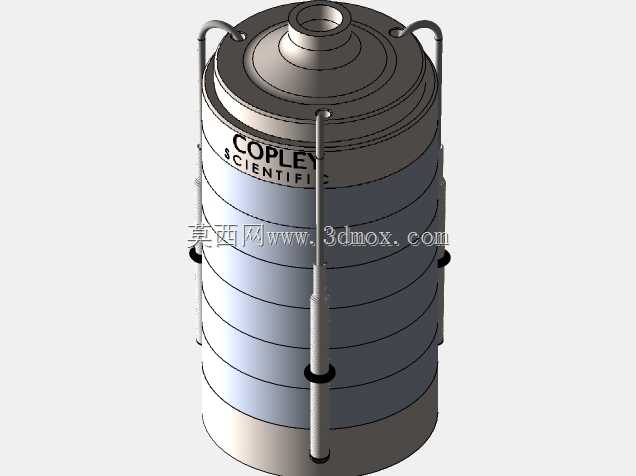

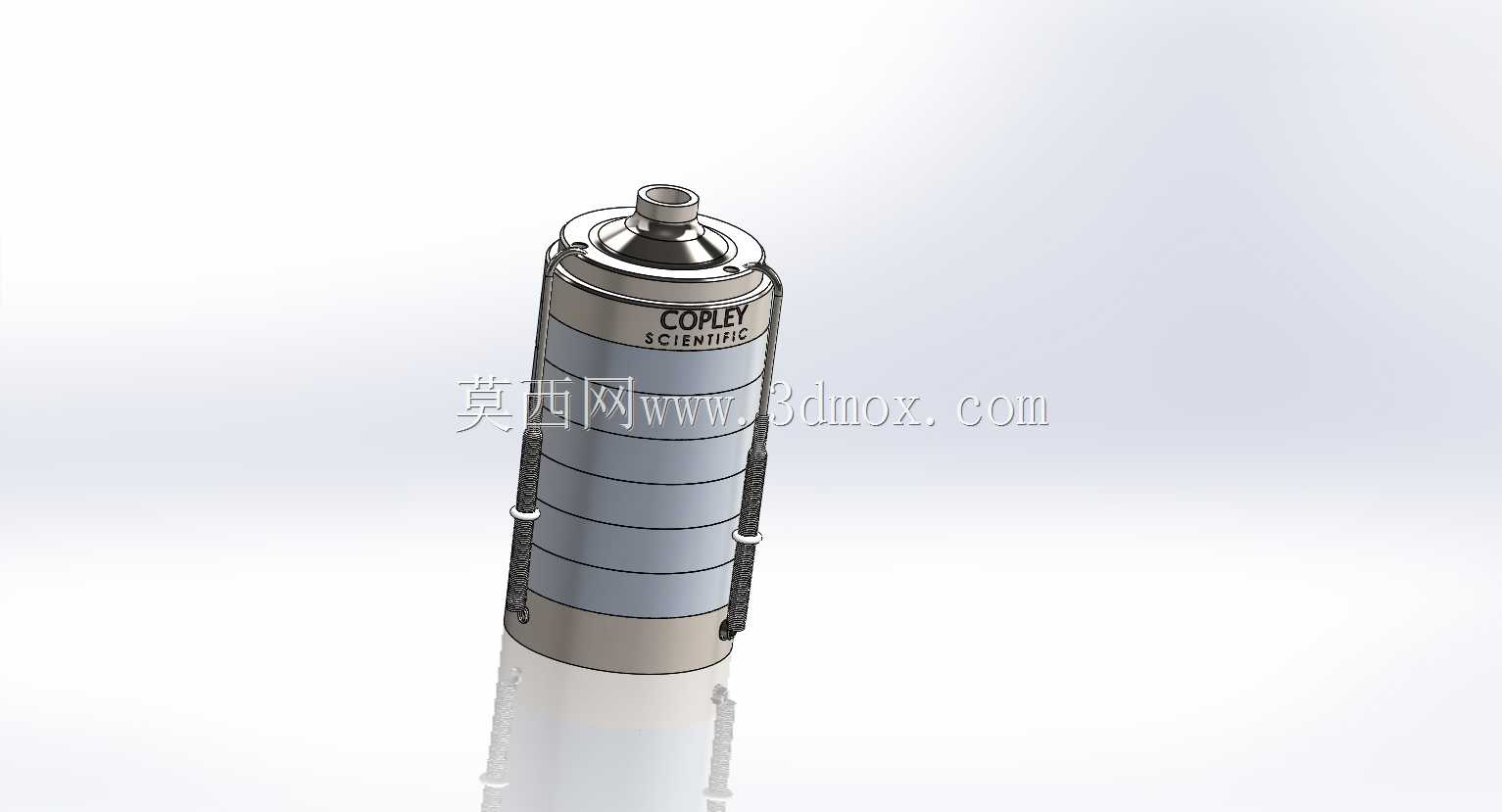

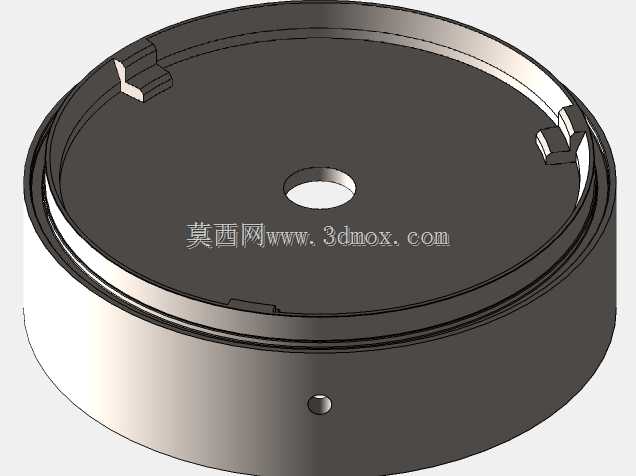

　　在环境监测与医学检验实验室的气溶胶颗粒分析场景中，级联冲击器是完成空气动力学粒径分级采样的核心装置，这类设备依靠多级惯性冲击原理，能够将不同粒径区间的颗粒分别捕集到对应层级的采样介质上，为后续的颗粒浓度、成分分析提供可靠的样本基础。从结构设计来看，该装置采用立式同轴串联的层级布局，整体为细长圆柱形态，外壳采用分段式金属筒体结构，每一级筒体之间通过定位卡扣与密封结构实现精准对接，既保证各级气流通道的同轴度，避免气流偏流导致的采样误差，也方便实验人员快速拆解更换各级采样滤膜或收集基片。装置顶部设置标准采样进气接口，可匹配不同流量的采样泵管路，接口处做了圆弧过渡导流设计，能够减少进气口的局部涡流，保证进入冲击器的气流保持稳定层流状态，

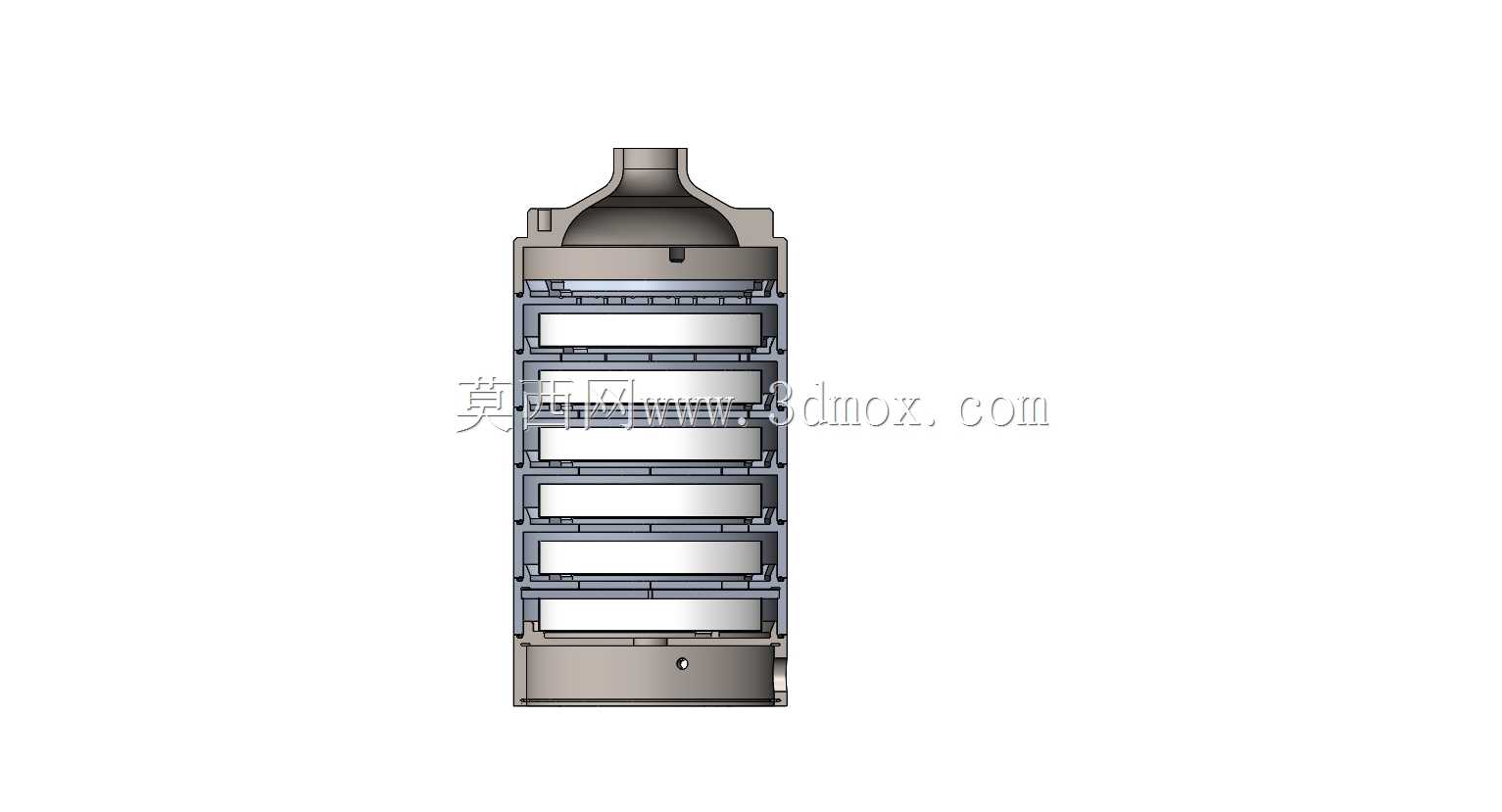

　　让颗粒随气流进入各级冲击通道时的运动轨迹符合设计计算的惯性分离阈值。每一级冲击板的喷孔尺寸按照空气动力学粒径分离要求逐级递减，气流携带颗粒穿过喷孔后，粒径大于该级切割粒径的颗粒会因惯性撞击到下方的收集板上被截留，更小粒径的颗粒则随气流进入下一级，最终实现从微米级到亚微米级颗粒的逐级分级捕集。从安装适配角度，该装置整体外径统一，可直接固定在常规实验室采样支架的标准夹具上，底部出气接口可对接流量校准装置与采样泵，整体轴向长度适配常见的实验台操作空间，无需额外定制安装工装。筒体外侧设置的防滑定位结构，既方便拆装时施力，也能在安装到支架时起到周向防滑作用，避免装置在采样过程中因管路拉扯发生转动移位。在实际使用场景中，

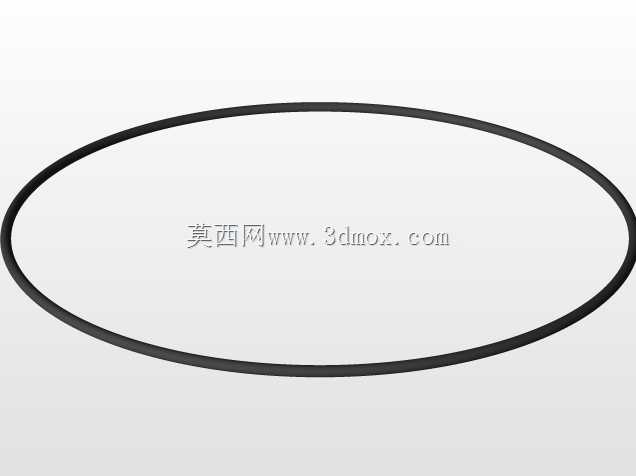

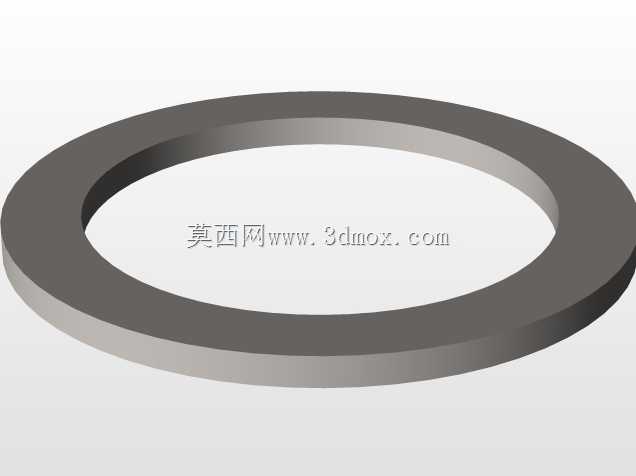

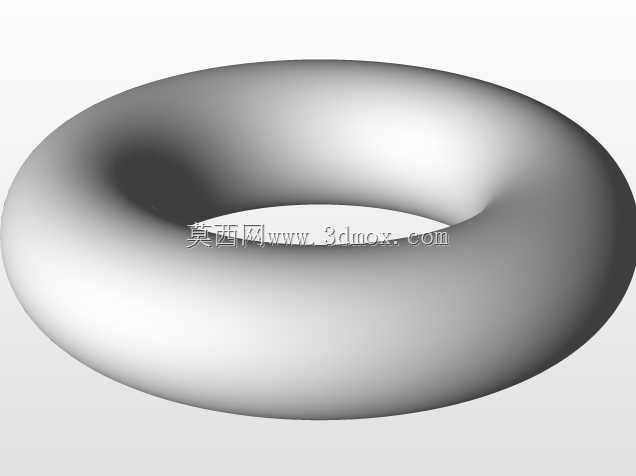

　　这类级联冲击器既可以用于环境实验室的大气颗粒物粒径分布检测，也可用于医学实验室的呼吸道气溶胶采样分析，设备的每一级密封结构都经过气密性适配设计，保证采样过程中无旁侧漏气，确保各级采样流量稳定，让颗粒分级的切割粒径偏差控制在允许范围内。建模过程中对各级筒体的配合公差、喷孔的位置度、密封槽的尺寸精度都做了对应还原，能够直观呈现设备的装配关系与内部气流通道的布局逻辑，为相关采样设备的结构优化、实验装置的选型适配提供直观的三维参考。
