医药制药用雾化吸入装置结构设计

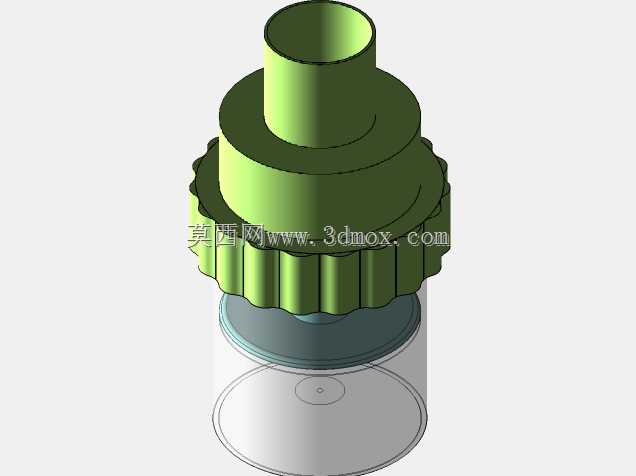

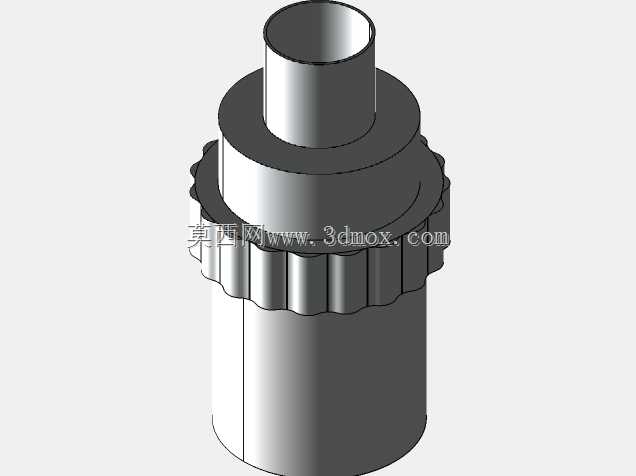

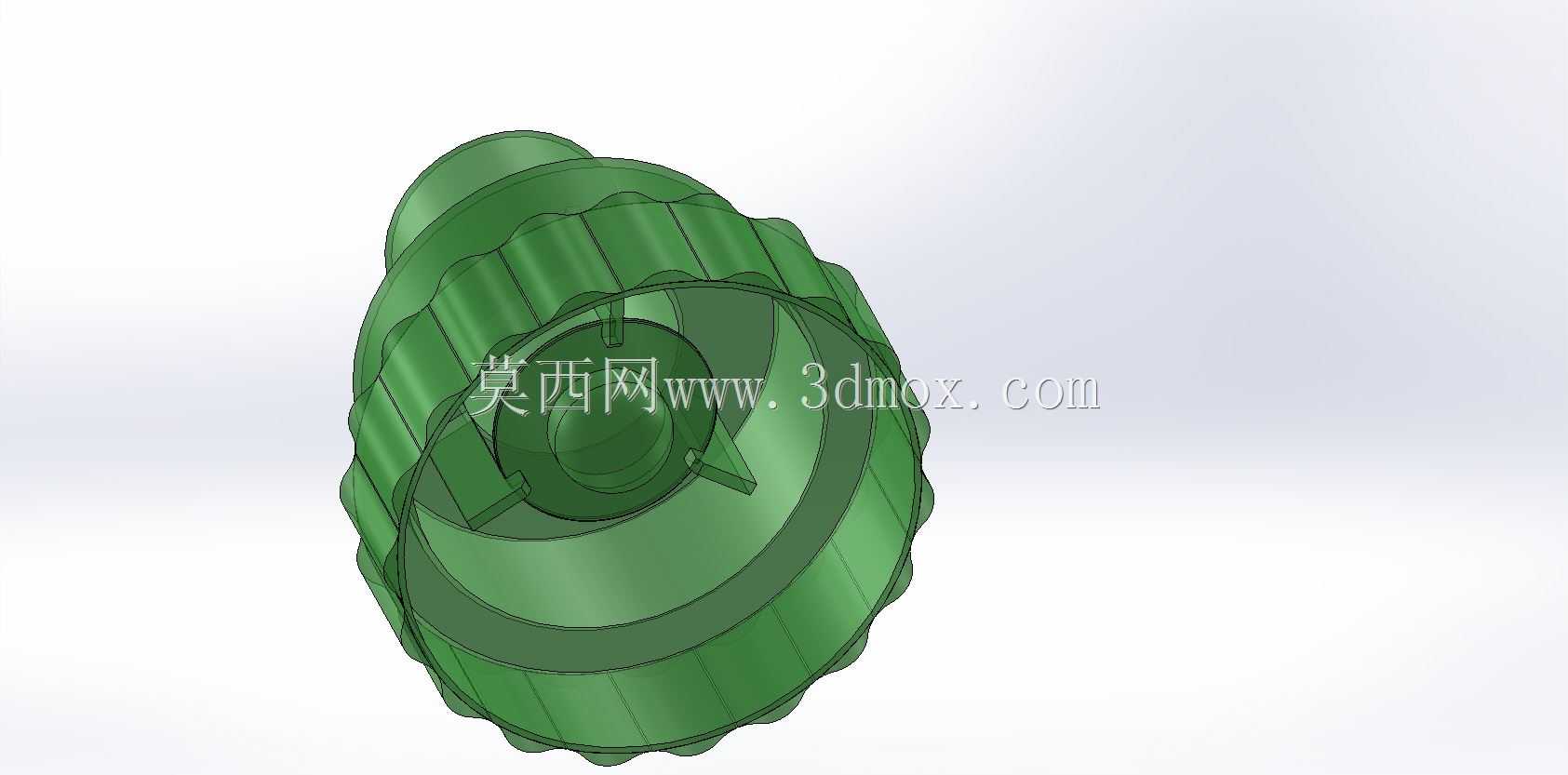

　　这款雾化装置的结构设计，核心围绕医药给药场景的实际需求展开，日常可适配制药生产环节的药液雾化测试、临床医药场景的呼吸道给药作业，核心作用是将液态药剂打散为符合粒径要求的细微雾粒，让药剂能够随呼吸气流直达呼吸道病灶区域，提升给药的精准度与吸收效率。从结构设计逻辑来看，整体采用分层同轴布局，最上部的直筒段为标准出气接口，外径尺寸适配常规呼吸管路与面罩的通用连接规格，接口端面做了圆角过渡处理，避免装配时刮损配套的柔性管路，也能降低连接位置的气流阻力。中部的阶梯式变径结构是雾化核心腔体的容纳段，外侧设计的周向滚花防滑结构，没有额外增加零件的最大外轮廓尺寸，却能在手动拆装储液杯时提供足够的摩擦力，无需额外工具即可完成旋紧与拆卸操作，

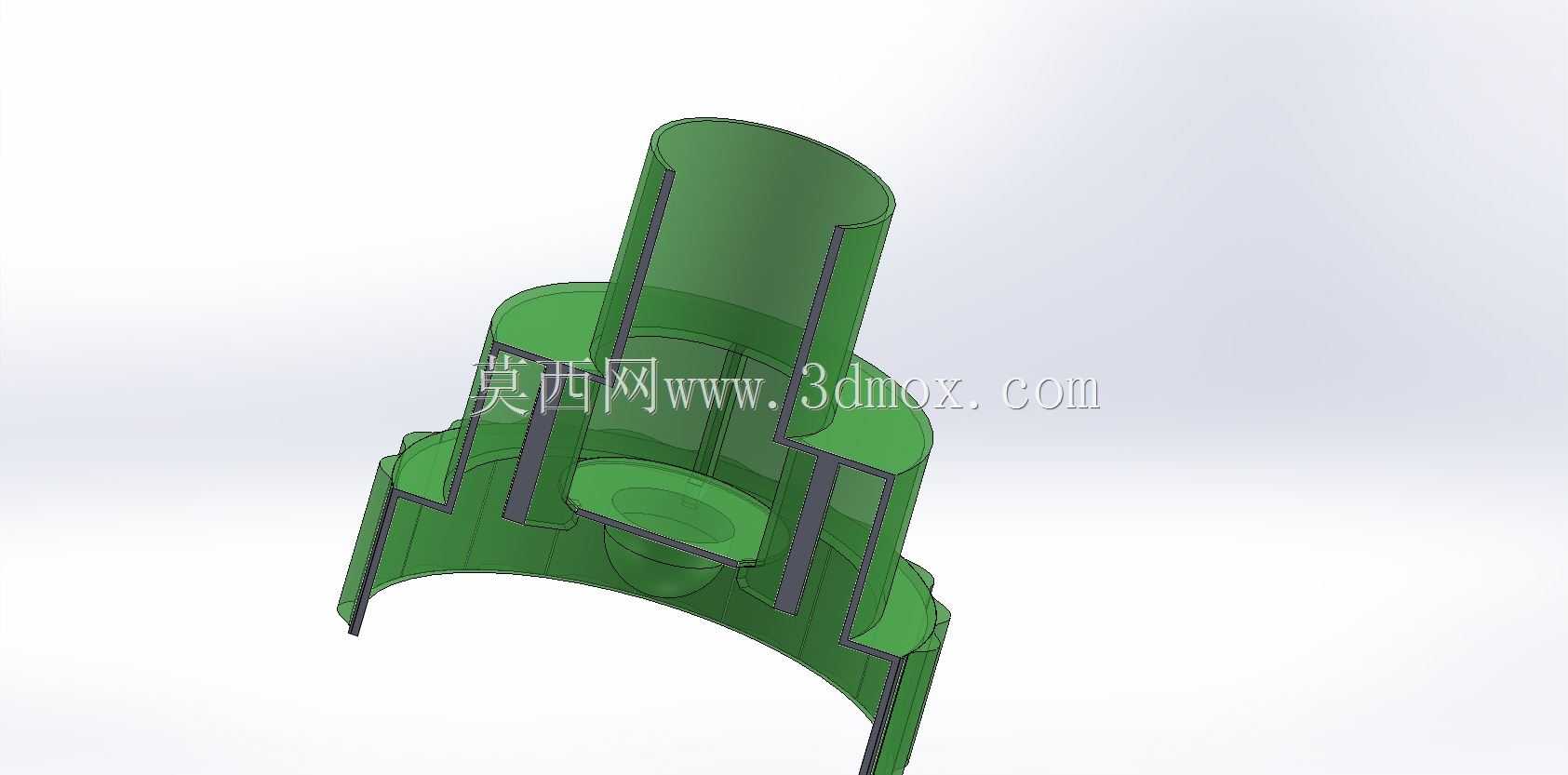

　　方便日常的药剂加注与腔体清洁作业。下部的透明储液杯段采用薄壁圆筒结构，与上部主体通过螺纹旋合连接，旋合位置设计了内置密封槽，可搭配常规O型密封圈实现药液密封，避免倾斜或倒置状态下的药液渗漏问题，透明材质的选用也能让使用者直观观察内部剩余药液量，及时补充药剂，避免干烧损坏内部雾化组件。设计过程中充分考虑了安装边界的适配性，整体最大外径控制在常规手持操作的舒适握持范围内，总高度适配桌面放置、手持操作的常规使用场景，不需要额外预留过大的安装操作空间。内部流道做了顺滑的圆弧过渡处理，没有直角突变结构，既可以减少雾粒在流道内壁的附着损耗，也能避免药液残留造成的交叉污染问题，每次使用后仅需拆卸储液杯与核心腔体即可完成全面清洁，结构拆分件数量少，

　　没有易脱落的细小零件，日常维护操作门槛低。雾化核心组件的安装位置做了定位台阶设计，装配时不需要额外调整对位，直接放置到位即可完成定位，能保证雾化生成的雾粒均匀向上输送，不会出现偏流、大液滴直接喷出的问题，输出的雾粒粒径集中在适合呼吸道沉积的区间，能够满足医药给药场景的雾化效果要求。
