工业级强光手持照明手电筒结构设计

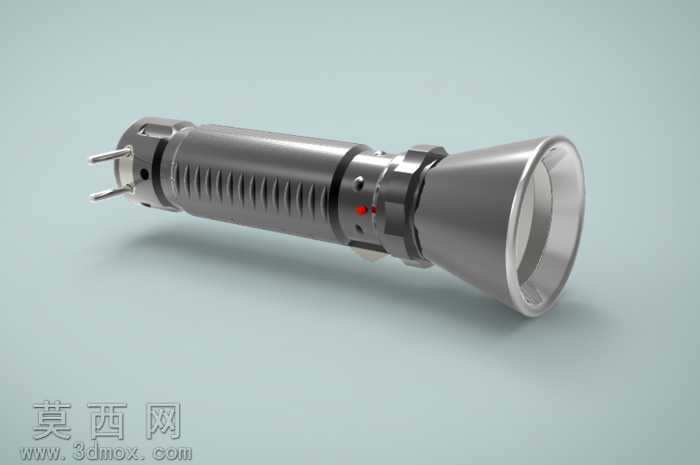

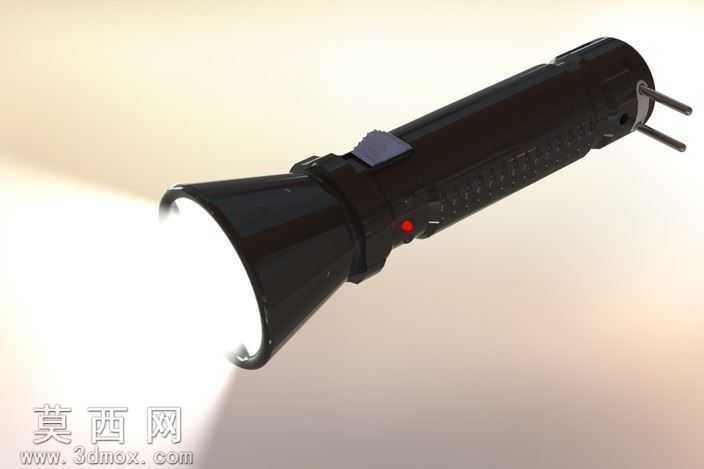

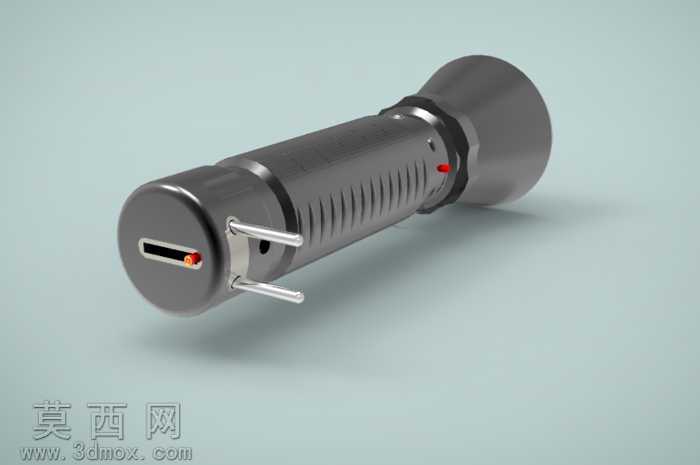

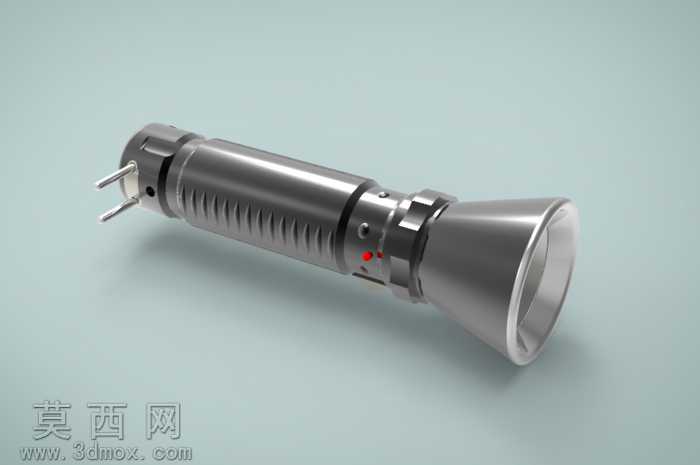

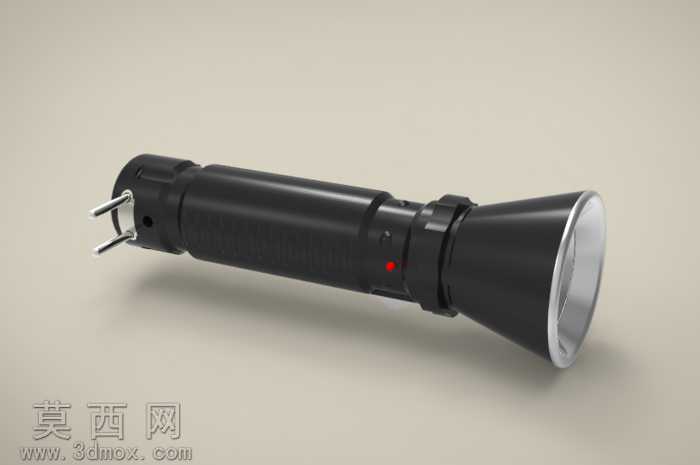

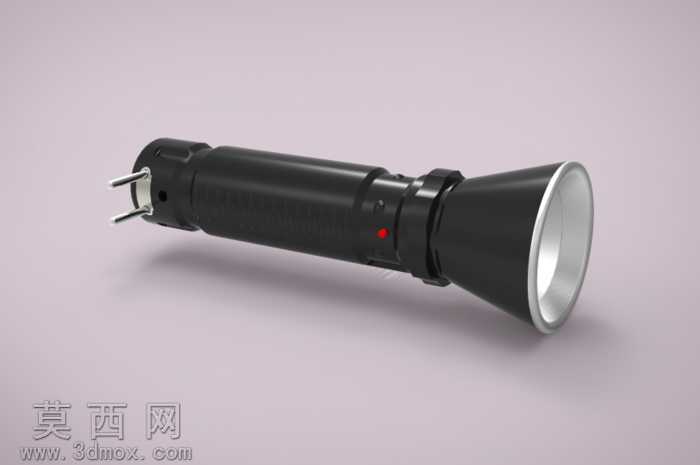

本款手电筒三维模型采用SolidWorks平台完成全参数化建模，整体遵循工业手持照明设备的人机工程设计逻辑，建模过程中对各部件的装配公差、配合间隙做了精准约束，确保模型可直接用于后续结构验证与生产开模参考。模型整体分为灯头总成、筒身主体、尾盖充电接口三个核心模块，灯头部分采用大口径聚光杯设计，建模时通过旋转凸台命令生成反光杯的抛物面曲面，曲面曲率经过反复调校，可实现光线的高效汇聚，灯头外圈设置防滑旋转调焦环，通过螺纹配合与灯头主体连接，可实现聚光、泛光模式的切换，调焦环表面做了滚花纹理建模，提升实际使用时的操作摩擦力。筒身主体采用分段式结构设计，中部设置防滑握持胶圈区域，建模时通过阵列命令生成等距的环形防滑槽，筒身侧面嵌入红色电源指示灯开孔，内部预留指示灯安装位与走线槽，筒身内部做了电池仓的完整结构建模，可适配常规18650型号锂电池，仓壁设置加强筋结构，提升筒身抗摔抗形变能力。尾盖部分集成了充电插脚结构，插脚与尾盖内部的充电保护电路板安装位做了精准定位，尾盖与筒身通过螺纹连接，连接处预留防水胶圈安装槽，可实现IPX4级别的防水能力。渲染阶段采用哑光工程塑料材质赋予筒身主体，反光杯内壁赋予高反光金属材质，调焦环与握持区域赋予软胶材质，通过三点布光方案模拟真实工业产品的展示效果，突出各部件的材质质感与结构细节。整个建模过程从实际使用场景出发，兼顾了结构强度、握持舒适度、功能实用性三个核心设计维度，所有部件均做了可拆分组装的约束设置，可直接用于装配动画制作、结构干涉检查以及3D打印手板验证。
