大男孩蒸汽机车中间体驱动轮结构设计

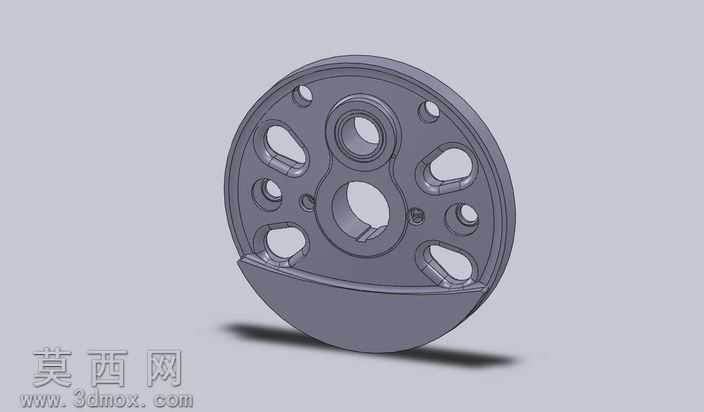

该作品为联合太平洋“大男孩”蒸汽机车配套的中间体驱动轮三维建模成果，建模过程依托参数化设计逻辑完成，首先依据蒸汽机车动轮的实际传动载荷需求，确定轮体的基础轮廓尺寸，整体采用辐板式减重结构，在保证轮体结构强度的前提下，于辐板区域开设多组不同规格的异形镂空孔，既有效降低轮体自重，也适配机车运行过程中的动平衡调校需求。轮体中心区域设置多级同轴安装孔位，分别对应车轴装配、中间体传动销对接、轴承定位等功能，各孔位的同轴度公差、配合面粗糙度均按照铁路机车零部件的设计规范进行参数设定，轮缘部分采用加厚圆弧过渡结构，匹配轨道运行的接触受力需求，避免运行过程中出现轮缘过度磨损的问题。材质渲染阶段，针对铸钢轮体的金属质感进行调校，还原铸钢件表面细微的磨砂质感与金属反光特性，同时对轮体下半部分的配重区域做差异化材质表现，区分配重块与辐板部分的材质差异，让整体结构层次更加清晰。设计过程中充分考虑蒸汽机车动轮的传动受力特性，对辐板与轮毂、轮缘的衔接位置做圆角过渡处理，降低应力集中风险，所有镂空孔的边缘均设置倒角，既符合实际加工的工艺要求，也避免运行过程中出现应力裂纹。整个模型的结构完全还原真实“大男孩”机车驱动轮的中间体传动结构，各装配位的尺寸参数与实际零部件保持一致，可用于机车结构展示、传动原理演示、复古机车模型复刻等场景，建模过程中对每一处结构的功能逻辑都做了对应还原，没有冗余的结构设计，所有特征均服务于轮体的传动、承重、减重、动平衡四大核心功能。
