蒸汽机车大男孩前后驱动轮盘结构模型

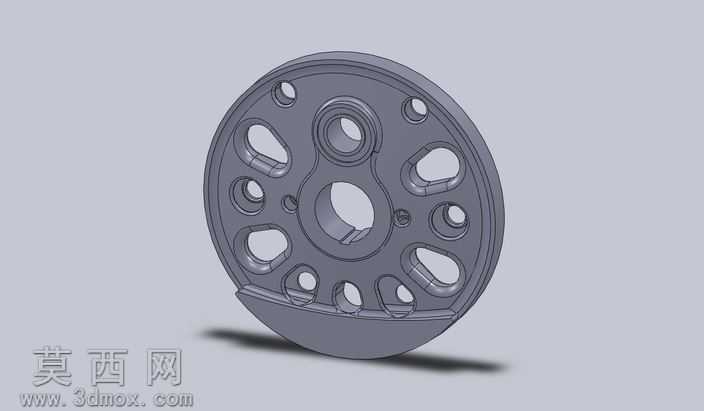

本模型为蒸汽机车前后驱动轮盘的三维实体建模成果，建模过程依托参数化设计逻辑完成，首先依据联合太平洋“大男孩”蒸汽机车的驱动轮实际尺寸比例，确定轮盘的基准外径、中心轴孔直径以及各功能孔位的定位基准，以中心轴孔为核心建立全参数化草图，通过拉伸凸台命令生成轮盘的基础实体，再通过切除拉伸命令依次加工出中心轴承安装孔、周边减重孔、辐板定位孔以及轮缘侧的铰接安装槽结构。建模过程中对轮盘的壁厚过渡做了精细化处理，在辐板与轮缘、轮毂的衔接位置添加了符合铸造工艺要求的圆角特征，避免应力集中问题，同时对所有孔位的边缘做了倒角处理，还原实际机加工的工艺细节。材质渲染阶段，为轮盘赋予铸钢材质，调整材质的粗糙度、金属度参数，还原铸钢件表面略带磨砂的金属质感，同时添加轻微的使用痕迹纹理，模拟机车驱动轮长期运行后的表面状态，渲染时采用三点布光方案，主光从斜上方打亮轮盘主体结构，辅光补全暗部细节，轮廓光勾勒轮盘的边缘轮廓，清晰呈现轮盘上的镂空结构、台阶孔以及侧面铰接槽的立体形态。结构设计上，该轮盘采用辐板式镂空结构，在保证轮盘结构强度满足大牵引力传动需求的前提下，通过多组异形减重孔最大限度降低轮盘自身重量，中心位置的阶梯孔用于安装车轴与传动轴承，周边分布的小孔用于轮盘与辐条、侧连杆的铰接固定，轮缘下半部分的加厚结构用于匹配轨道接触需求，同时预留了闸瓦制动的配合面。设计思路围绕蒸汽机车驱动轮的实际功能需求展开，既还原了“大男孩”蒸汽机车驱动轮的经典外观特征，也完整复现了轮盘内部的装配结构、连接点位，所有特征的尺寸比例均参考真实机车的测绘数据，保证模型的结构合理性与尺寸准确性，可用于蒸汽机车结构展示、机械原理教学以及相关文创产品的设计参考。
