山地车XD塔基飞轮转接座三维设计

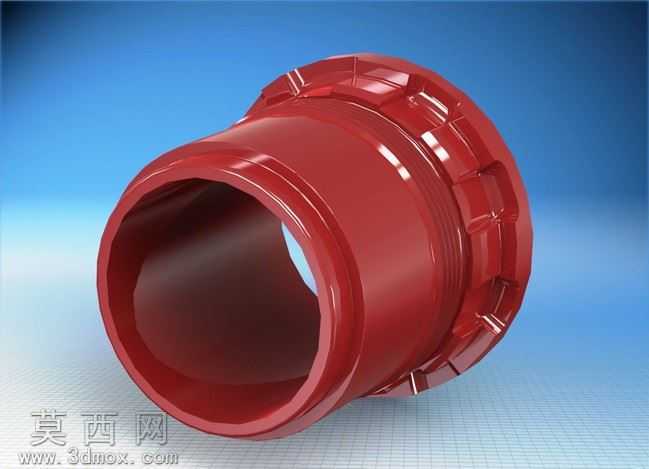

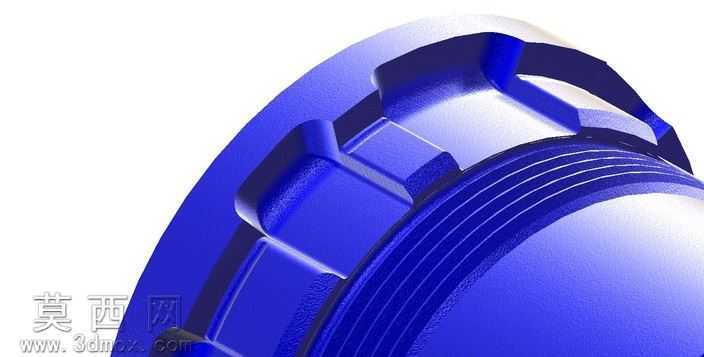

本作品为适配SRAM XD塔基规格的山地车飞轮转接座三维建模设计，建模过程中严格遵循自行车传动系统的装配公差标准，首先通过测绘真实产品的关键尺寸，确定了筒体的内外径参数、端部花键的齿形模数与分布角度，以及外沿防滑卡槽的深度与间距，保证模型与实物的装配一致性。建模阶段采用参数化设计思路，先绘制筒体的回转截面草图，通过回转命令生成基础筒体结构，再针对端部的花键结构，先绘制单个齿的截面轮廓，通过环形阵列完成整圈花键的创建，随后对花键边缘做倒圆角处理，模拟真实零件的加工倒角，避免装配时的应力集中。外沿的防滑卡槽采用拉伸切除的方式创建，每个卡槽的侧壁做了微小的拔模角度，还原注塑或压铸成型的工艺特征，同时卡槽的分布完全匹配专用安装工具的卡位尺寸，保证虚拟装配时工具与零件的完全契合。材质与渲染阶段，为模型赋予了亮红色的工程塑料材质，调整材质的粗糙度参数模拟哑光带轻微光泽的表面质感，同时添加了细微的表面颗粒纹理，还原真实产品的注塑表面效果；场景采用蓝白渐变的背景搭配网格地面，添加了柔和的顶光与侧光，在筒体的弧面与花键棱角处形成自然的高光与阴影，清晰展现零件的结构层次与曲面过渡。结构设计上，筒体内部为贯通的中空结构，内壁做了阶梯式的直径变化，分别对应塔基的定位段与锁紧段，保证安装时的轴向定位精度，端部花键的齿形做了等强度优化，在保证与飞轮啮合精度的同时，减轻了零件的整体重量，外沿的防滑卡槽既满足安装时的受力需求，也起到了外观装饰的作用。整个建模过程完全还原了真实零件的工艺细节与装配逻辑，所有特征的创建都遵循机械加工的成型规律，没有出现违背工艺要求的不合理结构，模型可用于自行车传动系统的装配模拟、产品展示以及后续的工程图导出与加工参考。
