工业管路用快装式密封连接接头结构

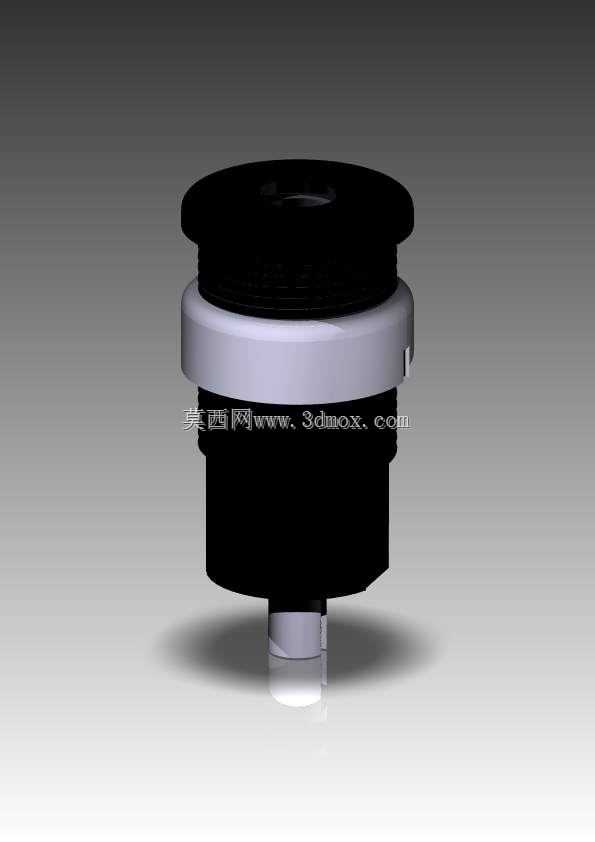

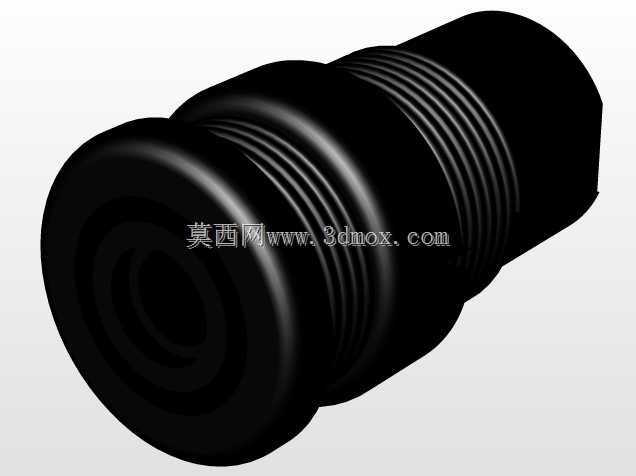

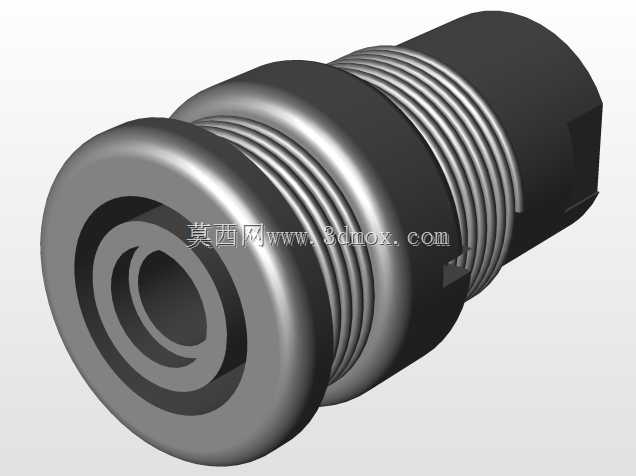

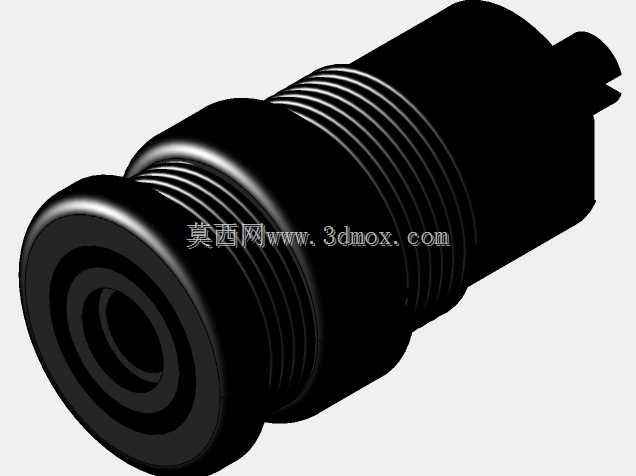

　　该结构件主要应用于工业流体输送管路、气动控制回路、小型液压支路的终端连接场景，在自动化生产线气路排布、小型设备冷却水路接驳、实验室流体管路搭建场景中适配性较强，可替代传统螺纹接头实现快速拆装，减少管路维护时的停机时长。从功能特性来看，该接头采用三段式同轴结构设计，上部带防滑滚纹的旋钮段用于手动锁紧操作，中部银灰色环带为密封承压段，内置弹性密封胶圈可实现对接管路的径向密封，下部柱段为插入式对接端，可直接适配对应内径的软管或硬管插口，无需额外套丝或焊接作业。设计过程中优先考虑了现场安装的操作便利性，上部旋钮的外径尺寸大于下部主体直径，徒手操作时可提供足够的旋转力矩，无需借助扳手等工具即可完成锁紧与松脱动作，

　　适合狭小安装空间内的单手作业场景。外形尺寸方面，整体为同轴回转体结构，总高度控制在常规管路接头的通用尺寸区间内，最大外径位于中部密封环位置，安装时所需的径向操作空间仅需比最大外径大10mm即可，下部插入端的外径公差严格控制在h7精度区间，可与标准内径的管路实现过渡配合，避免插接后出现松脱或泄漏问题。安装边界上，该接头对接时的轴向插入深度有明确的限位设计，当管路插至中部密封环下端面时即到达安装到位位置，无需额外做插入深度标记，可降低现场施工的操作门槛。结构上的台阶式设计可实现轴向定位，锁紧时上部旋钮下压中部密封环，使内置胶圈产生径向膨胀，抱紧插入的管路外壁，同时实现轴向固定与径向密封，在0.8MPa以内的气压、0.

　　6MPa以内的水压工况下可保持稳定密封性能，不会出现渗漏或脱管问题。该结构的建模过程严格遵循回转体零件的同轴度要求，所有配合面的圆柱度公差控制在0.02mm以内，避免安装后出现偏载导致的密封失效，外表面的棱角位置均做了R0.5的圆角处理，既可以避免安装时划伤操作人员，也能减少应力集中，提升零件的抗疲劳性能，适配长期反复拆装的使用场景。
