法兰安装多芯圆形电连接器结构

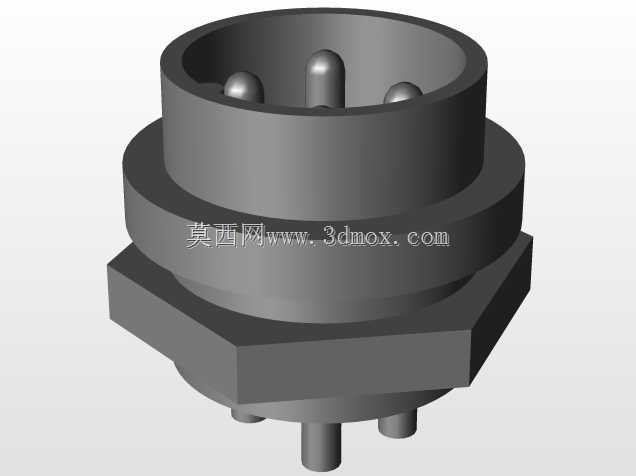

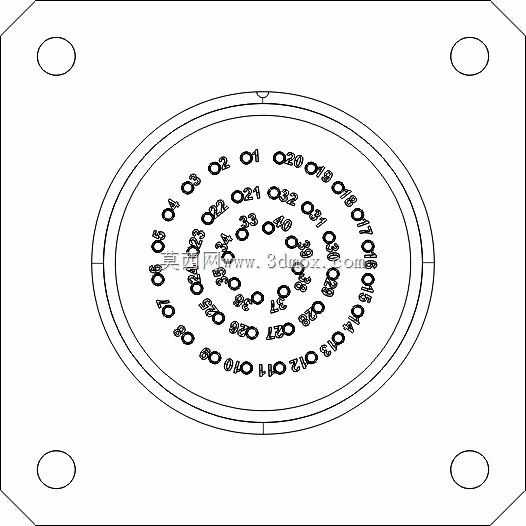

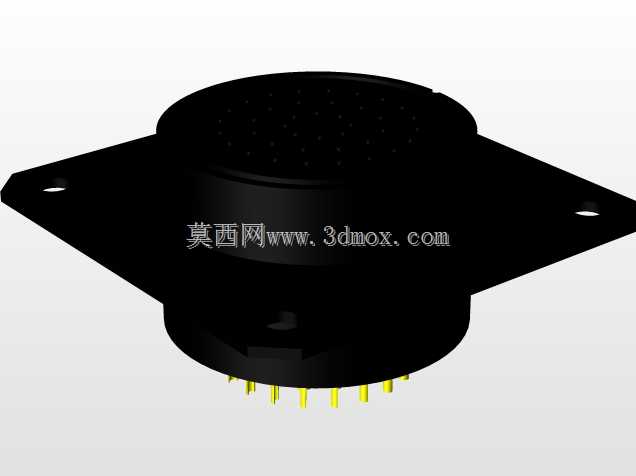

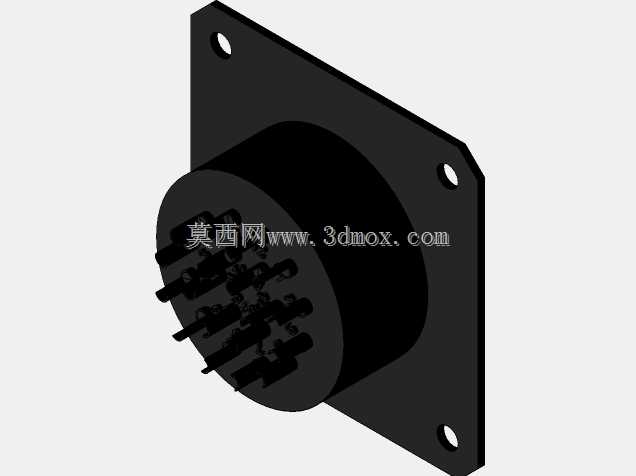

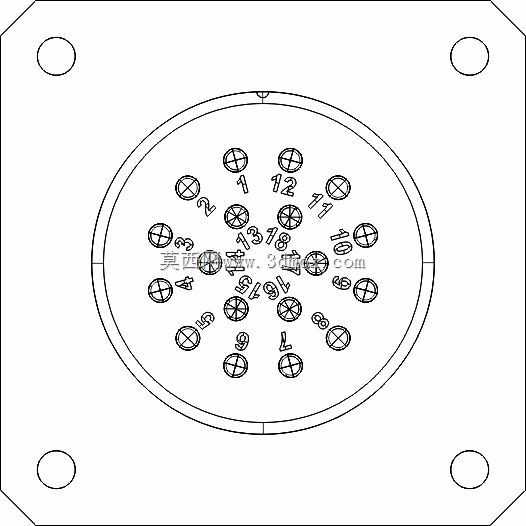

　　这类带方形法兰安装座的圆形多芯电连接器，常见于工业控制柜内部走线、户外机电设备的信号与动力转接场景，也会用在轨道交通车载设备、机床操作面板的外接线路对接环节，核心作用是实现多回路电气线路的快速插拔连接，同时依托法兰结构实现接插件本体在设备面板、安装壁板上的可靠固定，避免插拔受力时接插件移位导致的线路松脱、接触不良问题。从结构设计逻辑来看，前端圆形插合面做了等圆周排布的插针布局，多芯位的设计可以同时兼容多路低压控制信号与小功率动力回路的传输需求，插针根部做了台阶式限位结构，插合时能与对接端的插孔座形成精准导向，避免插针偏斜弯折；外围的方形法兰盘四个角预留了通孔安装位，适配标准规格的紧固螺丝，安装时可以直接贴靠在设备面板的预制开孔位置，

　　从面板外侧穿入螺丝完成固定，法兰盘与圆形主体的衔接处做了圆角过渡，既可以减少注塑或机加工过程的应力集中，也能避免安装时锐边划伤操作人员或线缆表皮。实际选型使用时，需要注意安装边界的尺寸匹配：法兰盘的对角安装孔距要和设备面板上的预制孔位完全对齐，圆形主体的外径要小于面板开孔直径，预留0.2-0.5mm的装配间隙方便安装对位，插合端的伸出长度要考虑对接端的插合深度，避免插合不到位导致的接触电阻过大问题。这类接插件的结构设计优先考虑安装稳固性与插拔耐用性，法兰盘的厚度经过力学校核，在多次插拔受力后不会出现形变，插针采用铜基镀银材质降低接触电阻，外部绝缘壳体采用高强度工程塑料材质，具备一定的耐油、耐候性能，可以适配多数工业现场的使用环境。

　　在三维建模过程中，需要重点保证安装孔位的位置度公差、插针的排布同轴度，以及法兰安装面的平面度要求，这些参数直接影响后续实物装配的适配性，若安装孔位偏差超过0.1mm，就可能出现安装时螺丝无法穿入的问题，若插针排布同轴度不足，插合时会出现卡滞甚至插针弯折的故障。
