长条形多孔电子接插件结构设计

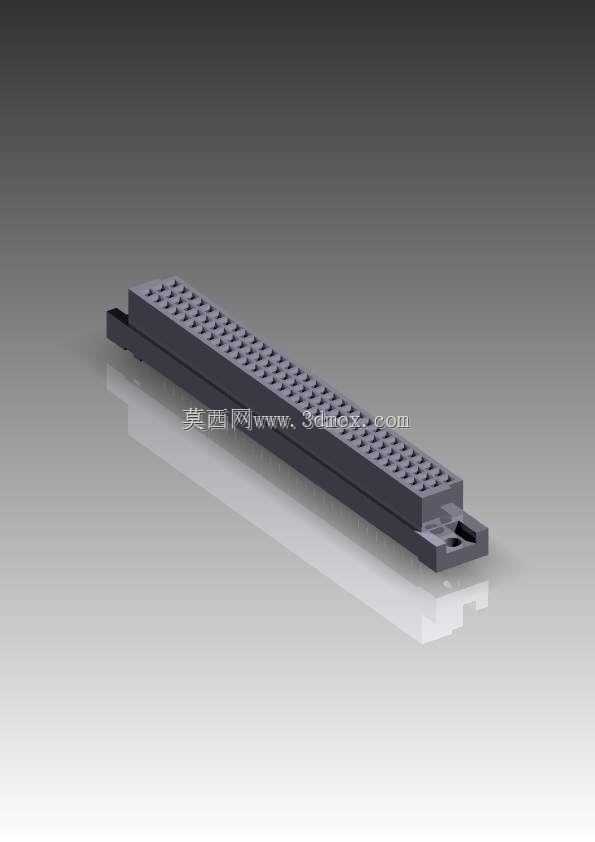

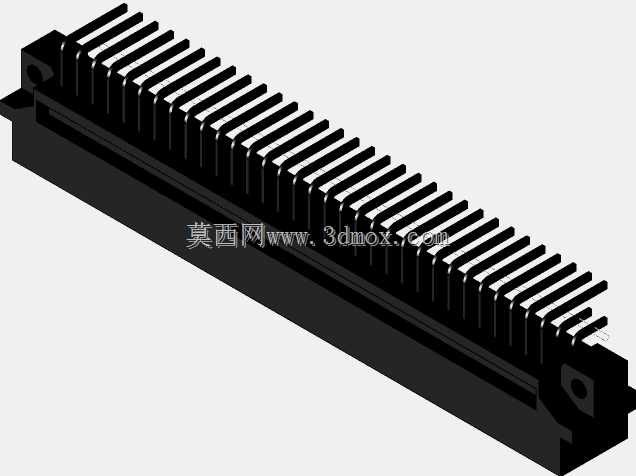

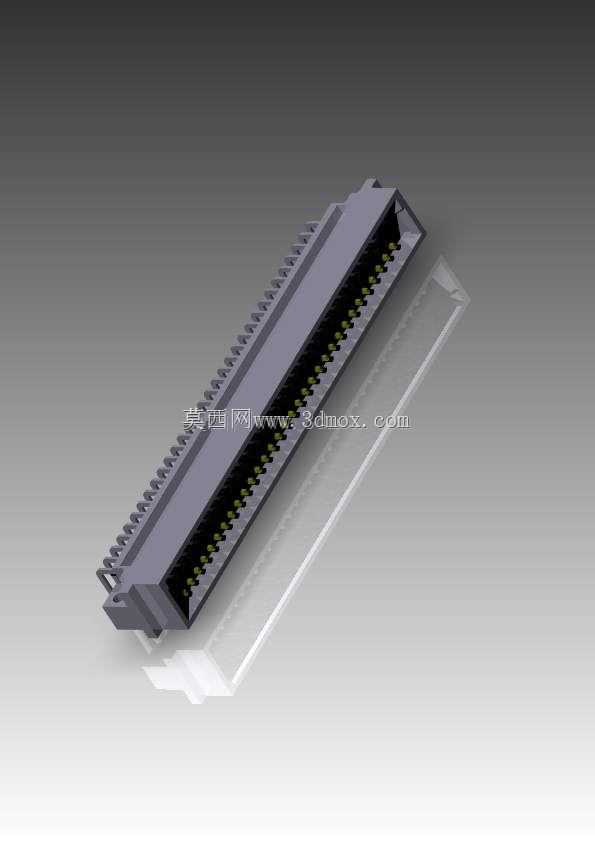

　　这款长条形多孔构件属于板对板连接类电子接插件，在工业控制板卡、通讯设备背板、测试治具内部的信号传输场景中应用广泛，主要作用是实现两块平行排布PCB板之间的多通道信号与小电流导通，替代传统飞线连接来提升设备内部布线的规整度与连接可靠性。从结构设计来看，主体采用长条形窄边布局，整体截面为矩形，主体上表面均匀排布矩阵式接触端子孔位，孔位间距遵循标准电子接插件间距规范，可适配常规排针类接触端子，单排孔位数量根据传输通道需求设置，能同时满足数十路信号的并行传输需求。构件一端设置带安装孔的定位凸耳，凸耳上的通孔为标准安装固定位，可通过M2规格螺丝直接锁附在PCB板的预留安装位上，安装时凸耳端面与PCB板表面贴合，

　　能抵消接插件插拔过程中产生的侧向力，避免长期使用后接插件出现松脱移位的问题。构件底部设置对称的定位凸台，凸台尺寸与PCB板上的预留定位槽匹配，装配时可先通过凸台完成预定位，再锁附固定螺丝，能有效降低装配过程中的孔位对齐难度，提升产线装配效率。接触端子孔内部设计有防退卡扣结构，端子压入孔位后卡扣会卡入端子的预留卡槽内，避免设备运输或运行过程中受振动影响导致端子脱出，保障接触稳定性。构件侧壁做了0.2mm的拔模斜度处理，适配注塑成型工艺要求，可降低注塑生产过程中的脱模难度，减少侧壁拉伤、缺料等不良问题。整体外形的长宽高比例适配板间10mm以内的安装间距，不会占用过多板上空间，可在高密度排布的PCB板组之间灵活布置。在实际选型应用中，

　　这类接插件可根据传输信号的类型选择对应的端子材质，普通信号传输可选用磷青铜镀锡端子，高速信号传输场景可选用镀金端子来降低接触电阻，减少信号衰减。设计过程中需要重点关注孔位的位置度公差，孔位中心偏差需控制在0.05mm以内，避免出现端子插针偏位导致的接触不良问题，同时安装凸耳的平面度公差需控制在0.1mm以内，保证锁附后接插件主体与PCB板保持平行，避免长期受力出现壳体开裂的情况。
