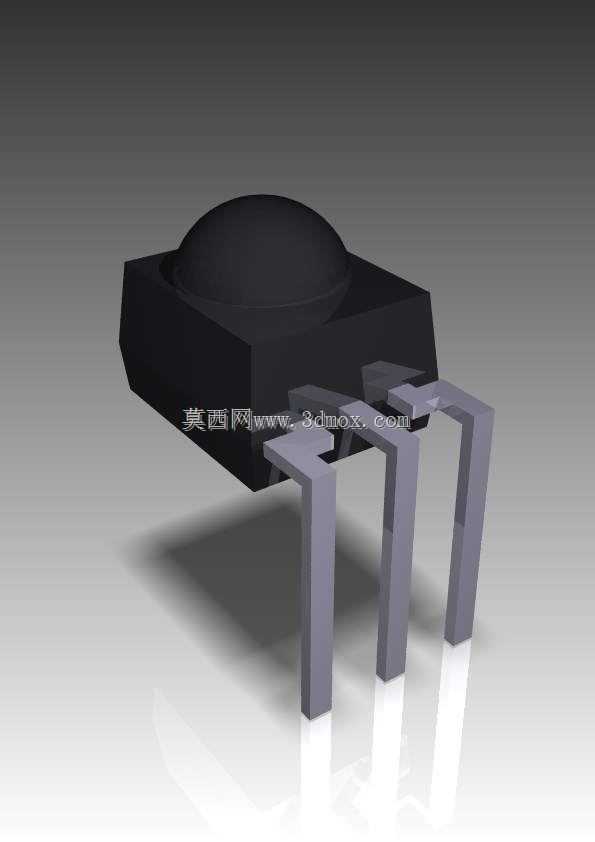

这款光电接收类半导体元件的三维结构,还原了直插封装光电器件的完整形态,可直接用于光电检测类电路的PCB布局仿真、整机结构干涉校验场景。在工业自动化领域,这类元件常被集成在光电开关、转速检测模块、物体存在感应单元中,负责将接收到的光信号转换为可被电路采集的电信号,是漫反射式光电传感器、对射式计数装置的核心感知部件。从结构设计来看,模型完整复现了黑色环氧封装主体的半球形受光面结构,该曲面设计经过光学角度优化,可将指定视场角内的入射光线汇聚到内部的感光芯片区域,避免杂散光从侧面进入封装内部造成信号误触发。三个平行排布的直插引脚采用标准2.54mm间距设计,引脚截面为矩形,长度预留了常规波峰焊所需的插装余量,安装时引脚穿过PCB对应过孔后,
焊接面保留1-2mm的引脚长度即可满足焊接强度要求,封装主体底部与PCB板面的间隙控制在0.8-1.2mm区间,既可以避免焊接时热量直接传导到封装内部损伤感光芯片,也能预留出清洗助焊剂的流通空间。封装主体的黑色环氧材质添加了光屏蔽成分,仅保留顶部半球区域的光线入射通道,可有效隔绝电路板上其他元件产生的红外杂波干扰,提升信号输出的稳定性。在进行整机结构设计时,该元件的受光面中心需要与对侧发射管的光轴保持重合,轴向偏差不超过1mm才能保证最佳的信号接收强度,模型预留的安装边界可满足结构工程师在布局时提前校验光路遮挡问题,避免后期装配时出现结构件挡住受光区域的问题。引脚的折弯半径设计符合电子装联的工艺要求,若需要进行卧式贴装改造,
可在引脚距离封装根部3mm位置进行90度折弯,折弯时避免应力直接传导到封装内部的引脚键合点,防止内部引线断裂造成元件失效。这类光电元件在消费电子、工业检测、智能家电领域都有广泛应用,小到智能水表的脉冲计数、打印机的纸张位置检测,大到自动化生产线的工件计数、安全光幕的接收单元,都能见到同封装结构的光电晶体管,该三维模型可帮助结构工程师在设计阶段完成元件布局、干涉检查、光路匹配的全部校验工作,减少实物打样阶段的元件适配问题。
