表贴式椭圆封装电子元器件结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450292
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计
  • 表贴式椭圆封装电子元器件结构设计

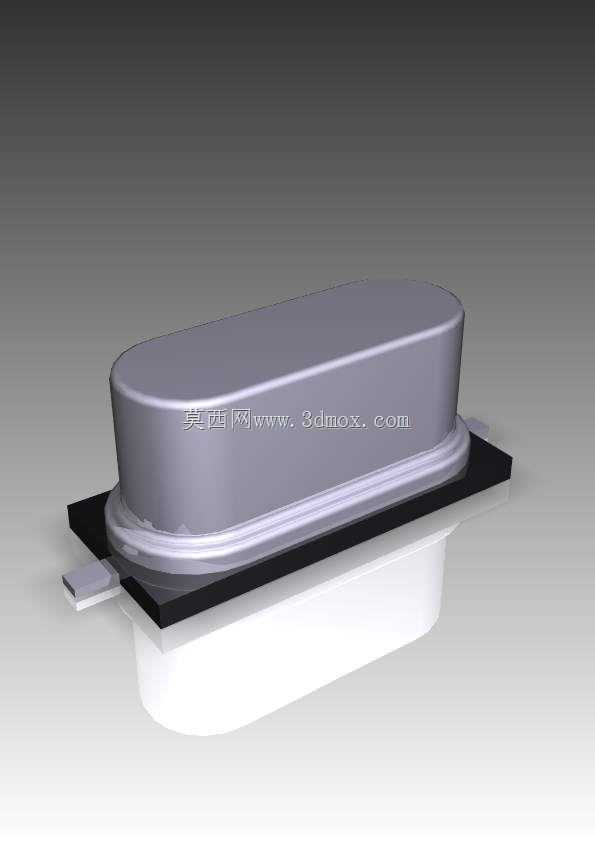

  这款表贴式椭圆封装器件的结构设计,最初是为适配高密度PCB板载安装场景做的优化,在便携消费电子、小型工控控制板、车载传感模块这类对板面占用空间有严苛要求的设备里,这类扁长椭圆轮廓的封装比同容积的圆形、方形封装更适合顺着板边走线排布,能有效减少板面的无效留白。从实际使用场景来看,这类封装通常用来承载晶振、小型滤波模块、贴片传感单元这类对安装高度有严格限制的器件,整体壳体做了圆弧过渡的椭圆柱造型,顶部做了微弧收边,既避免了注塑成型时壳体顶部出现缩痕,也能在自动化SMT贴装过程中减少吸嘴抓取时的对位偏差,降低抛料概率。设计阶段首先敲定的是安装边界尺寸,底部的贴片焊片延伸出壳体底座边缘,预留的焊盘搭接长度刚好满足波峰焊、回流焊的吃锡要求,

  不会因为焊锡量不足导致虚焊,也不会因为焊片过长占用相邻元件的布线空间。底座和壳体衔接处做了一圈凸缘结构,这个结构一方面是在注塑成型时作为壳体和底座压合的定位止口,保证封装整体的密封性,避免制程中助焊剂、清洗液渗入器件内部影响性能,另一方面在贴装完成后,凸缘刚好和PCB板面预留的丝印轮廓对齐,方便产线做AOI光学检测时快速判断器件是否贴装偏移。壳体的壁厚做了均匀化处理,整个椭圆柱侧壁的壁厚差控制在0.1mm以内,避免注塑冷却过程中出现不均匀形变导致壳体翘曲,影响贴装时的平整度。底部的黑色承载底座采用耐温工程塑料材质,能承受回流焊阶段的瞬时高温,不会出现软化变形的问题,延伸出的单侧焊片除了电气连接作用外,

  还能在器件受外力冲击时起到一定的应力缓冲作用,避免焊脚直接受力出现断裂。在外形轮廓的处理上,所有转角位置都做了R角过渡,没有尖锐直角,既减少了注塑环节的应力集中点,提升壳体的结构强度,也能在器件编带包装时减少和载带的摩擦卡滞,保证编带机送料顺畅。这类封装结构的设计没有多余的冗余结构,所有造型特征都围绕SMT制程适配、板面空间优化、密封防护三个核心需求展开,在保证器件内部元件容纳空间的前提下,把整体安装占用的板面面积压缩到最小,同时兼顾了量产制程中的工艺可行性,不管是注塑生产、组装压合还是后续的SMT贴装环节,都不需要额外定制特殊工装,用通用的电子元件生产、贴装设备就能完成全流程加工。
