薄型压电式蜂鸣器结构设计方案

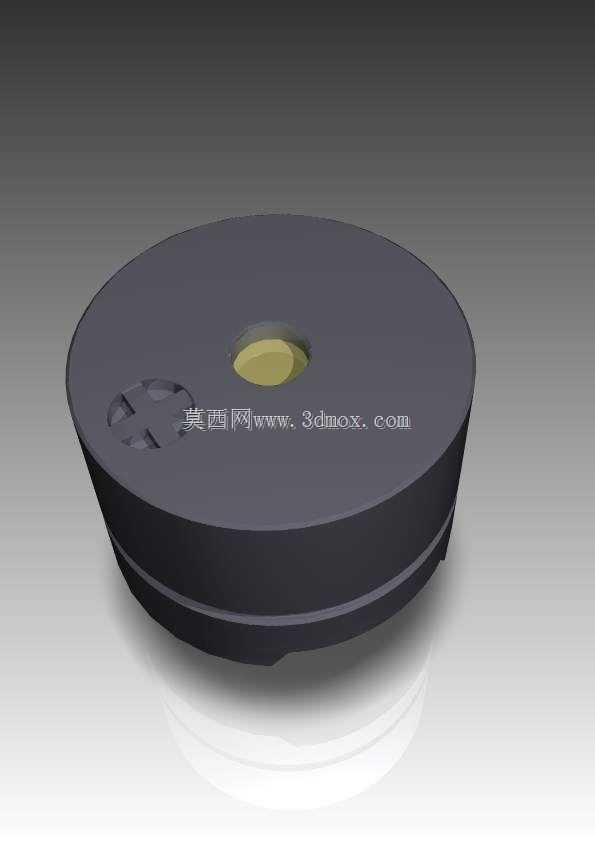

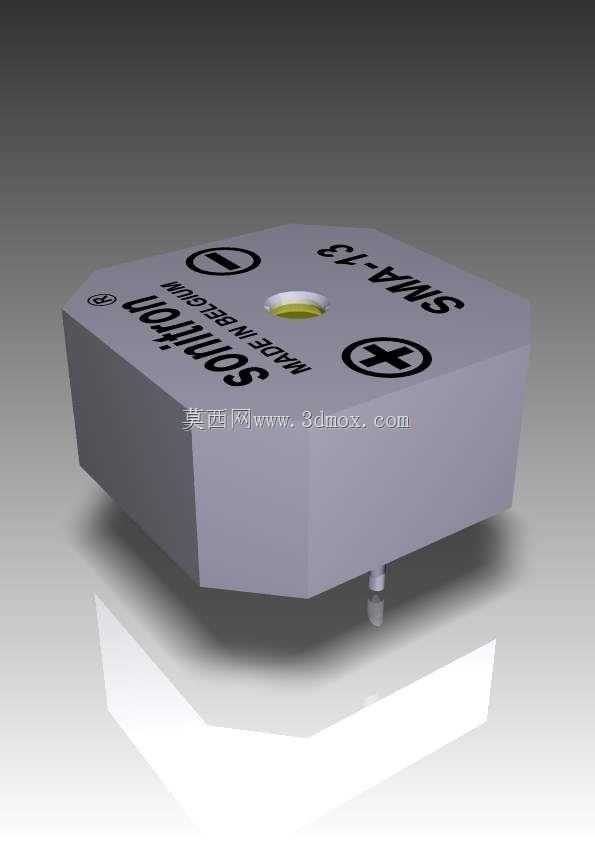

　　这款薄型蜂鸣器的结构设计，核心围绕嵌入式安装场景的空间约束展开，日常在工业控制机柜、家电控制面板、车载警示模块、小型消费电子内部都能见到这类器件的身影，主要承担故障提示、操作反馈、异常报警的发声功能，不需要额外搭配复杂的发声驱动电路，就能在通电后输出稳定的提示音。从结构设计逻辑来看，整体采用扁圆形的壳体构型，最大程度压缩轴向安装高度，适配面板内侧局促的布线空间，壳体边缘做了阶梯式的止口设计，安装时可以直接卡入面板预留的安装孔位，不需要额外设计复杂的固定支架，也能避免安装后出现松脱移位的问题。顶部中心预留的圆形出声孔区域，做了内凹的导流结构，既可以避免灰尘、少量溅液直接进入内部腔体影响振膜振动，也能引导声波沿垂直面板的方向向外传递，

　　减少壳体结构对声压的损耗，保证在嘈杂的车间环境或者设备外壳遮挡的情况下，提示音依然能被清晰识别。壳体侧面的出线槽位置做了圆角过渡处理，避免装配时刮伤连接导线的绝缘层，底部的三个定位凸点，刚好对应PCB板上的预留定位孔，焊接引脚时可以快速对位，不需要额外治具固定就能保证装配精度，减少批量生产时的装配工时。从安装边界尺寸来看，整体外径控制在适配常规22mm标准面板开孔的范围内，轴向总高度不足10mm，安装时只需要在面板上开出对应直径的圆孔，预留0.2mm的装配公差即可，不需要在面板背面预留过多的避让空间，对于内部空间紧凑的小型设备来说，这种尺寸设计能大幅降低整体结构的布局难度。内部腔体的容积经过反复校核，刚好匹配压电振膜的谐振频率，

　　不需要额外增加共鸣腔结构就能达到要求的声压级，壳体采用ABS阻燃材质注塑成型，表面做细磨砂处理，和常见的工业设备面板质感保持一致，安装后不会出现突兀的视觉差。在结构可靠性设计上，壳体上下盖的配合位置做了超声焊接线，装配完成后可以实现无缝接合，达到日常使用场景下的防尘要求，适配多数非极端恶劣的工业及民用场景，振膜的固定位置做了环形压边结构，避免长期振动后出现振膜移位导致的音偏、音量下降问题，引脚位置做了防拉脱结构，导线受到外力拉扯时不会直接拉扯到内部振膜的焊接点，提升器件的整体使用寿命。
