板载直插式圆形多芯信号连接插座结构

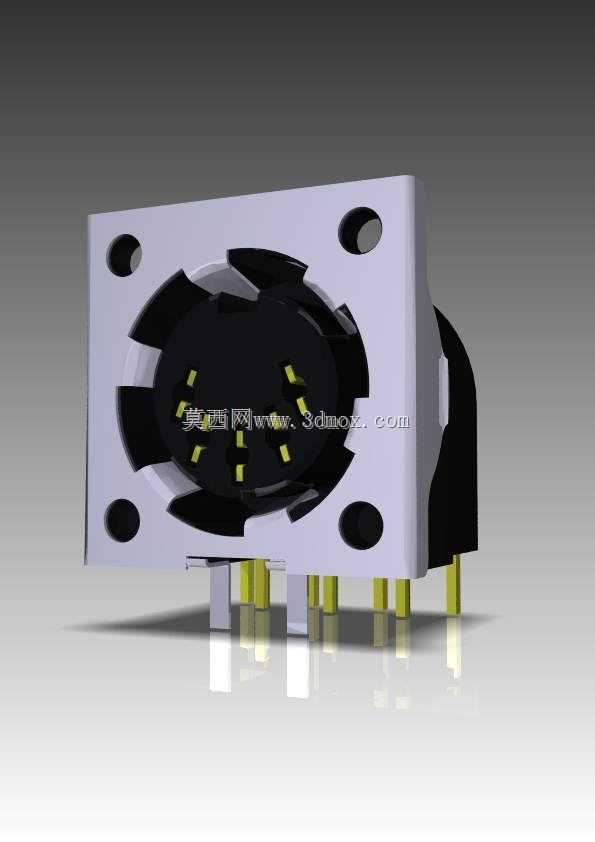

　　这类板载连接插座主要应用在工业控制板卡、音频传输设备、老式串行通讯接口模块的PCB板端连接场景，承担板上电路与外部线缆之间的小功率信号传输功能，是弱电信号回路里实现可拆卸连接的核心基础部件。从结构设计来看，该款插座采用方形法兰安装基座，四个角位预留了沉头安装孔，既可以在PCB波峰焊前通过治具预定位，也能在高密度安装的设备面板上通过螺丝完成二次固定，避免频繁插拔导致的焊盘脱落、引脚开焊问题。接触端采用环形排布的多芯插针结构，插针外围设计了带定位缺口的绝缘隔离罩，插合时能与公头端的定位结构精准对位，防止错插、斜插造成的插针弯折、接触件短路问题，绝缘罩采用耐温阻燃的工程塑料材质，能承受波峰焊阶段的高温冲击，不会出现壳体变形、

　　针位偏移的情况。引脚部分采用直插式设计，引脚长度适配常规1.6mm厚度的PCB板，伸出焊盘的长度控制在1.2-1.5mm区间，既满足波峰焊的吃锡要求，也不会因为引脚过长造成相邻焊盘连锡。安装法兰的外形尺寸控制在标准XLR连接器的安装边界内，法兰厚度2mm，能适配厚度0.8-3mm的设备面板安装，面板开孔尺寸与行业通用规格完全兼容，不需要额外修改开孔模具就能直接替换同规格的其他品牌连接件。在实际选型应用中，这类连接器的接触电阻控制在毫欧级，能稳定传输毫伏级的弱模拟信号，也能承载最高5A以内的直流供电，在音频调音台、工业PLC通讯扩展模块、老式数控设备的信号传输面板上都有大量应用。设计建模时需要重点关注插针的同轴度公差，

　　每根插针相对于安装基准面的垂直度公差要控制在0.1mm以内，否则批量焊接时会出现部分引脚不上锡、插合时插拔力异常偏大的问题；绝缘罩内部的定位槽尺寸需要和公头端的定位凸台留0.2mm的配合间隙，兼顾插拔顺畅度和连接定位精度，同时法兰上的安装孔位要和PCB上的定位孔严格对齐，避免SMT或波峰焊过程中出现器件偏移。
