板载RJ45网络接口连接器结构设计

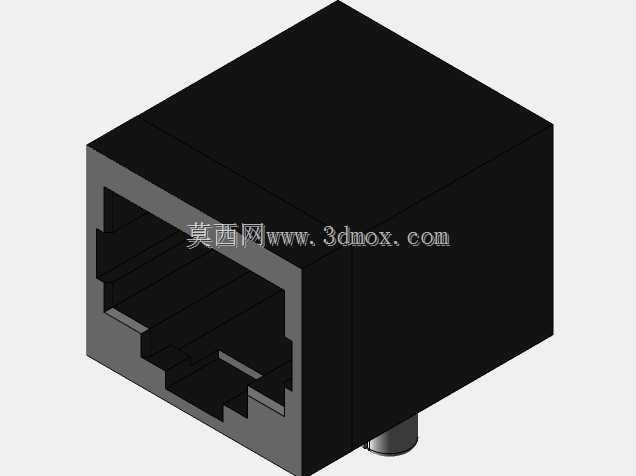

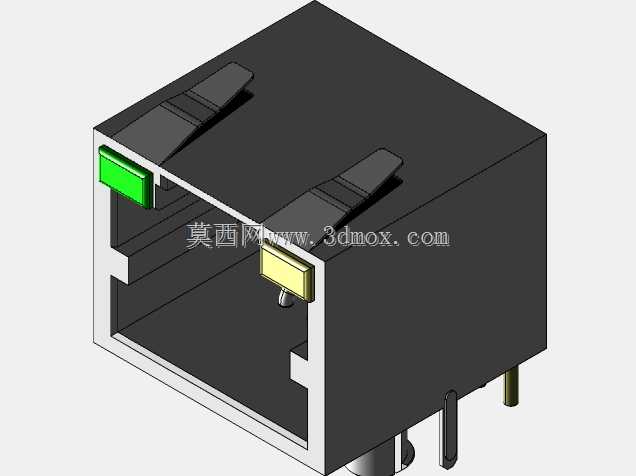

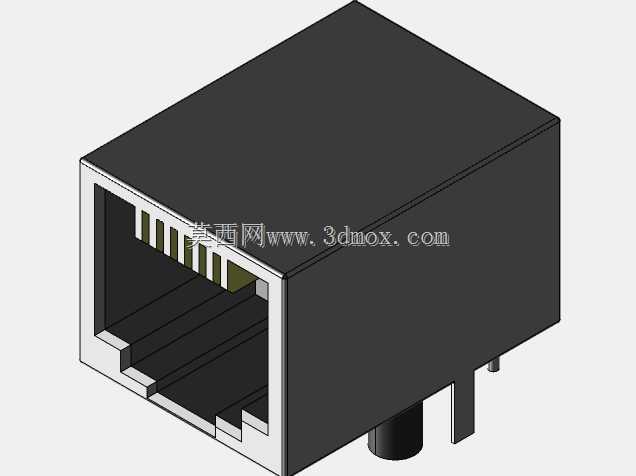

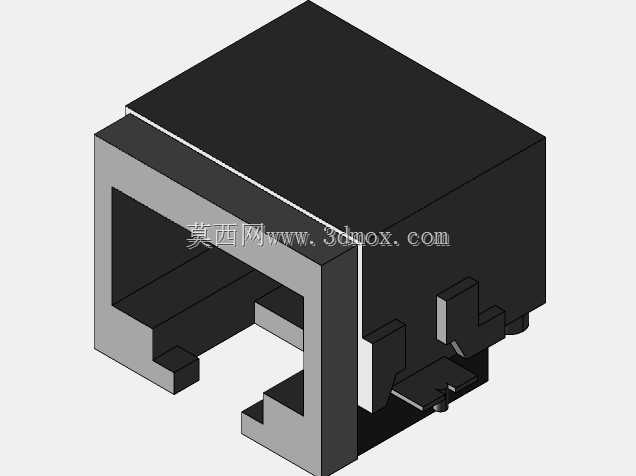

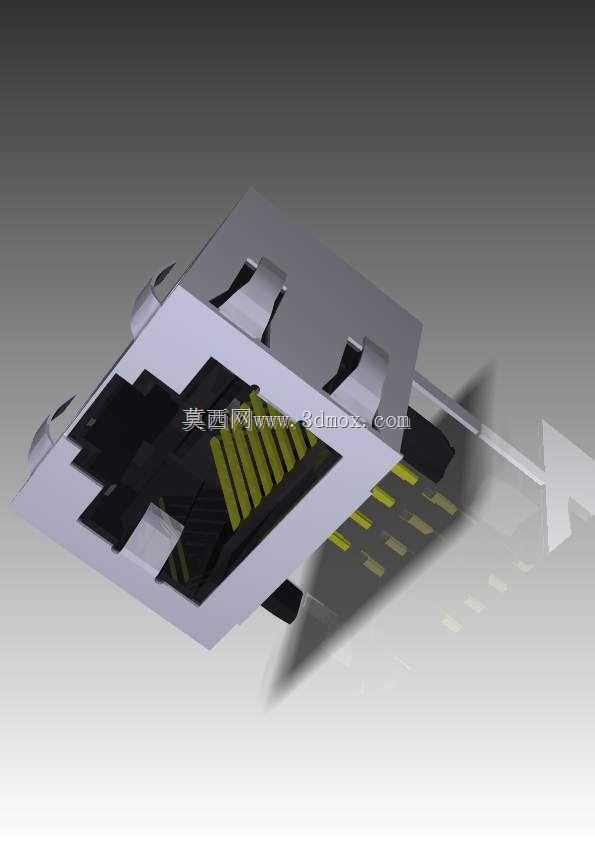

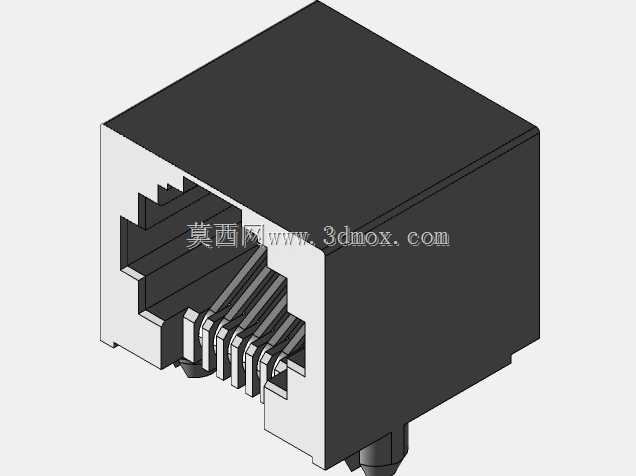

　　本次呈现的板载RJ45接口结构，是以太网通讯链路里应用极广的板端连接部件，日常在工业控制板卡、商用交换机、嵌入式通讯模组、桌面计算机主板上都能见到这类部件的身影，核心作用是实现双绞线与电路板之间的可靠物理连接，保障差分信号的稳定传输，同时兼顾插拔耐久性与板上安装的适配性。从结构设计逻辑来看，这类接口首先要匹配标准RJ45水晶头的插拔尺寸，内部的金手指接触片采用错位排布，对应水晶头的8芯引脚，接触区域做了弧度预压设计，保证水晶头插入后每一个引脚都能获得稳定的接触压力，避免信号传输过程中出现瞬断、阻抗不连续的问题。接口外围的金属屏蔽壳采用折弯一体成型结构，侧边预留的焊脚与电路板接地焊盘对应焊接，既可以固定整个接插件的板上位置，

　　也能形成连续的电磁屏蔽腔体，降低外界电磁干扰对高速网络信号的影响，同时屏蔽壳上设计的弹性卡扣片，能够在水晶头插入后与水晶头的弹片卡合，防止使用过程中受外力拉扯导致线缆脱落。考虑到板载安装的空间限制，这款接口的本体高度做了压缩设计，底部的定位柱与电路板上的定位孔精准适配，能够在波峰焊或者回流焊工序中快速定位，避免焊接过程中出现偏移。引脚部分采用弯针排布，焊接端延伸至电路板背面的焊盘，既保证焊接强度，也不会占用电路板正面过多的布线空间，接口前端的插拔导向槽做了倒角处理，即便在设备后侧视线不佳的场景下，用户也能快速对准插入水晶头，减少插偏导致的接插件损坏概率。在实际选型应用中，这类带屏蔽结构的RJ45接口多用于工业级通讯设备，

　　相比无屏蔽的民用级接口，能够在电磁环境复杂的车间、基站等场景下保持百兆甚至千兆网络的稳定传输，内部的接触片采用镀金处理，能够承受上千次的反复插拔而不出现接触电阻超标的问题，满足设备全生命周期的使用需求。设计过程中还需要考虑焊盘的排布间距，避免引脚之间的焊盘过近导致焊接连锡，同时屏蔽壳的接地焊盘要与电路板的接地层做充分连接，才能真正发挥屏蔽效能，接口本体的塑料基座采用耐高温工程塑料材质，能够承受焊接过程中的高温而不出现形变，保证焊接后各部件的位置精度符合设计要求。
