直插式双列直插集成电路封装结构

　　在消费电子、工业控制板卡、老式家电主控板的硬件开发场景中，直插式双列直插封装的集成电路始终占据着不可替代的应用位置，这类元件的三维结构建模，是PCB布局仿真、结构干涉校验、装配工艺验证环节中必不可少的基础素材。从实际使用场景来看，这类封装的芯片多应用在波峰焊工艺的电路板上，相比贴片封装，它的引脚强度更高，耐插拔、耐震动性能更优，在工业现场的恶劣工况设备、需要频繁调试更换芯片的实验板卡、维修替换频率较高的民用电器主板中，这类结构的元件依然被大量选用。

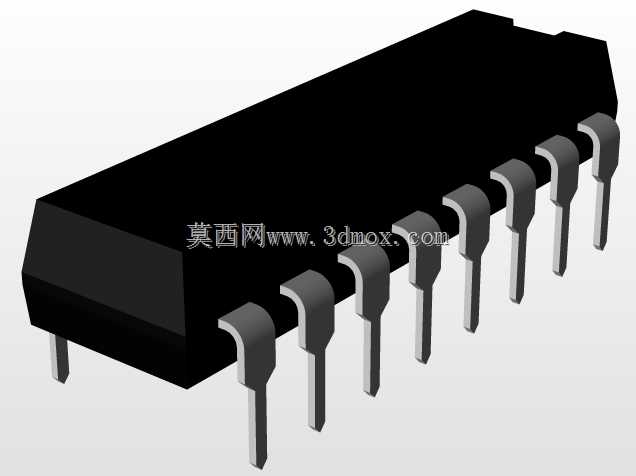

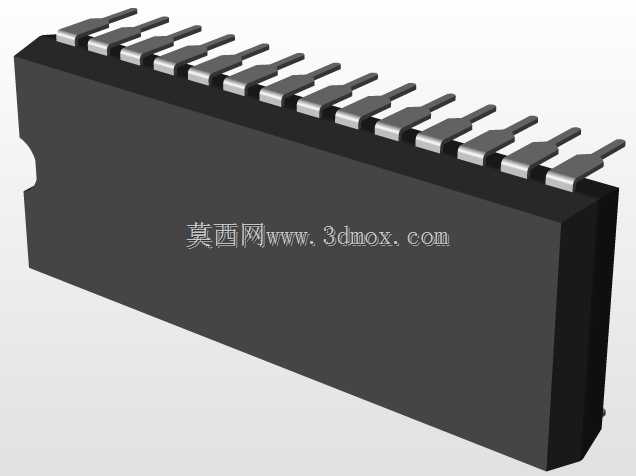

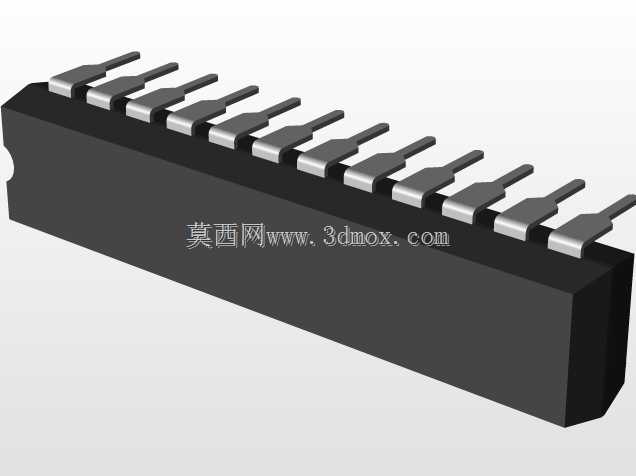

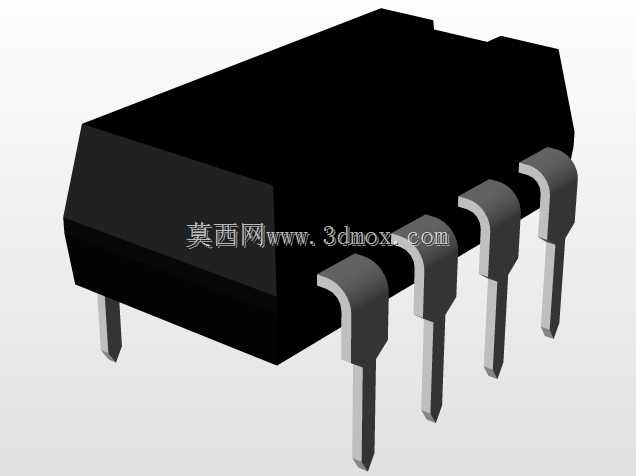

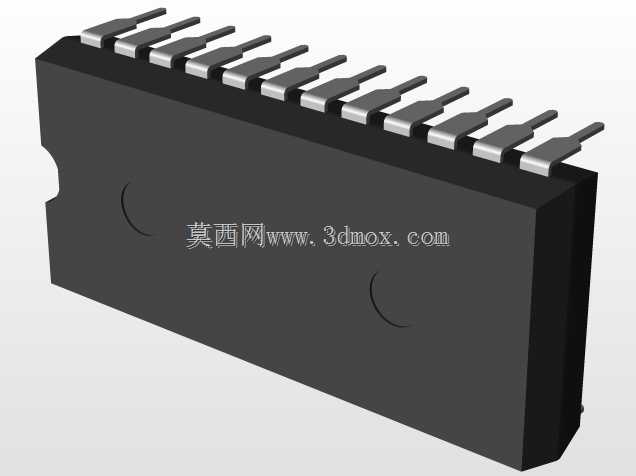

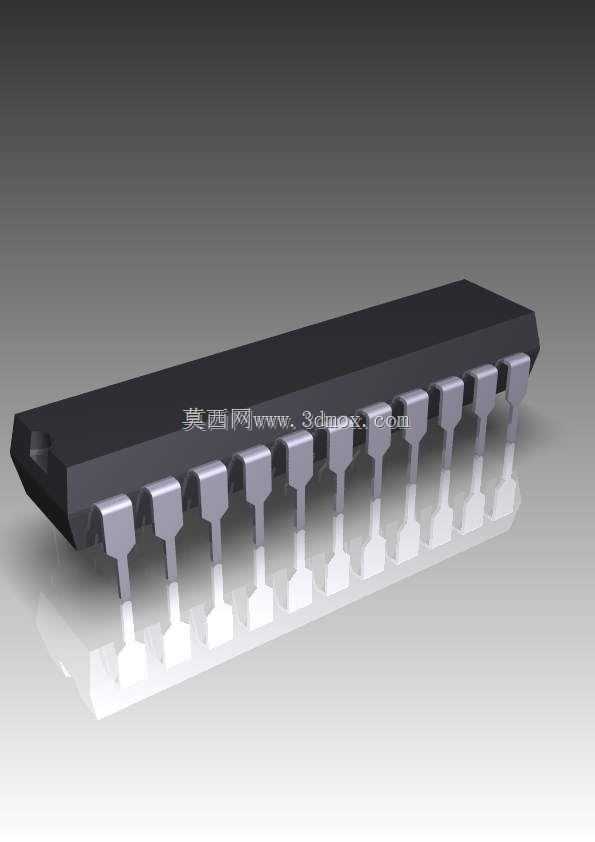

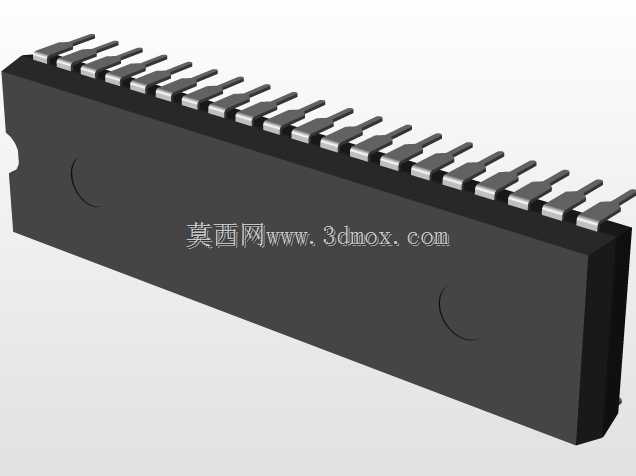

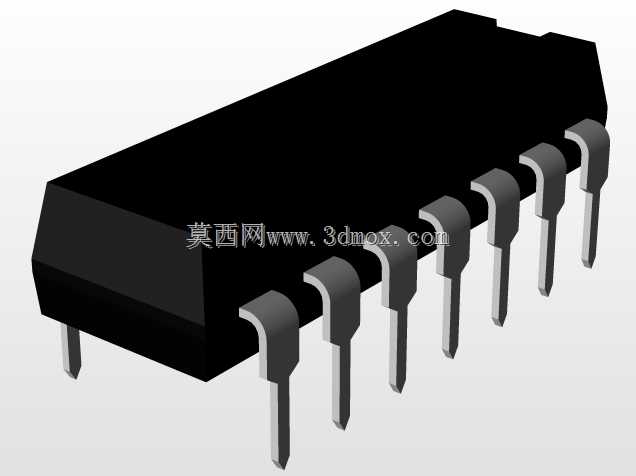

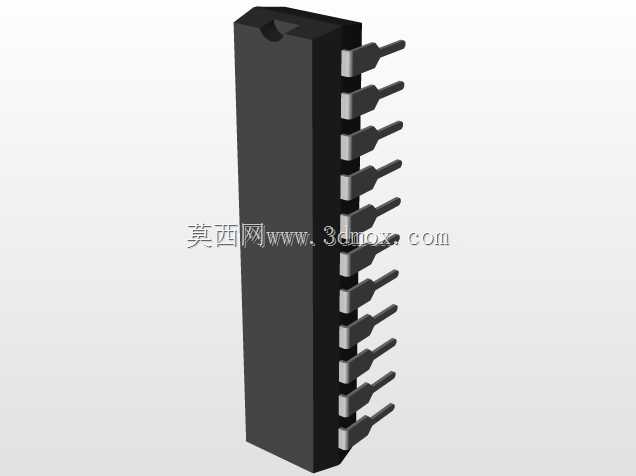

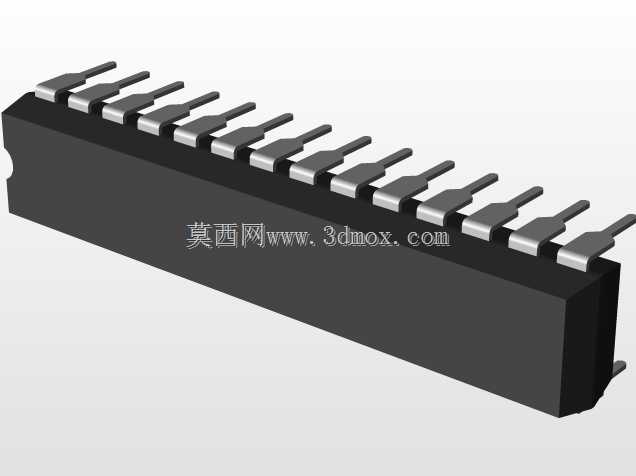

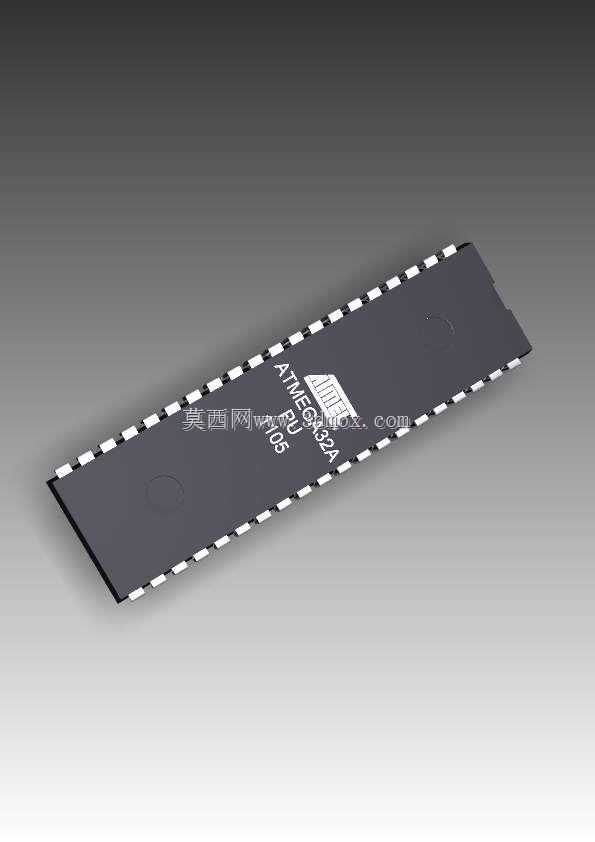

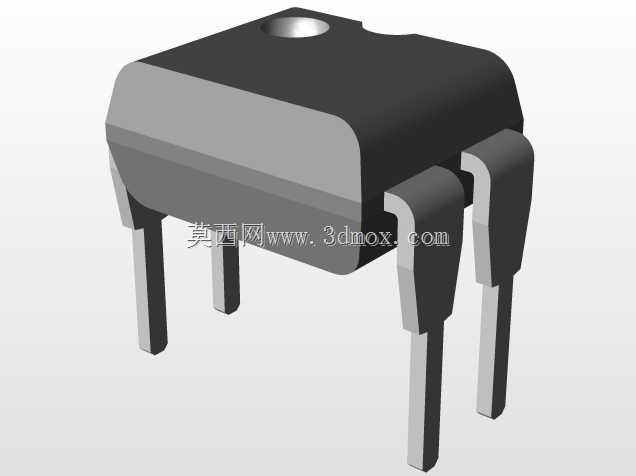

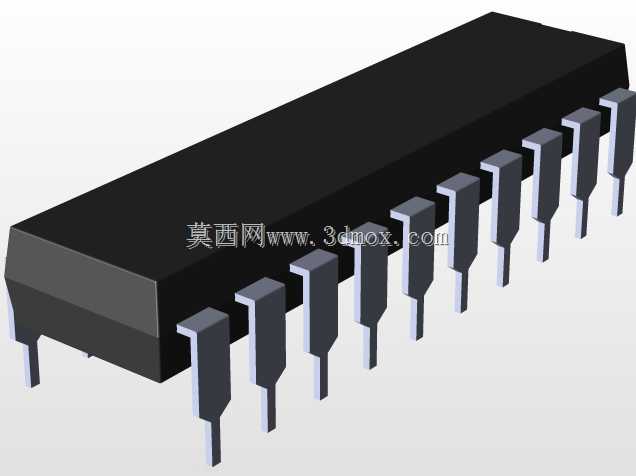

　　建模过程中首先要明确引脚的排布逻辑，双列对称分布的引脚间距严格遵循行业通用的2.54mm标准间距，每列引脚的中心距与芯片本体的宽度匹配，引脚的折弯角度、伸出本体的长度、插入PCB后的焊盘伸出量都要符合实际生产的公差要求，避免在结构装配时出现引脚与板卡焊盘对位偏差、引脚与周边元件干涉的问题。芯片本体的塑封部分采用长方体结构，边角做微小的圆弧过渡处理，本体表面的标识区域预留平整平面，还原实际生产中激光打标或丝印标识的位置特征，本体一端的半圆定位缺口是建模时不能忽略的细节，这个结构是装配时判断引脚1位置的核心标识，直接决定了芯片焊接时的方向正确性，一旦建模时遗漏这个特征，后续装配仿真就会出现方向判断错误的问题。

　　从安装边界来看，建模时需要预留芯片本体下方与PCB表面的间隙，这个间隙是波峰焊时焊锡流动、助焊剂挥发的必要空间，间隙过小会导致焊接时连锡、虚焊的问题，间隙过大则会导致引脚伸出焊盘的长度不足，焊接强度下降。引脚的截面尺寸按照标准的矩形截面设计，折弯处的圆角半径符合金属冲压成型的工艺特性，避免出现直角折弯导致的应力集中问题，还原实际引脚在插拔、焊接过程中的形变特性。在板卡布局仿真时，这个模型可以直接导入装配环境，校验芯片周边的电容、电阻、接插件等元件是否存在空间干涉，确认芯片上方的散热空间是否满足功耗要求，对于需要加装IC插座的场景，模型的外形尺寸可以直接匹配插座的安装空间，不需要额外调整尺寸参数。

　　这类结构的建模不需要过度追求外观的渲染效果，核心是尺寸参数的准确性与结构特征的完整性，每一个细节的还原都要服务于实际的结构设计、装配验证工作，让硬件工程师、结构工程师在使用模型时，可以直接完成布局校验、装配模拟、工艺验证的相关工作，不需要再对模型进行二次尺寸修正。
